Montageanleitung
Betonlichtschacht MEAVECTOR
begehbar / PKW befahrbar
I
Montageanleitung MEAVECTOR direkt
auf die Wand
Seite 3 von 6
29. August 2023
MEA Bausysteme
Geschäftseinheit der MEA Bautechnik GmbH
▪
Sudetenstraße 1
▪
86551 Aichach

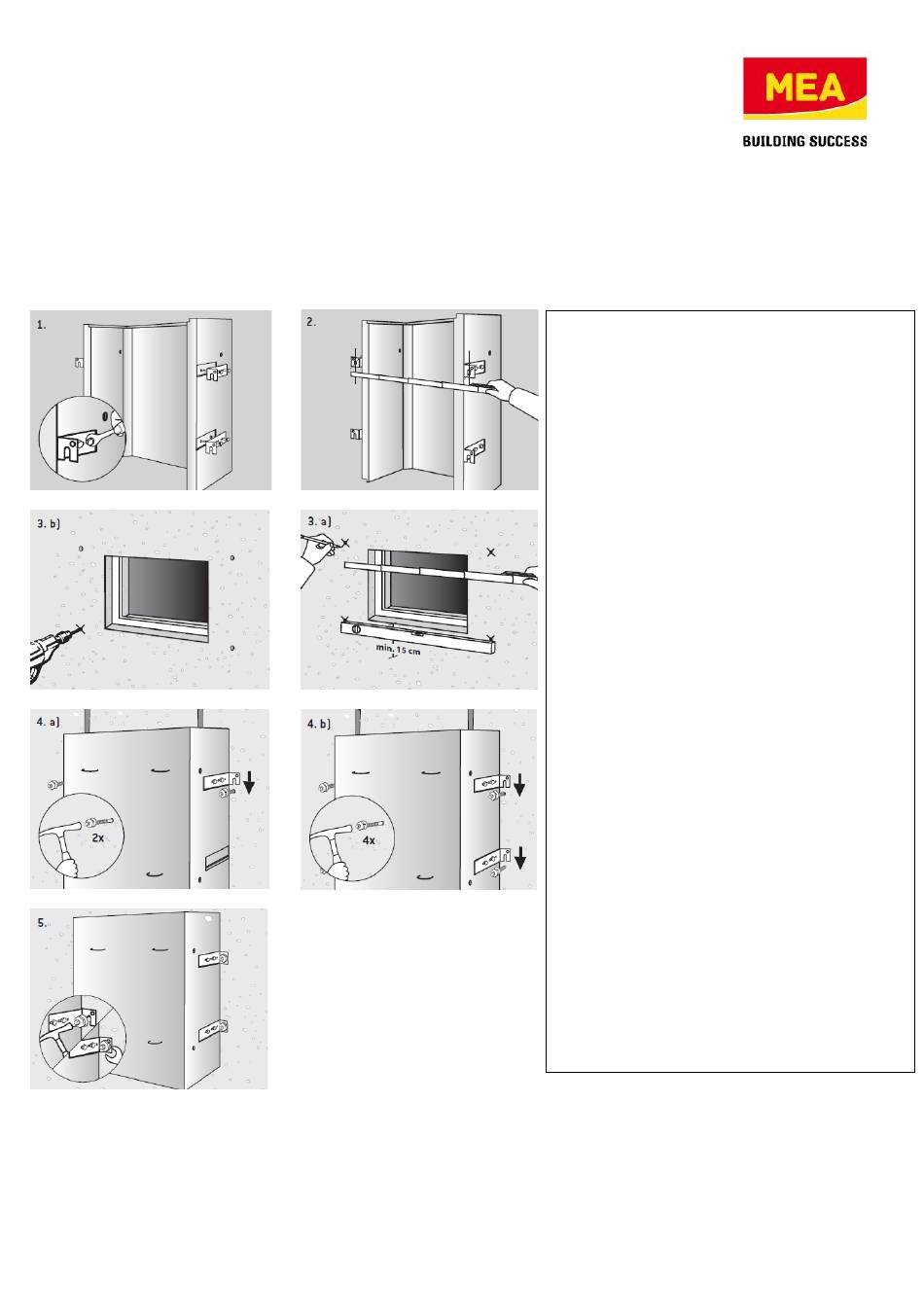

1.) Befestigen Sie die Haltewinkel mit zwei Schrauben
je Haltewinkel an der Außenwand des Lichtschachts.
2.) Messen Sie das Bohr Maß der montierten
Haltewinkel ab.
3a.) Markieren Sie nach waagrechter und mittiger
Ausrichtung die Löcher zur
Anbringung der Dübel (bei 2-facher Aufhängung nur
oben links und oben rechts) an der Kellerwand (mind.
15 cm Abstand zwischen Fensterunterkante und
Lichtschachtboden).
3.b) Bohren Sie die Dübellöcher (Ø 16 mm) für alle
Befestigungspunkte. Entfernen Sie das Bohrmehl aus
den Bohrlöchern.
4a.) bei 2-facher Aufhängung:
Schlagen Sie jeweils links und rechts oben den
Schwerlastdübel bis zur Hälfte in die Betonwand ein.
4b.) bei 4-facher Aufhängung:
Schlagen Sie alle 4 Schwerlastdübel mit aufgesetzten
Muttern und Scheiben bis zur Hälfte in die
Betonwand ein.
4a.) und b): Nehmen Sie den Lichtschacht
MEAVECTOR mit einem Kran Seil an den
Versetzlöchern mit einem geeigneten Hebewerkzeug
(z. B. Kranseilsicherungsbolzen MEAVECTOR) auf und
hängen Sie diesen in die Schwerlastdübel ein.
(nicht belasten!)
5.) Schlagen Sie die Dübel (nicht auf die Haltwinkel)
bis zum Anschlag ein und ziehen Sie anschließend alle
Muttern wechselseitig mit einem 24er Steckschlüssel
vollständig an (Drehmoment ca. 90 Nm), bis der
Betonlichtschacht gleichmäßig an der Wand anliegt.
Entsichern Sie den Lichtschacht erst nach
vollständiger Montage aller Haltewinkel.
Verfüllen Sie den Lichtschacht unverzüglich.
Die Entschalhaken sind nicht zwingend zu
entfernen.
▪
www.mea-group.com
