Montageanleitung
Betonlichtschacht MEAVECTOR
begehbar / PKW befahrbar
I
Prüfung der Ware
I
Die gelieferte Ware ist unverzüglich auf sichtbare
Mängel zu prüfen. Transportschäden sind direkt auf
dem Lieferbeleg zu vermerken und dem Lieferanten
unverzüglich zu melden. Mangelhafte Ware darf
grundsätzlich nicht ohne ausdrückliche Zustimmung des
Herstellers verbaut oder verfüllt werden. Im Zweifel ist
grundsätzlich der Hersteller zu kontaktieren.
I
Anzahl der Befestigungspunkte
Generell werden Betonlichtschächte MEAVECTOR mit
mindestens 4 Stück Haltewinkel, 2 Stück pro Schenkel
befestigt.
Ausnahmen:
Erforderliche Befestigungen bei
einteiligen Lichtschächten MEAVECTOR ohne Boden.
Breite
Gesamt Höhe
80
140
100
140
125
140
I
Montagewerkzeug
I
16mm Bohrer
I
24er Steckschlüssel
I
Wasserwaage
Verwenden Sie Betonlichtschächte nicht als
Auflage für Gerüste oder ähnliche Hilfsmittel.
Seite 1 von 6
29. August 2023
MEA Bausysteme
Geschäftseinheit der MEA Bautechnik GmbH
Tiefe 50 cm
Tiefe 60 cm
2 Haltewinkel
2 Haltewinkel
2 Haltewinkel
2 Haltewinkel
2 Haltewinkel
4 Haltewinkel
▪
Sudetenstraße 1
I

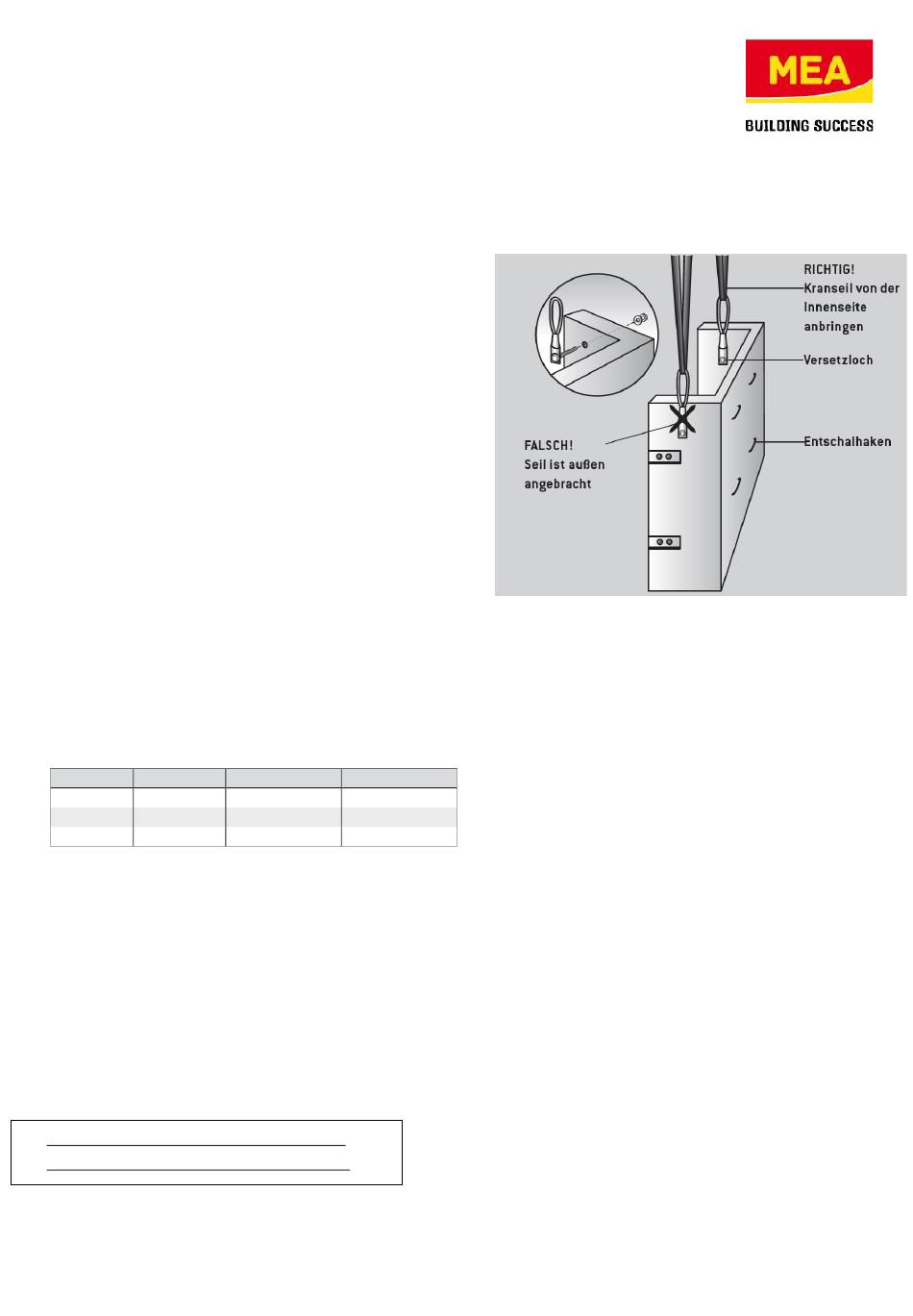

Transport
Benutzen Sie zum Transport und Versetzen die dafür
vorgesehenen Versetzlöcher. Die Entschalhaken dürfen
hierfür nicht benutzt werden!
Für den Transport der Fertigteile sind nur Geräte und
Hilfsmittel zulässig, die für das Gewicht der Produkte
geeignet sind. Es ist auf einen sicheren Transport und
auf eine sichere Montage zu achten, um jegliche
Gefährdung
von
Entsicherung der Fertigteile ist ausschließlich nach
Abschluss der vollständigen Montage gemäß gültiger
Montageanleitung erlaubt.
Zur einfachen und sicheren Montage der Lichtschächte
empfehlen
wir
Kranseilsicherungsbolzen MEAVECTOR. Diese sind
jeweils an den Innenseiten des Lichtschachtes zu
montieren.
Der Aufenthalt unter schwebenden Lasten ist verboten.
▪
86551 Aichach
▪
www.mea-group.com
Personen
auszuschließen.
die
Verwendung
Die
unserer
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mea MEAVECTOR
Inhaltszusammenfassung für Mea MEAVECTOR
- Seite 1 Zustimmung des Herstellers verbaut oder verfüllt werden. Im Zweifel ist grundsätzlich der Hersteller zu kontaktieren. Anzahl der Befestigungspunkte Generell werden Betonlichtschächte MEAVECTOR mit mindestens 4 Stück Haltewinkel, 2 Stück pro Schenkel Benutzen Sie zum Transport und Versetzen die dafür befestigt.
-
Seite 2: Betonlichtschacht Meavector
Beispiel bei tragfähigem Boden Lichtschacht mit Boden Der MEASTOP-PRO-Anschluss im Boden muss mit der Entwässerungsleitung spannungsfrei angeschlossen sein. Seite 2 von 6 29. August 2023 MEA Bausysteme ▪ Sudetenstraße 1 ▪ 86551 Aichach ▪ www.mea-group.com Geschäftseinheit der MEA Bautechnik GmbH... - Seite 3 Muttern und Scheiben bis zur Hälfte in die Betonwand ein. 4a.) und b): Nehmen Sie den Lichtschacht MEAVECTOR mit einem Kran Seil an den Versetzlöchern mit einem geeigneten Hebewerkzeug (z. B. Kranseilsicherungsbolzen MEAVECTOR) auf und hängen Sie diesen in die Schwerlastdübel ein.
- Seite 4 4b.) bei 4-facher Aufhängung: Schlagen Sie alle 4 Schwerlastdübel mit aufgesetzten Muttern und Scheiben bis zur Hälfte in die Betonwand ein. 5.) Nehmen Sie den Lichtschacht MEAVECTOR mit einem Kran Seil an den Versetzlöchern mit einem geeigneten Hebewerkzeug (z. B.
- Seite 5 Betonwand ein. Schieben Sie die Distanzhülsen mit Laschen auf alle 4 Schwerlastdübel. Schlagen Sie die Distanzhülsen mit Laschen in die Dämmung ein. 5.) Nehmen Sie den Lichtschacht MEAVECTOR mit einem Kran Seil an den Versetzlöchern mit einem geeigneten Hebewerkzeug (z. B.
-
Seite 6: Montage Auf Mauerwerk
Ausführung und Aufbau ist die Gesamthöhe vor der Montage immer zu prüfen. Bitte die Montageanleitung und Wartungsanleitung für MEASTOP-PRO auf der Homepage www.mea-group.com beachten. Seite 6 von 6 29. August 2023 MEA Bausysteme ▪ Sudetenstraße 1 ▪ 86551 Aichach ▪ www.mea-group.com Geschäftseinheit der MEA Bautechnik GmbH...
