Montageanleitung
Betonlichtschacht MEAVECTOR
begehbar / PKW befahrbar
I

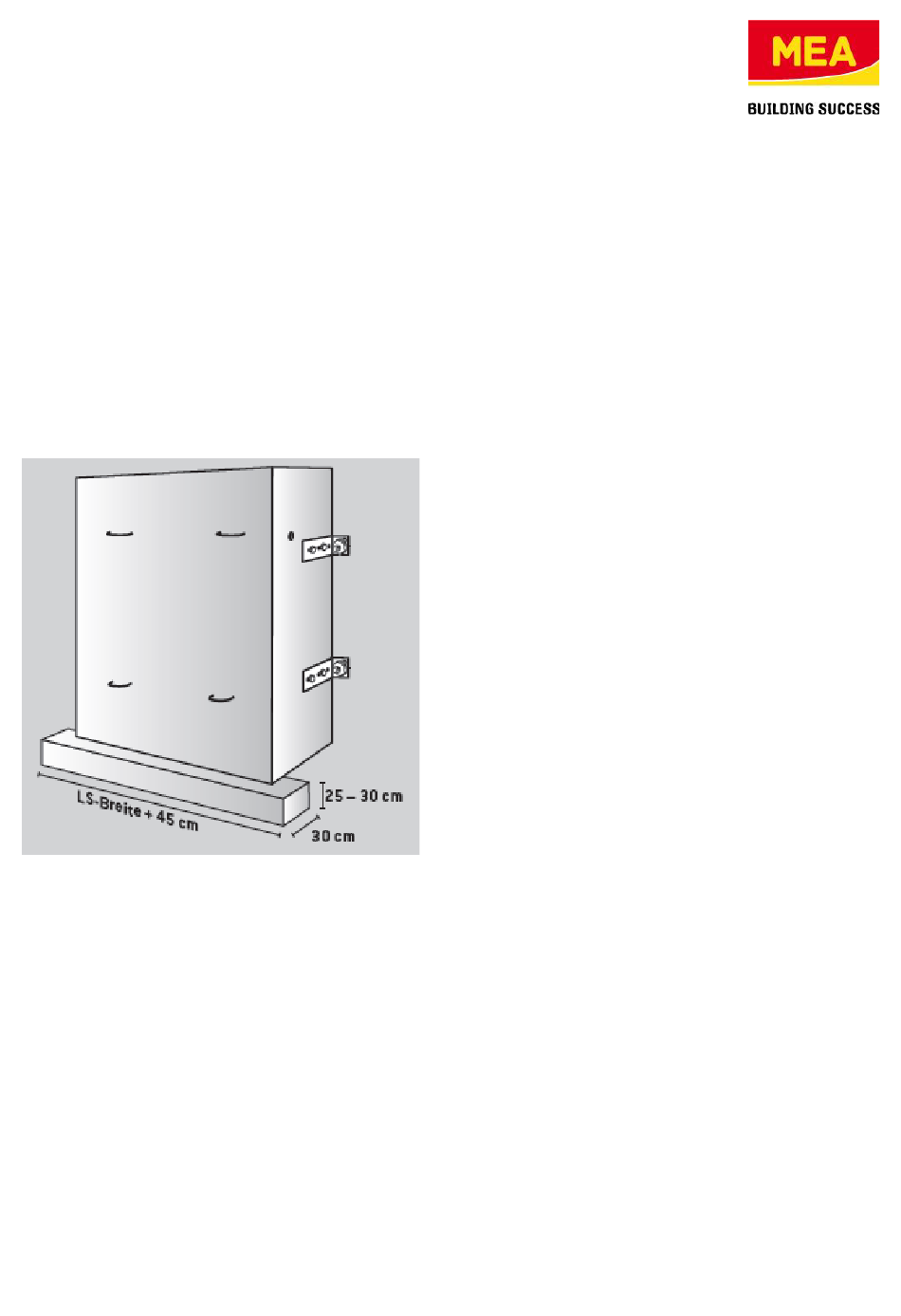

Streifenfundament
I
Bei 1 Meter Wandabstand
I
Ab 2 Tonnen Lichtschachtgewicht
I
Bei Mauerwerk bereits ab 0,5 Tonnen
Lichtschachtgewicht
I
Ab Dämmstärke 200 mm
I
Bei LKW Befahrbarkeit
Beispiel bei tragfähigem Boden
I
Lichtschacht mit Boden
Der MEASTOP-PRO-Anschluss im Boden muss mit der
Entwässerungsleitung
sein.
Seite 2 von 6
29. August 2023
MEA Bausysteme
Geschäftseinheit der MEA Bautechnik GmbH
spannungsfrei
angeschlossen
▪
Sudetenstraße 1
I
Verdichten und verfüllen
Nach
der
Montageanleitung,
unmittelbar mit nicht bindigem Material (z.B. Sand-Kies-
Gemisch) zu verfüllen. Die Verfüllung muss in mehreren
gleichmäßigen Schichten (max. 30cm) ausgeführt
werden. Hierbei ist die DIN 18300 zu beachten. Der
Mindestabstand von 30 cm darf mit Vibrationsstampfer
oder Rüttelplatte nicht unterschritten werden. Ab einer
lichten Breite von 1520 mm muss der Lichtschacht
während des Verdichtens von innen mit einer Strebe
(Holz)
und
Schalungsträger) über die Höhe ausgesteift werden, da
es bei der Verdichtung / Verfüllung zu einer kurzzeitig
hohen Druckbelastung an der Lichtschachtrückwand
kommt. Bei Höhen ab 2000 mm sind 2 Streben auf den
horizontalen Riegel gleichmäßig zu verteilen.
Bei
der
Verdichtung
Verdichtungsgerät verwendet werden, z.B. Rüttelplatte
(max. 300kg) mit geringer Druckbelastung.
Eine
Dokumentation
Lichtschachtaussteifung ist zwingend erforderlich.
▪
