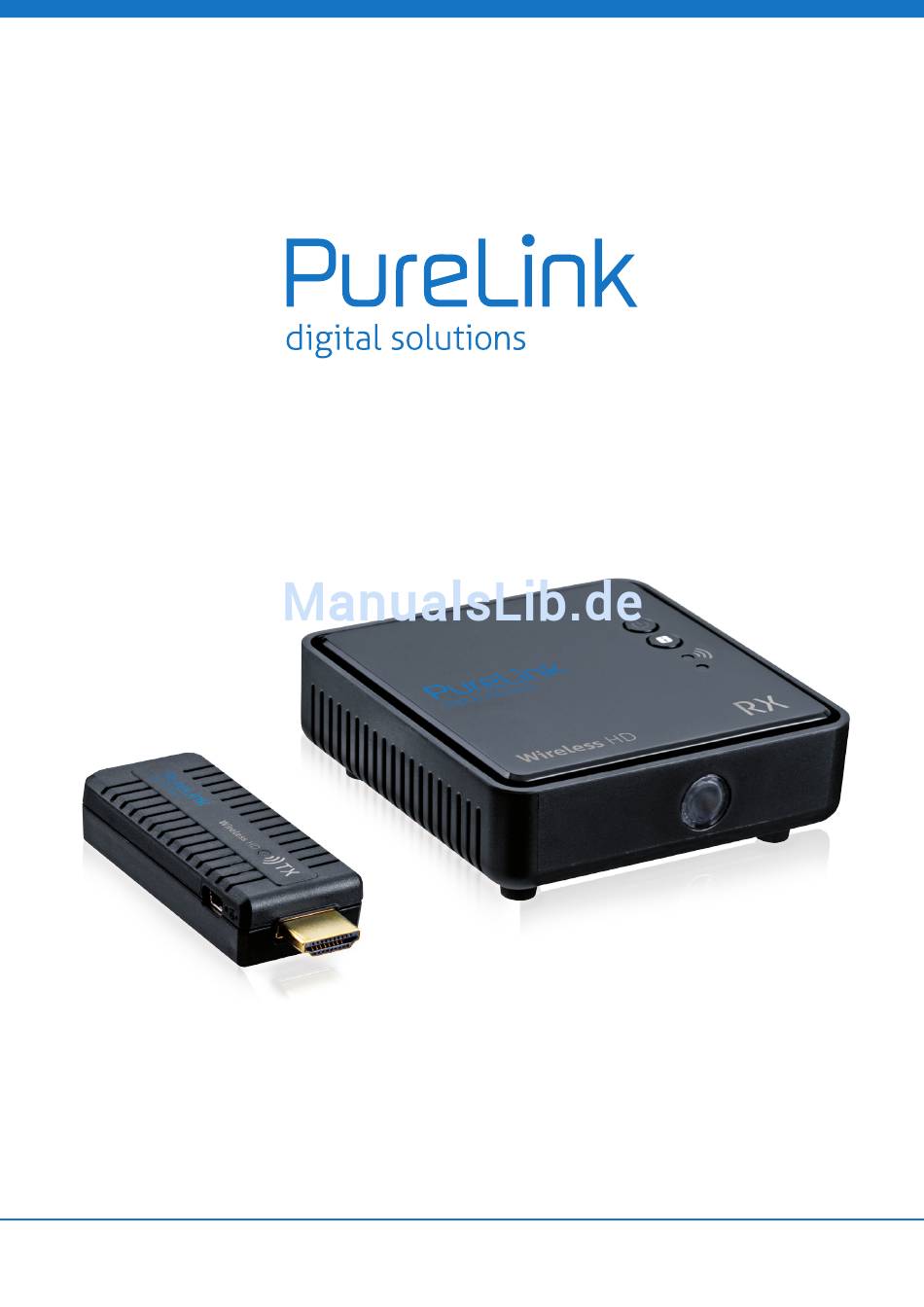

- Seite 1 WHD030-V2 User Manual | Benutzerhandbuch...
- Seite 2 -02-...
-
Seite 3: Safety Warnings
• Do not expose the components of your sytems to extremely high temperatures or bright light sources. • In case of improper usage or if you have altered and repaired the product yourself, all guarantees expire. PureLink does not accept responsibility in the case of improper usage of the product or when the product is used for purposes other than specified. PureLink does not accept responsibility for additional damage other than covered by the legal product responsibility. • This product is not a toy. Keep out of reach of children. • Do not open the product: the device may contain live parts. The product should only be repaired or serviced by a qualified expert. -
Seite 4: Installation
2. Connect the power adapter to the USB IN on the WHD030-V2 Receiver and to an electrical socket. note: use the 2 plugs and 2 screws if you wish to attach the WHD030-V2 receiver to the wall (e.g. behind your HDtV). -
Seite 5: Standby Mode
4. uSage 4.1 Switch the Purelink WHD030-V2 on 1. Once both power adapters have been inserted into the socket, the PureLink WHD030-V2 transmitter and receiver will switch on automatically. 2. While warming up, both power LEDs will flash blue until the signal connection between the transmitter and receiver has been established. It takes about 80 seconds for the system to start up. -
Seite 6: Frequently Asked Questions
5. frequently aSkeD queStionS no connection If the PureLink WHD030-V2 is not able to make a stable connection for 80 seconds during start- up, the PureLink WHD030-V2 Receiver is probably outside the range of the PureLink WHD030-V2 Transmitter. Place them closer to each other (a minimum distance of 1 meters apart) and check whether the connection can be made. -
Seite 7: Power Supply
transmitter (tX) HDMI input 1x HDMI-A (19-pin female) Dimensions 30 x 82.2 x 17.5 mm receiver (rX) HDMI output 1x HDMI-A (19-pin female) Dimensions 194.8 x 146.8 x 31 mm Power supply Switch mode power adapter 100-240VAC @ 50-60Hz, 5VDC 1.5A Specifications may be modified without prior notice. enviromental information for customers in the european union European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this product should be disposed off separately from regular household waste streams. It is your responsibility to dispose of this and other electric and electronic equipment via designated collection facilities appointed by the government or local authorities. Correct disposal and recycling will help prevent potential negative... -
Seite 8: Sicherheitshinweise
Schließen Sie niemals einen beschädigten Netzadapter oder ein Netzkabel an. In diesem Fall nehmen Sie Kontakt zu Ihrem Händler auf. 1. einfüHrung Herzlichen Glückwunsch zum Erwerb des PureLink WHD030-V2! Ersetzen Sie Ihr HDMI Kabel mit einem Wireless-System und stellen Ihre HD Geräte dort im Raum auf, wo Sie es möchten! Sie müssen den Standort Ihrer HD Geräte nicht mehr genau planen, was ideal ist, wenn Sie nicht möchten, dass Kabel sichtbar entlang der Wand verlaufen oder das Bohren von Löchern nicht gewünscht oder sogar unmöglich ist. Der PureLink WHD030-V2 eignet sich für alle HDMI Geräte, wie Blu-ray® Player,... -
Seite 9: Der Purelink Whd030-V2 Empfänger (Rx)
2. Schließen Sie den beiliegenden Netzadapter an den USB Eingang des WHD030-V2 Senders und eine Steckdose an. Wenn Ihr HD Gerät oder Laptop über einen USB Port verfügt, können Sie auch das enthaltene USB Kabel als Stromquelle für den WHD030-V2 Sender verwenden. -
Seite 10: Standby-Modus
HDMI Eingang, an welchen Sie den PureLink WHD030-V2 Empfänger angeschlossen haben. 2. Schalten Sie Ihr HD Gerät oder Ihren Laptop , an welchen Sie den WHD030-V2 Sender angeschlossen haben, EIN. 3. Wenn die Verbindung zwischen Ihrem HD Gerät und dem HDTV (oder HD Projektor) zustande gekommen ist, werden beide LED am Empfänger kontinuierlich blau aufleuchten (siehe Tabelle) -
Seite 11: Häufig Gestellte Fragen
Reichweite des Senders. Stellen Sie beide Geräte näher aneinander (mit einer Mindestentfernung von 1 Meter) und kontrollieren Sie, die Verbindung nun zustande kommt. kein eingangssignal der gewählten quelle erkennbar Der PureLink WHD030-V2 erkennt kein Eingangssignal an der ausgewählten SOURCE (Quelle). • Überprüfen Sie, ob die richtige HDMI Quelle ausgewählt ist und ob diese eingeschaltet ist. • Überprüfen Sie, ob das HDMI Kabel zwischen dem PureLink WHD030-V2 Sender und dem HD Gerät richtig angeschlossen ist. • Ersetzen Sie das HDMI Kabel zum HD Gerät durch ein anderes. Videoauflösung wird nicht unterstützt Die an Ihrem HD Gerät eingestellte Videoauflösung wird vom WHD030-V2 Sender nicht erkannt. • Schließen Sie das HD Gerät direkt mittels eines HDMI Kabels an den HDTV oder Projektor an und überprüfen Sie, ob die eingestellte Videoauflösung mit den unterstützten Auflösungen... - Seite 12 Sender (tX) HDMI Eingang 1x HDMI-A (19-pin Buchse) Maße 30 x 82.2 x 17.5 mm empfänger (rX) HDMI Ausgang 1x HDMI-A (19-pin Buchse) Maße 194.8 x 146.8 x 31 mm Stromversorgung Spezifikationen 100-240VAC @ 50-60Hz, 5VDC 1.5A Die hier enthaltenen Angaben und Spezifikationen können ohne vorherige Mitteilung geändert werden. umweltinformation für kunden innerhalb der europäischen union Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltsmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit...
-
Seite 13: Anhang - Unterstützte Auflösungen
Appendix - sUpported resolUtions AnHAnG - Unterstützte AUflösUnGen Video format timings resolution Support Videoformat Auflösung Unterstützt Primary Video timing Primäres timing 640x480p @ 59.94 / 60Hz 720x480p @ 59.94Hz 480p 720x480p @ 60Hz 720x576p @ 50Hz 576p 1280x720p @ 50Hz 720p 1280x720p @ 59.94 / 60Hz 1920x1080i @ 50Hz 1080i 1920x1080i @ 59.94 / 60Hz ... - Seite 14 -14-...
- Seite 15 NOTES | NOTIZEN -15-...
- Seite 16 Purelink gmbH Von-Liebig-Straße 10 D - 48432 Rheine Germany Telefon: 0049 (0)5971-800 299 -0 Fax: 0049 (0)5971-800 299 -99 E-mail: info@purelink.de Internet: www.purelink.de © 2014 PureLink GmbH. All rights reserved. All trade names are registered trademarks of respective manufactures listed. HDMI is a trademark of HDMI Licensing LLC.
