LOCUS
Technische Beschreibung
Ausführung
Die Raumeinheit ist ein Sollwertschalter mit integriertem
Temperaturfühler, der für Swegons Produkte mit URC1-
Regler entwickelt wurde. Sie verfügt über ein digitales
Farb-Touchdisplay, an dem auf der ersten Seite das Raum-
klima geregelt wird, indem die Sollwerttemperatur erhöht
oder verringert wird. Beim Wechsel auf die nächste Seite
sind Luftvolumenstrom, Druck, VOC, CO
sichtbar.
Das Display zeigt die aktuelle Betriebsart im Raum an
(Heizung/Kühlung). Sie hat oben in der linken Ecke auch
eine Menüleiste, in der man durch Eingabe eines Codes
zu weiteren Funktionen/Parametern gelangt.
Die Raumeinheit besteht aus Montagehalterung, Rahmen,
Display sowie einem Kartenleser und wird mithilfe eines
RJ12-Kabels an den Regler angeschlossen.
Platzierung
Die Einheit wird bündig in einer Standardstromdose
montiert. Vermeiden Sie es, die Einheit im direkten
Sonnenlicht zu montieren.
Material und Oberflächenbehandlung
Das Produkt ist aus ABS-Kunststoff hergestellt.
Farbe
Der Rahmen ist in zwei wählbaren Farben erhältlich.
Funktion
LOCUS kann als Temperaturfühler und Sollwertschalter
für den Regler verwendet werden. Sie kann auch als
Konfigurationswerkzeug bei der Inbetriebnahme verwendet
werden.
Montage
Die Einheit wird bündig in einer Standardstromdose
montiert.
Wartung
Benutzen Sie bei Bedarf einen trockenen Lappen zur
Reinigung. Wasser, Reinigungs- und Lösemittel oder
Staubsauger dürfen nicht verwendet werden.
Umwelt
Baustoffdeklarationen sind auf unserer Homepage im
Internet unter www.swegon.com zu finden.
2
Konstruktionsänderungen vorbehalten.
sowie Alarme
2

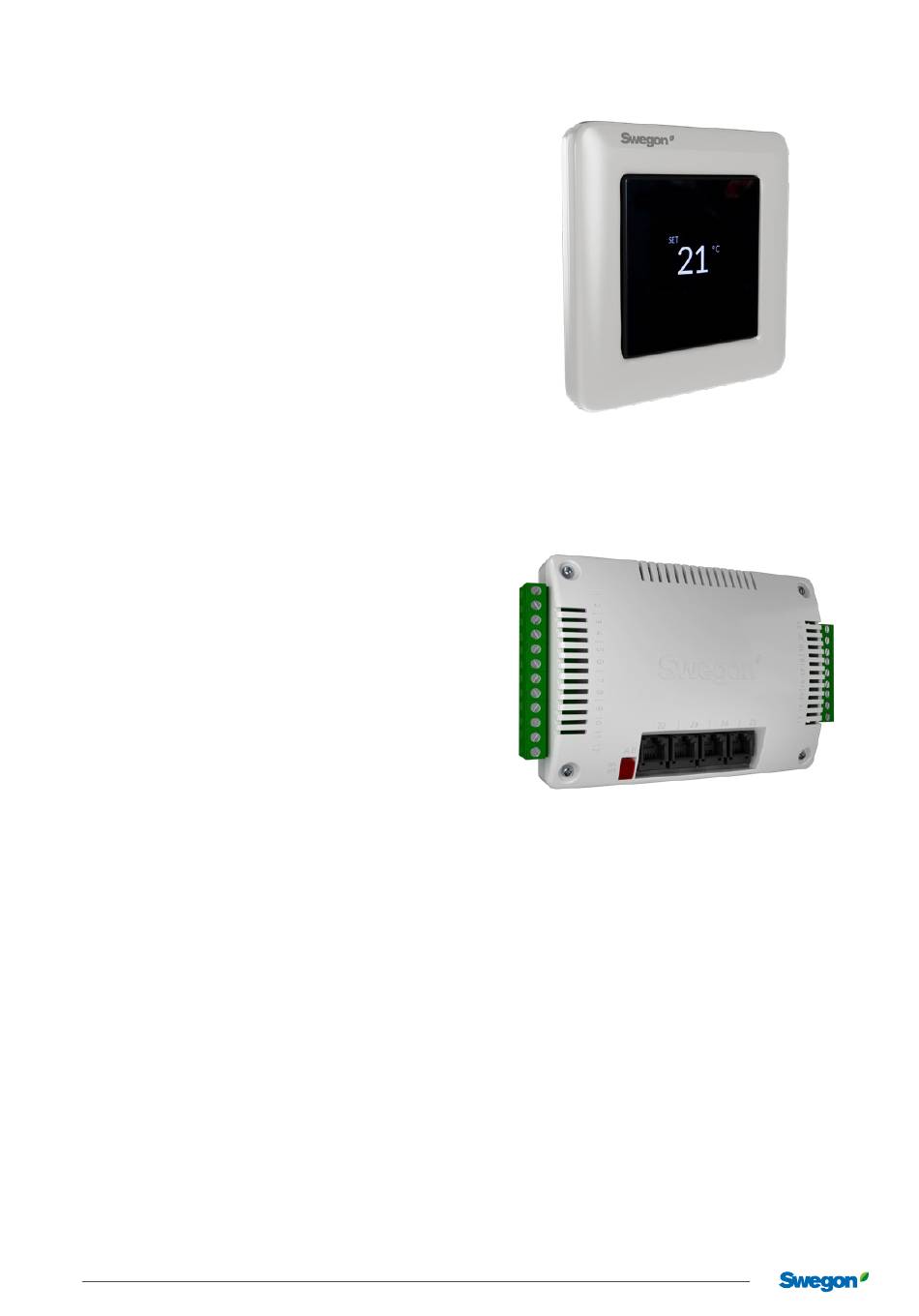

Abb. 1. LOCUS.
Abb. 2. URC1-Regler.
