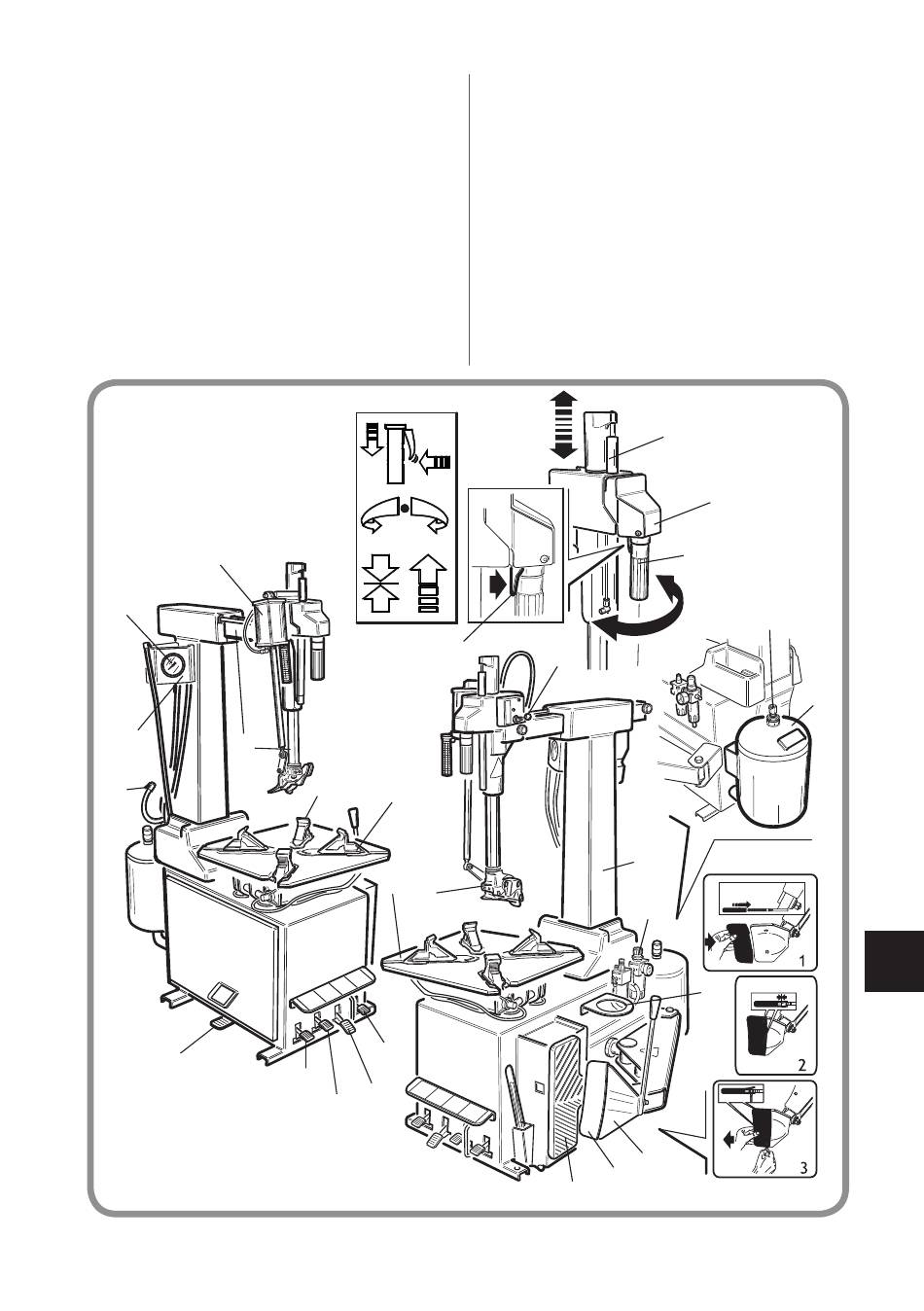

avec le raccord Doyfe (21)).
13 Palette de détalonnage (détalonneur mobile
pour démonter le talon de la jante).
14 Bouton de dégonflage (bouton qui permet
de décharger l'air en excès dans la roue).
15 Manomètre (pour la lecture de la pression
de la roue).
16 Appui de la jante.
17 Clapet de sûreté (pression max. 12 bars)
(seulement sur les versions T.I.).
18 Groupe filtre Régulateur + Lubrificateur
24
15
°
14
3
25
12
Manuel d'utilisation M 824 LL
A
6
20
7
4
11
8
9 10
(groupe permettant de régler, filtrer, déshu-
midifier et lubrifier l'air d'alimentation).
19 Récipient pour la graisse.
20 Buses de gonflage (l'air pénètre à travers
les buses qui fait gonfler les talons de
l'enveloppe, pour réaliser la tenue et
permettre le gonflage) (uniquement dans
les versions T. I.).
21 Réservoir air (uniquement version T. I.).
22 Protège-palette.
23 Soupape de commande de la tourelle LL.
24 Vérin mouvement crochet.
