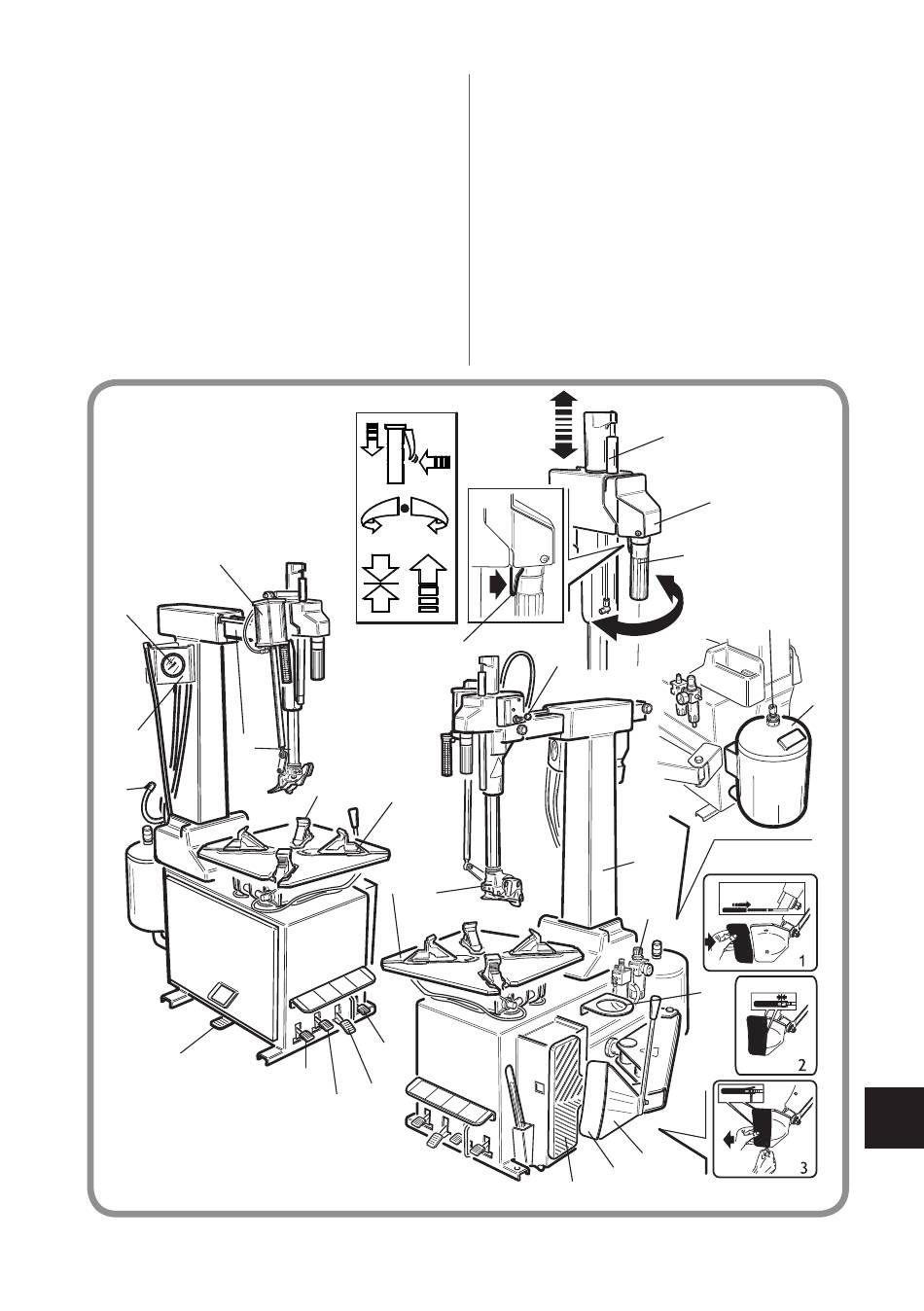

14 Pulsador de desinflado (pulsador que per-
mite descargar el aire en exceso contenido
en la rueda).
15 Manómetro (para leer la presión de la
rueda).
16 Apoyo de la llanta.
17 Válvula de seguridad (presión máx.
12 bares) (solo en la versión FS).
18 Grupo Filtro Regulador + Lubricador (grupo
que permite regular, filtrar, deshumidificar y
lubricar el aire de alimentación).
24
15
º
14
3
25
12
Manual de uso M 824 LL
A
6
20
7
4
11
8
9 10
19 Recipiente para la grasa.
20 Boquillas de inflado (pasando por las
boquillas un chorro de aire expande los
talones de la cubierta, para realizar la
estanqueidad y permitir el inflado) (sólo
en las versiones FS).
21 Depósito de aire (sólo en la versión FS).
22 Protección pala.
23 Válvula de accionamiento de la torreta LL.
24 Cilindro movimiento uña.
25 Racor Doyfe (boca para aplicar en la vál-
vula de la rueda para el inflado).
1
23
5
18
13
22
16
2
B
17
21
19
