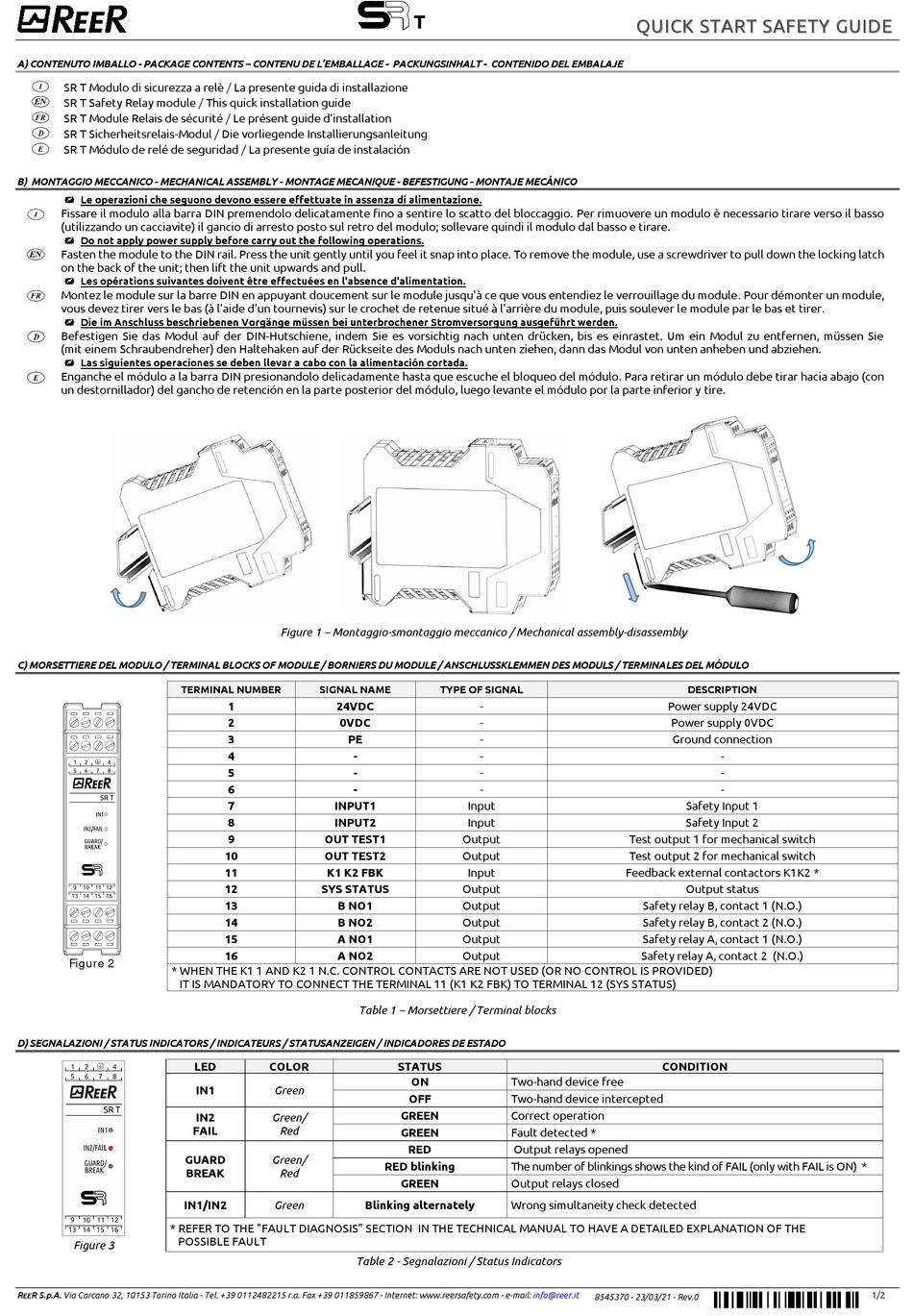

reer SR T Kurzanleitung

A) CONTENUTO IMBALLO - PACKAGE CONTENTS – CONTENU DE L'EMBALLAGE - PACKUNGSINHALT - CONTENIDO DEL EMBALAJE
SR T Modulo di sicurezza a relè / La presente guida di installazione
SR T Safety Relay module / This quick installation guide
SR T Module Relais de sécurité / Le présent guide d'installation
SR T Sicherheitsrelais-Modul / Die vorliegende Installierungsanleitung
SR T Módulo de relé de seguridad / La presente guía de instalación
B) MONTAGGIO MECCANICO - MECHANICAL ASSEMBLY - MONTAGE MECANIQUE - BEFESTIGUNG - MONTAJE MECÁNICO
 Le operazioni che seguono devono essere effettuate in assenza di alimentazione.
Fissare il modulo alla barra DIN premendolo delicatamente fino a sentire lo scatto del bloccaggio. Per rimuovere un modulo è necessario tirare verso il basso
(utilizzando un cacciavite) il gancio di arresto posto sul retro del modulo; sollevare quindi il modulo dal basso e tirare.
 Do not apply power supply before carry out the following operations.
Fasten the module to the DIN rail. Press the unit gently until you feel it snap into place. To remove the module, use a screwdriver to pull down the locking latch
on the back of the unit; then lift the unit upwards and pull.
 Les opérations suivantes doivent être effectuées en l'absence d'alimentation.
Montez le module sur la barre DIN en appuyant doucement sur le module jusqu'à ce que vous entendiez le verrouillage du module. Pour démonter un module,
vous devez tirer vers le bas (à l'aide d'un tournevis) sur le crochet de retenue situé à l'arrière du module, puis soulever le module par le bas et tirer.
 Die im Anschluss beschriebenen Vorgänge müssen bei unterbrochener Stromversorgung ausgeführt werden.
Befestigen Sie das Modul auf der DIN-Hutschiene, indem Sie es vorsichtig nach unten drücken, bis es einrastet. Um ein Modul zu entfernen, müssen Sie
(mit einem Schraubendreher) den Haltehaken auf der Rückseite des Moduls nach unten ziehen, dann das Modul von unten anheben und abziehen.
 Las siguientes operaciones se deben llevar a cabo con la alimentación cortada.
Enganche el módulo a la barra DIN presionandolo delicadamente hasta que escuche el bloqueo del módulo. Para retirar un módulo debe tirar hacia abajo (con
un destornillador) del gancho de retención en la parte posterior del módulo, luego levante el módulo por la parte inferior y tire.
C) MORSETTIERE DEL MODULO / TERMINAL BLOCKS OF MODULE / BORNIERS DU MODULE / ANSCHLUSSKLEMMEN DES MODULS / TERMINALES DEL MÓDULO
TERMINAL NUMBER
Figure 2
* WHEN THE K1 1 AND K2 1 N.C. CONTROL CONTACTS ARE NOT USED (OR NO CONTROL IS PROVIDED)
IT IS MANDATORY TO CONNECT THE TERMINAL 11 (K1 K2 FBK) TO TERMINAL 12 (SYS STATUS)
D) SEGNALAZIONI / STATUS INDICATORS / INDICATEURS / STATUSANZEIGEN / INDICADORES DE ESTADO
GUARD
BREAK
IN1/IN2
* REFER TO THE "FAULT DIAGNOSIS" SECTION IN THE TECHNICAL MANUAL TO HAVE A DETAILED EXPLANATION OF THE
POSSIBLE FAULT
Figure 3
R R S.p.A. Via Carcano 32, 10153 Torino Italia - Tel. +39 0112482215 r.a. Fax +39 011859867 - Internet: www.reersafety.com - e-mail:
EE
Figure 1 – Montaggio-smontaggio meccanico / Mechanical assembly-disassembly
SIGNAL NAME
1 24VDC
2 0VDC
3 PE
4 -
5 -
6 -
7 INPUT1
8 INPUT2
9 OUT TEST1
10 OUT TEST2
11 K1 K2 FBK
12 SYS STATUS
13 B NO1
14 B NO2
15 A NO1
16 A NO2
Table 1 – Morsettiere / Terminal blocks
LED COLOR
IN1 Green
IN2 Green/
FAIL Red
Green/
Red
Green Blinking alternately
Table 2 - Segnalazioni / Status Indicators
TYPE OF SIGNAL
-
-
-
-
-
-
Input
Input
Output
Output
Input
Output
Output
Output
Output
Output
STATUS
ON Two-hand device free
OFF Two-hand device intercepted
GREEN Correct operation
GREEN Fault detected *
RED
Output relays opened
RED blinking The number of blinkings shows the kind of FAIL (only with FAIL is ON) *
GREEN Output relays closed
Wrong simultaneity check detected
info@reer.it
QUICK START SAFETY GUIDE
DESCRIPTION
Power supply 24VDC
Power supply 0VDC
Ground connection
-
-
-
Safety Input 1
Safety Input 2
Test output 1 for mechanical switch
Test output 2 for mechanical switch
Feedback external contactors K1K2 *
Output status
Safety relay B, contact 1 (N.O.)
Safety relay B, contact 2 (N.O.)
Safety relay A, contact 1 (N.O.)
Safety relay A, contact 2 (N.O.)
CONDITION
8545370 - 23/03/21 - Rev.0
1/2
