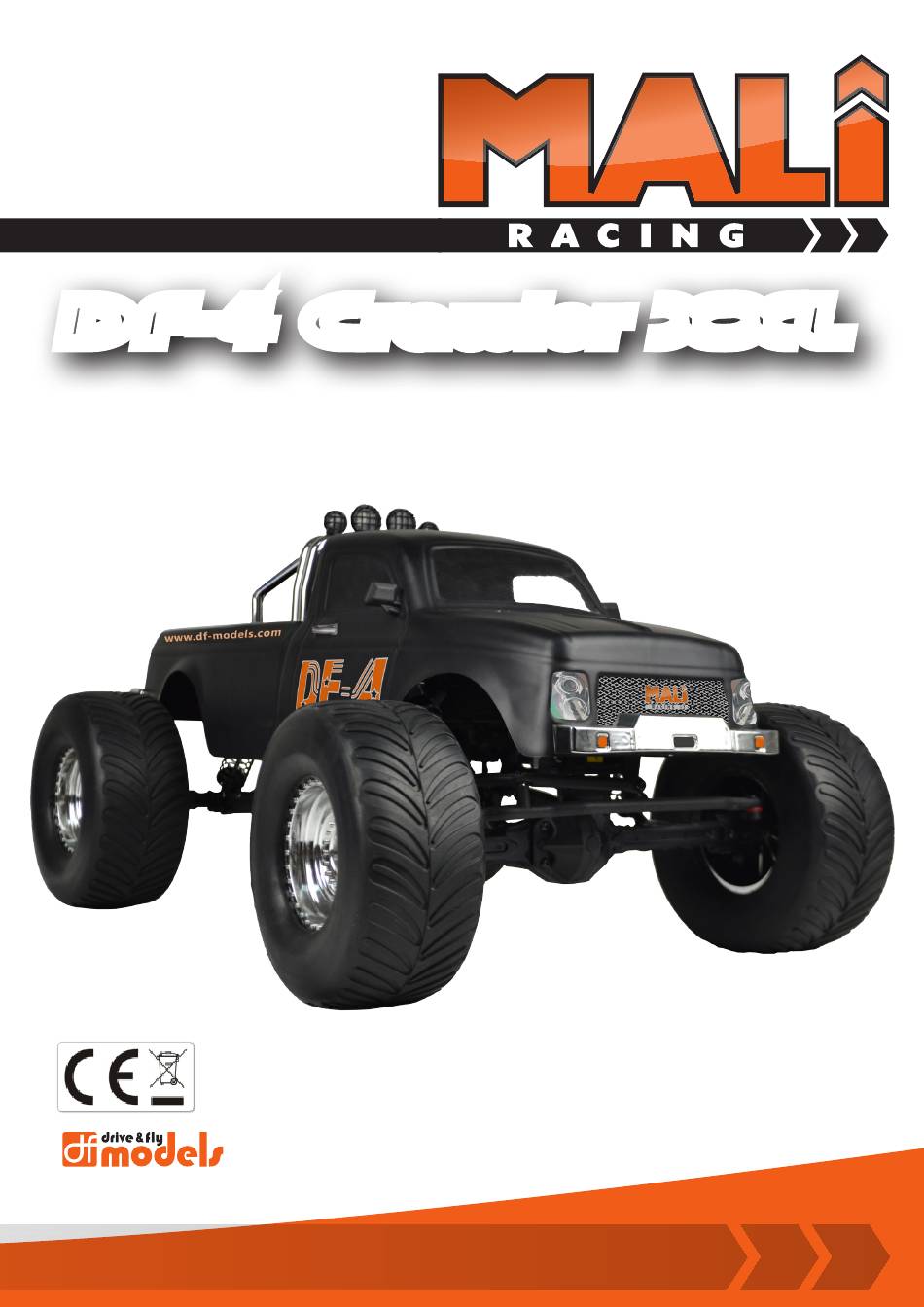

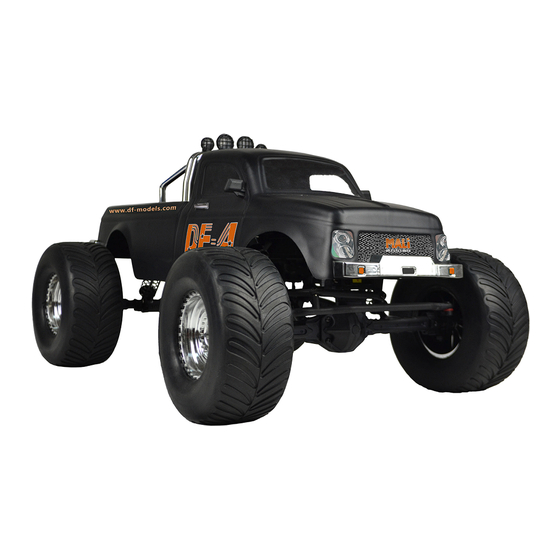

- Seite 1 Anleitung Manual DF-4 Crawler No 3010 1/10 XXL SCALE READY TO RUN ELECTRIC POWERED CRAWLER TRUCK www.df-models.com...
- Seite 2 Lieferumfang Technische Daten • fahrfertig aufgebautes RTR Modell • 2,4 GHz Fernsteuerungssystem Maßstab 1:10XXL RTR • 550er brushed Elektromotor Antrieb 4WD Allrad • eletr. Regler - waterproof Brushed 550 • NiMH Fahrakku - 7,2 Volt - 1800mAh • Steckernetzlader Länge 515 mm •...
- Seite 3 Einleitung Sehr geehrter Kunde, sehr geehrte Kundin, wir beglückwünschen Sie zum Kauf eines Produktes aus dem Hause MALi Racing. Alle Produkte werden sorgfältig auf Vollständigkeit und Funktion geprüft, um sicherzustellen, dass das Produkt frei von Herstellungs- und Materialfehlern ist. Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
- Seite 4 Hinweise zur Sicherheit Gehen Sie verantwortungsbewusst mit diesem Produkt um. Als Hersteller und Vertreiber des Produktes haben wir keinen unmittelbaren Einfluss auf den korrekten Umgang und die korrekte Bedienung des Produktes. Die nachfolgenden Sicherheitsanweisungen sollen Sie und Ihr Umfeld vor Schäden bewahren, die bei unsachgemäßem Gebrauch entstehen können.
- Seite 5 Fahren Fahrbetrieb Fahren Sie nicht, wenn Ihre Reaktionsfähigkeit eingeschränkt ist (z. B. bei Müdigkeit, Medikamenten- oder Alkoholeinfluss). Fehlreaktionen können schwerwiegende Personen- und Sachschäden verursachen. Fahren Sie auch nicht, wenn Sie nur den geringsten Zweifel am einwandfreien, technischen Zustand Ihres Modells / Ihrer Fernsteueranlage haben. Schließen Sie bei Elektromodellen den Antriebsmotor erst nach dem vollständigen Einbau der Empfangsanlage an, da sonst der Antriebsmotor plötzlich ungewollt anlaufen kann.
- Seite 6 Vermeiden Sie auch starke Verschmutzung sowie übermäßige mechanische Belastung des Akkus, zerren Sie auch niemals an den Anschlusskabeln! Mischen Sie niemals Batterien und Akkus gleichzeitig in einem Gerät! Verwenden Sie entweder nur Batterien oder nur Akkus. Werden zur Stromversorgung des Senders keine fabrikneuen Batterien genutzt, achten Sie auf eine ausreichende Restkapazität (Batterieprüfer).
- Seite 7 Produktinfo Bei dem Modell handelt es sich um ein allradgetriebenes RC Car Chassis mit bereits eingebautem Brushed Elektro- motor und 2,4 GHz-Empfangsanlage (Regler-/ Empfängereinheit) und einem Lenkservo. Das RC-Modell ist fahrfertig vormontiert und wird mit einem 2-Kanal Fernsteuersender geliefert. Das Modell ist sowohl für den Betrieb auf Indoor-Strecken als auch für den Betrieb im Freien vorgesehen. Das Chassis ist leicht und verwindungssteif.
- Seite 8 Steuerrad für Lenkfunktion (2) Je nach Drehrichtung des Steuerrades (Kanal 1) bewegt sich der Servoarm des angeschlossenen Lenkservos nach rechts oder links. Über die entsprechenden Anlenkungen werden so die Räder nach rechts oder links eingeschlagen. Steuerhebel für Fahrfunktion (3) Das Signal des Steuerhebels (Kanal 2) steuert den Fahrtregler / das Gas-/Bremsservo und wird zum Bremsen nach vorne und zum Beschleunigen nach hinten bewegt.
- Seite 9 ACHTUNG! Bevor der Akku nach dem Laden wieder eingesetzt werden darf, muss er ebenfalls vollständig abgekühlt sein. Setzen Sie den geladenen Fahrakku in das Modell ein Lösen Sie des Splint des Akku-Schachtes und öffnen dieses. Legen Sie den Fahrakku die Akkuhalterung. Für den festen Sitz des Akkus legen Sie ggf.
- Seite 10 Steuerfunktion Fahrtregelung Bringen Sie den Gas-/ Bremshebel in Neutralstellung. Der Motor darf in der Neutralstellung des Fernsteuerhebels nicht anlaufen! Falls nötig, bringen Sie den Motor mit der Trimmung am Sender zum Stillstand. Betätigen Sie den Gas-/ Bremshebel an der Fernsteuerung vorwärts. Die Drehgeschwindigkeit des Motors sollte sich stufenlos ändern.
- Seite 11 Wartung Sender und Empfänger sind werkseitig bereits aufeinander abgestimmt und können sofort eingesetzt werden. Eine Erneuerung der Bindung ist lediglich nach einem Empfänger bzw. Senderwechsel oder zur Behebung eines Fehlers notwendig. Gehen Sie wie folgt vor: Schalten Sie den Sender aus. Lösen Sie aus Sicherheitsgründen das Servokabel vom Empfänger Stecken Sie das Bindungskabel auf den Anschluss für Kanal 3 (Bind) am Empfänger.
- Seite 12 Fehlerbehebung Problem Abhilfe RC-Anlage funktioniert nicht Prüfen, ob die Anlage eingeschaltet ist. Ladezustand der Batterien / Akkus von Sender und Empfänger prüfen. Polung der Batterien / Akkus überprüfen.Kontakte und Steck- verbindungen der Empfängerbatterien/Akkus prüfen Sender schaltet sich sofort oder Ladezustand der Batterien / Akkus des Senders prüfen. nach kurzer Zeit selbst ab Nach dem Einschalten ertönt ein Eingangsspannung fehlerhaft, Fahrakku prüfen...
- Seite 28 www.df-models.com Impressum Diese Bedienungsanleitung ist eine Publikation der Firma df models, Drahthammer Strasse 22, D-92224 Amberg. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfil- mung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmi- gung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
