- Seite 1 Dock-Bundle Installations- und Einrichtungshandbuch v1.4 2023.06...
-
Seite 2: Dieses Dokument Ausdrucken
Dokument oder Teile davon zu nutzen, indem Sie es reproduzieren, übertragen oder verkaufen, oder anderen eine solche Nutzung zu gestatten. Sie sollten dieses Dokument und seine Inhalte nur als Anweisungen zum Betrieb des UAVs von DJI verwenden. Das Dokument sollte nicht für andere Zwecke verwendet werden. -
Seite 3: Dieses Handbuch Verwenden
Verwenden Sie das Produkt auf angemessene Weise für Anwendungen, die den Anforderungen an die Betriebstemperatur der jeweiligen Kategorie entsprechen. * Liegt die Temperatur unter -20 °C, kann das Fluggerät keine Flugaufgaben ausführen, die Dock-Schutzhülle und die Pleuelstangen lassen sich nicht automatisch steuern. © 2023 DJI Alle Rechte vorbehalten. -
Seite 4: Inhaltsverzeichnis
Anforderungen an die Stromversorgung Anforderungen an die Kabel Wasserdichter Verteilerkasten Netzwerkanforderungen Ethernet-Verbindung Andere Schutzzaun Sicherheitskamera eines Drittanbieters Installation und Anschluss des DJI Docks Erste Schritte Lieferumfang Vom Anwender vorbereitete Werkzeuge und Gegenstände Transport und vorübergehende Lagerung © 2023 DJI Alle Rechte vorbehalten. - Seite 5 Das Dock einschalten Checkliste vor dem Einschalten Einschalten und Überprüfung Fluggerät vorbereiten Fluggerät vorbereiten Installation des Akkus und Überprüfung des Akkustands Konfiguration des Docks mit DJI Pilot 2 Überprüfung der Installation Konfiguration des Dock-Netzwerks Verbindung zwischen Dock und Fluggerät Aktivierung Konfiguration des Cloud-Dienstes Abruf des Gerätekopplungscodes...
- Seite 6 Dock mit einem Projekt verknüpfen Flugroute und Flugplan erstellen Die Flugaufgabe durchführen Test des alternativen Landeortes Checkliste vor dem Verlassen Anhang Statusanzeigen Anzeigen im Schaltfach Komponenten im unteren Bereich Nutzlasten von Drittanbietern verwenden Liste der Problembehandlungen © 2023 DJI Alle Rechte vorbehalten.
-

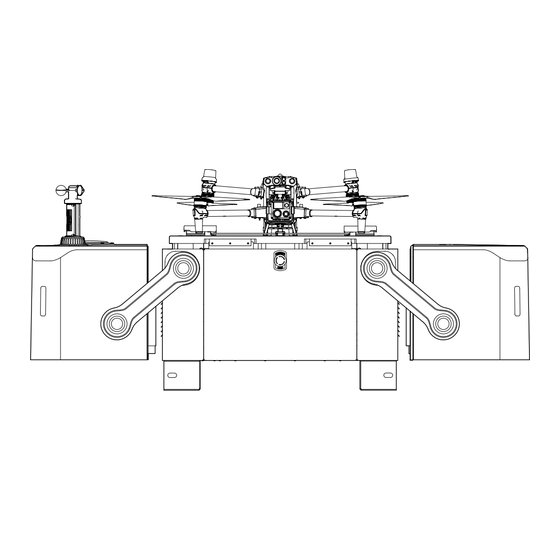

Seite 7: Produktbeschreibung
Stromversorgung ausgestattet. Das Dock wiegt 105 kg und belegt weniger als 1 m Fläche, um eine schnelle Installation und Konfiguration zu ermöglichen. Mit der Dock-Version des M30 Serie Fluggeräts kann DJI FlightHub 2 verwendet werden, um automatisierte Aktionen aus der Ferne durchzuführen. Statusanzeigen Bolzen des Landing Pads Propeller-Bumper der Dock-Schutzhülle... -
Seite 8: Sicherheitsmaßnahmen Vor Der Installation
Geräten zu gewährleisten. • Die Installation, Konfiguration, Wartung, Fehlerbehebung und Reparatur des Docks müssen durch von DJI autorisierte Techniker in Einklang mit den lokalen Vorschriften erfolgen. • Die Person, die das Dock installiert und wartet, muss eine Schulung absolviert haben, um die verschiedenen Sicherheitsmaßnahmen zu verstehen, und mit der korrekten... - Seite 9 DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch • Tragen Sie bei der Installation, Konfiguration oder Wartung des Docks KEINE leitfähigen Objekte (wie Uhren, Ringe, Ketten oder andere Metallgegenstände), um Stromschläge oder Verbrennungen zu vermeiden. • Messen Sie die Spannung an den Kontaktpunkten des Stromleiters mit einem Multimeter und stellen Sie sicher, dass kein Risiko für Stromschläge besteht, bevor Sie...
-
Seite 10: Vorbereitung Der Montage
Lesen Sie dieses Kapitel sorgfältig durch, wählen Sie einen Standort für das Dock, der den Anforderungen entspricht, und füllen Sie die DJI Checkliste für die Überprüfung des Dock- Standortes aus. Wenn Sie keinen Standort wählen, der den Anforderungen entspricht, kann es zu Fehlfunktionen am Dock, einer Verschlechterung der Betriebsstabilität, einer Verkürzung... -
Seite 11: Anforderungen An Die Signalqualität
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch • Es wird empfohlen, das Dock in einigem Abstand von Orten mit starken Vibrationsquellen und lauten Geräuschen zu installieren. Andernfalls kann es zu Störungen in den Umgebungssensoren des Docks kommen, gleichzeitig kann die Betriebslebensdauer des gesamten Geräts verkürzt werden. -
Seite 12: Verwendung Des Fluggeräts Für Tests
Verwendung des Fluggeräts für Tests Überprüfung der GNSS-Signalqualität Verwenden Sie das Fluggerät der M30-Serie und die DJI RC Plus Fernsteuerung (nicht im Lieferumfang enthalten), um Daten für zwei Zeiträume nach Bedarf am geplanten Installationsort zu sammeln. Befolgen Sie die nachfolgend aufgeführten Schritte: 1. -
Seite 13: Durchführung Eines Routen-Flugtests
Überprüfung gemäß den Anforderungen des Anwenders durchgeführt werden. • Vergewissern Sie sich mithilfe von DJI Pilot 2, dass sich der geplante Installationsort nicht in einem Flugbeschränkungsgebiet oder einem Gebiet mit Höhenbeschränkung befindet, andernfalls wird der Flugbetrieb beeinträchtigt. Wenn eine Erlaubnis zum Flug in einem Flugbeschränkungsgebiet verfügbar ist, besuchen Sie bitte dji.com/flysafe/ oder... -
Seite 14: Überprüfung Der Bodenbedingungen
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Überprüfung der Bodenbedingungen Füllen Sie nach der Überprüfung der Bodenbedingungen Informationen wie den Dock- Installationsort, die Installationsmethode, die Installationsrichtung und die Liste der erforderlichen Materialien aus. Es wird empfohlen, den geplanten Installationsort des Docks und den alternativen Landeort mit Farbe zu markieren. -
Seite 15: Installationsmethode
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Installationsmethode Wählen Sie eine der folgenden Methoden zur Installation des Docks auf Grundlage der tatsächlichen Situation, beispielsweise Aufbau einer Betonbasis, Aufbau einer Stahlrahmenbasis oder eine Installation direkt auf dem Boden. - Seite 16 DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch C. Schritte für die Basisherstellung Die Schritte für die Basisherstellung können sich je nach Standort unterscheiden. a. Anwendung auf nicht-hartem Boden 1. Verdichten Sie den Ursprungsboden, um eine stabile Grundlage zu schaffen.
-
Seite 17: Verwendung Einer Stahlrahmenbasis
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch c. Böden mit einer Anforderung an die Tragekapazität 1. Errichten Sie zwei C25-Betonstrukturen. 2. Glätten Sie die Oberfläche des C25-Betons und stellen Sie sicher, dass die Ebenheit ±4 mm nicht überschreitet und die Neigung weniger als 5° beträgt. -
Seite 18: Installation Direkt Auf Dem Boden
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch 610 mm 40 mm 135° 8×Φ14 mm 40 mm Ansicht von oben Seitenansicht C. Installationsschritte 1. Befestigen Sie die Stahlrahmenbasis mit Erweiterungsbolzen oder schweren Objekten wie Sandsäcken auf dem gehärteten Boden. - Seite 19 DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Sicherheitskamera eines Drittanbieters ≥2 m DJI Dock 5-50 m Alternativer Landeort Betonbasis • Seien Sie vorsichtig, um Verletzungen zu vermeiden, wenn das Fluggerät am alternativen Landeort landet. • Wenn sich der alternative Landeort auf dem Dach des Gebäudes befindet, dürfen Sie ihn nicht in der Ecke des Dachs einrichten, um versehentliche Abstürze des Fluggeräts zu...
-
Seite 20: Anforderungen An Blitzschutz Und Erdung
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Anforderungen an Blitzschutz und Erdung Blitzschutzsystem Das Blitzschutzsystem besteht hauptsächlich aus einem Erdungssystem, einem Abwärtsleitsystem und einem Fangeinrichtungssystem wie einem Blitzableiter, einem Blitzschutzgürtel oder einem Blitzschutznetz. Wenn das Fangeinrichtungssystem direkt von einem Blitz getroffen wird, wird der elektrische Strom über das Abwärtsleitsystem und das Erdungssystem schnell in den Boden... -
Seite 21: Erdungssystem
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Erdungssystem Das Erdungssystem ist ein wichtiger Teil des Blitzschutzsystems und kann den elektrischen Strom in den Boden ableiten. Messen Sie mithilfe eines Erdungs-Widerstandsmessgeräts den Erdungswiderstand und stellen Sie sicher, dass der Erdungswiderstand für das Dock weniger als 10 Ω... -
Seite 22: Anforderungen An Stromversorgung Und Kabel
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Anforderungen an Stromversorgung und Kabel Anforderungen an die Stromversorgung Wenn Sie das Dock verwenden, muss eine externe Wechselstromversorgung an das Dock angeschlossen sein. Die Anforderungen an die Stromversorgung sind unten angegeben: •... - Seite 23 DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch B. Anforderungen an das Netzkabel • Stellen Sie sicher, dass die Enden der Netzkabel mit Polklemmen versehen wurden, um den Anschluss der Kabel an den Fehlerspannungsschutzschalter zu erleichtern. • Wenn sich der Verteilerkasten des Anwenders mehr als 50 m vom Dock entfernt befindet, wird empfohlen, einen zusätzlichen wasserdichten Verteilerkasten im Freien in der Nähe...
-
Seite 24: Wasserdichter Verteilerkasten
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Wasserdichter Verteilerkasten A. Installieren Sie, falls erforderlich, einen wasserdichten Verteilerkasten für den Außeneinsatz, der die folgenden Anforderungen erfüllt: • Stellen Sie sicher, dass der wasserdichte Verteilerkasten sicher installiert ist und seine Unterseite sich mindestens 500 mm über dem Boden befindet, um Überschwemmungen zu... -
Seite 25: Netzwerkanforderungen
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Netzwerkanforderungen Wenn Sie das Dock verwenden, muss es über eine Internetverbindung verfügen. Stellen Sie diese über ein Ethernet- oder 4G-Funknetzwerk her.* Das Dock kann das 4G-Funknetzwerk auch als Backup für die Ethernet-Verbindung verwenden. Wenn beide Netzwerke verbunden sind, wird die Ethernet-Verbindung priorisiert. - Seite 26 DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch B. Falls der Abstand mehr als 80 m beträgt: Verwenden Sie eine Glasfaserlösung und installieren Sie einen Glasfaser-Empfänger. Wählen Sie einen Glasfaser-Empfänger, der die Anforderungen an die Übertragungsreichweite erfüllt, um Diskrepanzen zwischen der Übertragungsreichweite und dem Empfänger zu vermeiden, die zu Netzwerkinstabilität oder zu einem Verbindungsverlust führen können.
-
Seite 27: Andere
Vorsichtsmaßnahmen und Risiken der verschiedenen Operationen vollständig verstehen. • Stellen Sie sicher, dass in DJI FlightHub 2 kein Flugplan ausgeführt wird und das Fluggerät im Dock gelandet ist, bevor Sie den Bereich innerhalb des Schutzzauns betreten, wenn Sie das Dock vor Ort bedienen. Drücken Sie nach dem Betreten des Bereichs eine der Notstopp-Tasten am Dock. -
Seite 28: Installation Und Anschluss Des Dji Docks
Installation und Anschluss des DJI Docks • Wenden Sie sich für die Installation an einen autorisierten DJI Servicepartner. Es können potenzielle Gefahrenquellen entstehen, wenn Sie das Produkt selbst installieren. Kontaktieren Sie den DJI Support für weitere Informationen zu autorisierten DJI Servicepartnern. Erste Schritte Lieferumfang Überprüfen Sie, ob alle der folgenden Artikel im Paket enthalten sind. -
Seite 29: Vom Anwender Vorbereitete Werkzeuge Und Gegenstände
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Vom Anwender vorbereitete Werkzeuge und Gegenstände Die folgenden Werkzeuge und Gegenstände werden während der Installation und Konfiguration verwendet. Bereiten Sie sie im Voraus vor und vergewissern Sie sich, dass die Werkzeuge ordnungsgemäß... -
Seite 30: Transport Und Vorübergehende Lagerung
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Transport und vorübergehende Lagerung • Stellen Sie sicher, dass das Dock von einem professionell geschulten Anwender transportiert wird. Anwender sollten dieses Handbuch sorgfältig durchlesen. Falls das Dock nicht gemäß den Anweisungen in diesem Handbuch gelagert, transportiert, installiert oder verwendet und infolgedessen beschädigt wird, ist dies nicht durch die... -
Seite 31: Vorübergehende Lagerung
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Vorübergehende Lagerung Falls das Dock nicht sofort verwendet werden soll, befolgen Sie die untenstehenden Anweisungen für eine vorübergehende Lagerung: • Lagern Sie es an einem trockenen, regendichten und feuerfesten Ort, an dem keine korrosiven Materialien vorhanden sind. -
Seite 32: Das Dock Auspacken Und Inspizieren
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Das Dock auspacken und inspizieren Manuelle Öffnung der Dock-Schutzhülle • Wenden Sie nach dem Öffnen der Schaltfach-Tür KEINE Kraft auf die Tür aus und platzieren Sie KEINE schweren Objekte auf ihr. - Seite 33 DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Erweiterungsbolzen (unter dem Kasten mit Abdichtmaterial) und das Windgeschwindigkeits- Messgerät enthalten sind. 3. Drücken und halten Sie die manuelle Freigabetaste der Dock-Schutzhülle gedrückt, halten Sie die Verbindung zwischen dem Arm der Schutzhülle und der Schutzhülle fest und ziehen Sie daran, um die linke und rechte Schutzhülle nacheinander zu schließen.
-
Seite 34: Installation Des Docks
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Installation des Docks Bestätigung der Installationsrichtung Beachten Sie vor der Installation des Docks Folgendes: • Falls am Installationsort häufig starker Wind in eine Richtung weht, stellen Sie sicher, dass das Windgeschwindigkeits-Messmodul nicht in Windrichtung installiert wird, um zu verhindern, dass das Fluggerät bei starken Windverhältnissen zu nahe am Windgeschwindigkeits-Messmodul... -
Seite 35: Befestigung Der Bodenhalterungen
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Befestigung der Bodenhalterungen • Falls Sie Schwierigkeiten haben, den Erweiterungsbolzen am Loch der Befestigungsplatte auszurichten, und die Position des Docks anpassen musst, platzieren Sie Ihre Hände während dieser Anpassung NICHT unter den Befestigungsplatten, um Verletzungen zu vermeiden. -
Seite 36: Installation Von Zubehör
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Installation von Zubehör • Vergewissern Sie sich, dass die Statusanzeigen auf den Dock-Schutzhüllen aus sind, um sicherzustellen, dass das Dock ausgeschaltet ist, bevor Sie es befestigen und anschließen. Befestigung des Windgeschwindigkeits-Messmoduls 1. -
Seite 37: Anschluss Des Docks
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Anschluss des Docks Der elektrische Anschluss dient dazu, die externen Kabel für Dock-Erdung, Stromversorgung und Ethernet-Verbindung im Schaltfach anzuschließen. 1. Öffnen Sie die Tür des Schaltfachs und verwenden Sie einen 3-mm-Sechskantschlüssel, um die vier Schrauben zu entfernen. -
Seite 38: Anschluss Des Netzkabels
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch PE N PE N B. Anschluss des Netzkabels • Nur Personen mit einer durch die lokale Behörde ausgestellten Zertifizierung dürfen die Operation in einem hohen Spannungsumfeld durchführen. • Schalten Sie vor der Installation den Netzschalter in Ihrem Verteilerkasten aus und hängen Sie ein Schild daran auf, das das Aktivieren des Schalters verbietet. -
Seite 39: Anschluss Des Ethernet-Kabels
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch C. Anschluss des Ethernet-Kabels • Installieren Sie Daten- und Signal-Überspannungsschutzgeräte in Ihrem Computerraum, die ordnungsgemäß geerdet sind. Weitere Informationen finden Sie im Abschnitt „Netzwerkanforderungen“. 1. Führen Sie das bereits eingebettete Ethernet-Kabel durch das Kabelloch an der Unterseite des Schaltfachs und reservieren Sie die ausreichende Länge für den Anschluss. -
Seite 40: Das Dock Einschalten
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Das Dock einschalten Checkliste vor dem Einschalten Checkliste Beschreibung Erdungsdraht Die beiden Enden des Erdungsdrahts sind ordnungsgemäß angeschlossen und die Schrauben sind sicher festgezogen. Netzkabel Der Schutzerdungsdraht, der neutrale Draht und der stromführende Draht sind sicher angeschlossen und die Reihenfolge der Drähte ist korrekt. - Seite 41 DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Anzeigen im Schaltfach Normalzustand Beschreibung Leuchtet Einschaltleuchte AC-Stromversorgung ist normal. kontinuierlich rot Leuchtet Der Reserveakku ist voll oder versorgt das Dock mit Strom. Anzeige für den kontinuierlich blau Reserveakku Blinkt langsam blau Der Reserveakku wird aufgeladen.
-
Seite 42: Fluggerät Vorbereiten
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Fluggerät vorbereiten Fluggerät vorbereiten 1. Vergewissern Sie sich, dass die Propeller sicher befestigt und nicht beschädigt oder deformiert sind, sich keine Fremdkörper in oder auf den Motoren oder Propellern befinden, die Arme des Fluggeräts ausgefaltet sind und dass die Falttasten des Rahmenauslegers in der gesperrten... -
Seite 43: Konfiguration Des Docks Mit Dji Pilot 2
• Sie dürfen das konfigurierte Dock NICHT bewegen. Wenn sich der Standort ändert, muss das Dock neu konfiguriert werden. • Stellen Sie sicher, dass Sie beim Öffnen des DJI Pilot 2 eine sichere Distanz zur Dock- Schutzhülle einhalten, um Verletzungen zu vermeiden. Drücken Sie bei Bedarf auf eine der Notstopp-Tasten am Dock, um das Öffnen der Dock-Schutzhülle zu stoppen. -
Seite 44: Konfiguration Des Dock-Netzwerks
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Konfiguration des Dock-Netzwerks Führen Sie die Netzwerkkonfiguration gemäß den Hinweisen in der App und den tatsächlichen Netzwerkbedingungen durch. Verbindung zwischen Dock und Fluggerät Das Fluggerät und das Dock wurden vor der Auslieferung gekoppelt, wenn sie als Combo gekauft wurden. -
Seite 45: Aktivierung
Koppeln Sie das Dock und das Fluggerät mithilfe von DJI Pilot 2 mit DJI FlightHub 2. Abruf des Gerätekopplungscodes 1. Öffnen Sie auf einem Computer fh.dji.com und melden Sie sich mit einem DJI Konto bei DJI FlightHub 2 an. Klicken Sie, um eine Organisation zu erstellen, tragen Sie die Daten der Organisation ein und klicken Sie auf den Namen der erstellten Organisation, um die Organisationsseite zu öffnen. -
Seite 46: Kopplung Mit Dji Flighthub 2
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Kopplung mit DJI FlightHub 2 Geben Sie in DJI Pilot 2 die Informationen mit der erhaltenen Organisations-ID und dem Gerätekopplungscode ein, um das Dock und das Fluggerät mit DJI FlightHub 2 zu koppeln. • Es kann gemäß den tatsächlichen Bedürfnissen auch mit einer Drittanbieter-Cloud- Plattform gekoppelt werden. -
Seite 47: Kalibrierung Des Dock-Standortes
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Kalibrierung des Dock-Standortes Stellen Sie sicher, dass das integrierte RTK-Modul am Dock die korrekten Koordinaten empfangen kann, und kalibrieren Sie den Dock-Standort, um eine korrekte Absolutposition zu erhalten. 1. Stellen Sie vor der Kalibrierung sicher, dass die Dock-Schutzhüllen geöffnet und die Pleuelstangen zurückgezogen sind. - Seite 48 Betriebsergebnissen oder sogar zu einem Absturz des Fluggeräts führen kann. • Wenn sich das Dock mit der Fernsteuerung verbindet und die Dock-Schutzhüllen mithilfe von DJI Pilot 2 geöffnet werden, halten Sie einen sicheren Abstand vom Bewegungsmechanismus der Dock-Schutzhüllen, um Verletzungen zu vermeiden.
-
Seite 49: Einrichtung Des Alternativen Landeortes
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Einrichtung des alternativen Landeortes Wenn das Dock oder das Fluggerät ausfällt oder durch Unwetter beeinträchtigt wird, kann das Fluggerät nicht im Dock landen. Es kann jedoch zum alternativen Landeort fliegen und dort landen. -
Seite 50: Abschluss Der Konfiguration
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Abschluss der Konfiguration Stellen Sie sicher, dass die Pleuelstangen am Landing Pad zurückgezogen sind, die Flugrichtung des Fluggeräts mit der Pfeilmarkierung auf dem Landing Pad übereinstimmt und das Fluggerät auf dem Landing Pad aufgestellt ist. Bewegen Sie die zwei Propellerblätter für jeden Motor in einen 90°-Winkel zueinander, wie in der Abbildung gezeigt, um die Konfiguration abzuschließen. -
Seite 51: Verwendung Des Dock-Onsite-Debugging
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Verwendung des Dock-Onsite-Debugging Das Dock-Onsite-Debugging in DJI Pilot 2 zeigt den Status des Docks, den Status des Fluggeräts und Aktionen wie das Koppeln des Fluggeräts, das Aufladen des Fluggeräts und die Steuerung des Docks und der Pleuelstangen an. -
Seite 52: Anschluss Der Fernsteuerung Als Steuerung B
Steuerung B mit dem Fluggerät verbunden wurde, verwendet werden, um während des Flugs manuell die Kontrolle über das Fluggerät zu übernehmen. 1. Nachdem das USB-C-Kabel getrennt wurde, starte DJI Pilot 2 neu, tippe auf der Startseite auf „Controller A (Steuerung A)“ und wähle den Wechsel zu Steuerung B. -
Seite 53: Tür Des Schaltfachs Schließen
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Tür des Schaltfachs schließen Montieren Sie die Schaltfachplatte mithilfe von vier Schrauben auf dem Schaltfach-Panel. Schließen und versperren Sie die Tür des Schaltfachs. 开 关 电源防雷器 后备保护器 交流电源 蓄电池 AC POWER ... -
Seite 54: Automatischer Betriebstest
Konfiguration in der App abgeschlossen wurde. Dock mit einem Projekt verknüpfen 1. Öffnen Sie auf einem Computer https://fh.dji.com und melden Sie sich mit einem DJI Konto bei DJI FlightHub 2 an. 2. Klicken Sie in der Projektliste auf „Project (Projekt)“ > „+“ und geben Sie die erforderlichen Informationen ein, um ein Projekt zu erstellen. -
Seite 55: Die Flugaufgabe Durchführen
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Die Flugaufgabe durchführen • Stellen Sie während des Flugtests sicher, dass die Fernsteuerung als Steuerung B mit dem Fluggerät verbunden ist. 1. Nach dem Starten der Flugaufgabe öffnen sich die Dock-Schutzhüllen, die Pleuelstangen werden zurückgezogen und das Fluggerät hebt ab. -
Seite 56: Checkliste Vor Dem Verlassen
Die Tür des Schaltfachs ist geschlossen und versperrt. Der Test des alternativen Landeorts für das Fluggerät wurde abgeschlossen. Überprüfen Sie, ob die Lizenz zum Freischalten von GEO-Zonen in DJI Pilot 2 importiert wurde (falls vorhanden). • Wenn das installierte Dock für einen längeren Zeitraum im Freien gelassen wird, entfernen Sie das Fluggerät aus dem Dock und lagern Sie es getrennt. -
Seite 57: Anhang
Es sind eine Ethernet-Verbindung und Anzeige für Blinkt schnell grün eine Datenübertragung vorhanden. kabelgebundenes Netzwerk Ethernet ist getrennt. Es sind eine 4G-Netzwerkverbindung Blinkt schnell grün Anzeige für und eine Datenübertragung vorhanden. 4G-Netzwerk 4G-Netzwerk ist getrennt. © 2023 DJI Alle Rechte vorbehalten. -
Seite 58: Komponenten Im Unteren Bereich
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Komponenten im unteren Bereich Lösen Sie mithilfe des Dreieckschlüssels die zwei Bolzen am Landing Pad und halten Sie die Kante des Landing Pads fest, um es anzuheben. Stellen Sie sicher, dass die Stützstange das Landing Pad in einer stabilen Position festhält. -
Seite 59: Nutzlasten Von Drittanbietern Verwenden
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Nutzlasten von Drittanbietern verwenden Das Fluggerät verfügt über einen PSDK-Anschluss zum Verbinden einer Drittanbieter-Nutzlast und das Dock hat einen Raum in der Schutzhülle zum Unterbringen einer Drittanbieter-Nutzlast, die die Erweiterung der Betriebsfunktionen des Fluggeräts erleichtern. -
Seite 60: Verbindungsvoraussetzungen
DJI MATRICE 30 SERIE Dock Bundle – Installations- und Einrichtungshandbuch Verbindungsvoraussetzungen Die Drittanbieter-Nutzlast wird mit dem PSDK-Anschluss des Fluggeräts verbunden. Dies geschieht durch Einstecken des Steckers mit einem wasserdichten Gummiring. Falls erforderlich dichten Sie den PSDK-Anschluss des Fluggeräts ab. Wie unten dargestellt. -
Seite 61: Liste Der Problembehandlungen
4. Kontaktieren Sie für eine Reparatur DJI oder einen 4. Im Anschlussmodul des Docks im Verteilerschrank autorisierten DJI Servicepartner. liegt ein Fehler vor. 1. Öffnen Sie in DJI Pilot 2 die Startseite, tippen Sie auf „Data 1. Der benutzerdefinierte Netzwerk-RTK-Dienst ist and Privacy (Daten und Datenschutz)“ > „Network Security nicht aktiviert. - Seite 62 1. Überprüfen Sie in DJI Pilot 2, ob das Dock-RTK die 1. Das Dock verfügt nicht über Standortinformationen, Satellitenpositionierung abgeschlossen hat. da das Dock-RTK die Satellitenpositionierung nicht 2. Stellen Sie sicher, dass der Abstand zwischen Fluggerät und abgeschlossen hat. Dock gemäß dem Hinweis in der App korrekt ist. Der Abstand 2.
-
Seite 63: Konformitätsbescheinigung
Modellnummer: DOCK-01 Name des Herstellers: SZ DJI TECHNOLOGY CO., LTD. Adresse des Herstellers: Lobby of T2, DJI Sky City, No. 53 Xianyuan Road, Xili Community, Xili Street, Nanshan District, Shenzhen, China. Wir, SZ DJI TECHNOLOGY CO., LTD., erklären in eigener Verantwortung, dass das oben genannte Produkt die geltenden Anforderungen der folgenden Richtlinien und Standards erfüllt:... - Seite 64 Dieser Inhalt kann ohne vorherige Ankündigung geändert werden. Die aktuelle Version können Sie hier herunterladen: www.dji.com/dock/downloads Sollten Sie Fragen zu diesem Dokument haben, schicken Sie uns eine E-Mail an DocSupport@dji.com. DJI und MATRICE sind Markenzeichen von DJI. Copyright © 2023 DJI Alle Rechte vorbehalten.
