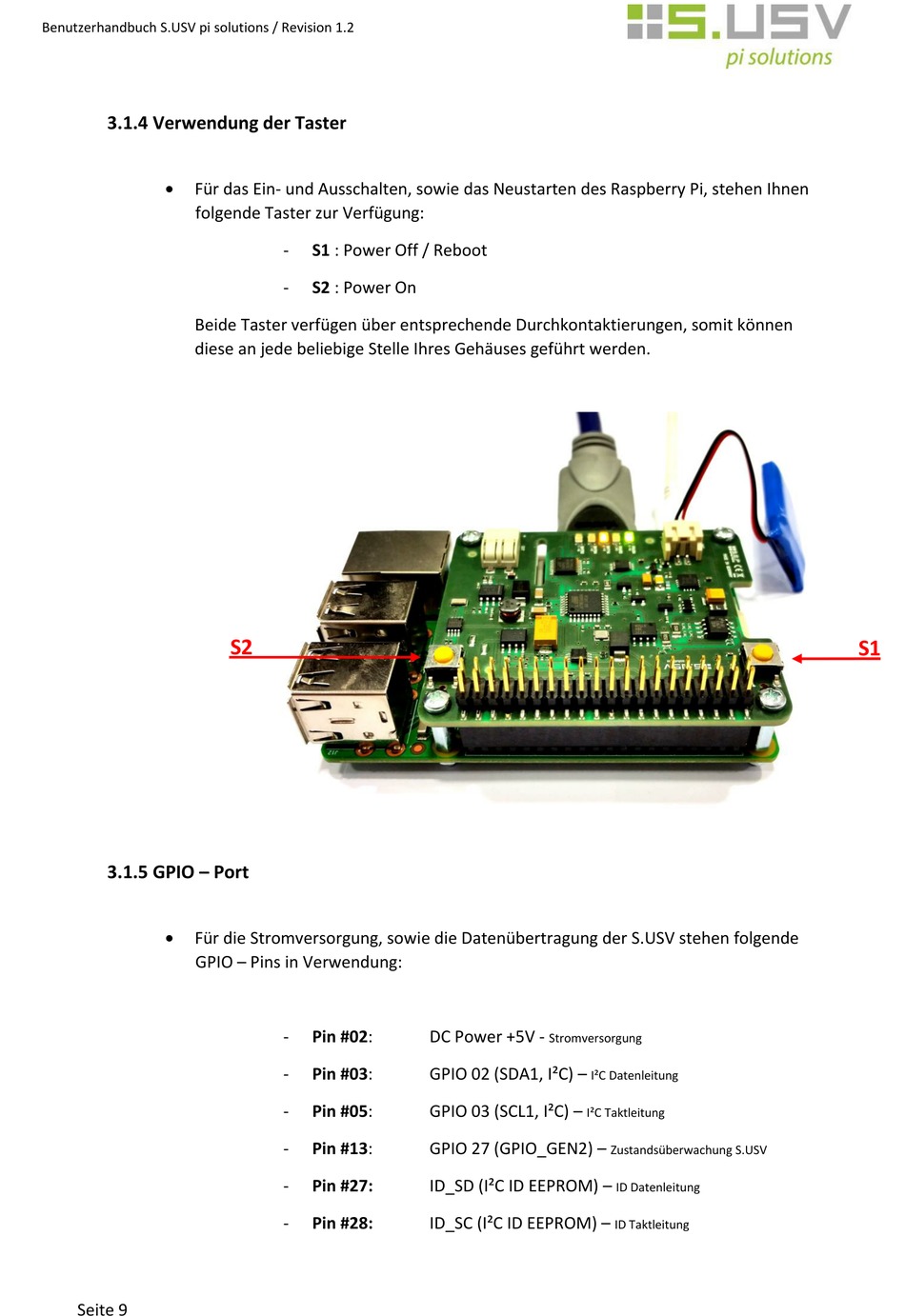

Benutzerhandbuch S.USV pi solutions / Revision 1.2
3.1.4 Verwendung der Taster
Für das Ein- und Ausschalten, sowie das Neustarten des Raspberry Pi, stehen Ihnen
folgende Taster zur Verfügung:
Beide Taster verfügen über entsprechende Durchkontaktierungen, somit können
diese an jede beliebige Stelle Ihres Gehäuses geführt werden.
3.1.5 GPIO – Port
Für die Stromversorgung, sowie die Datenübertragung der S.USV stehen folgende
GPIO – Pins in Verwendung:
Seite 9
-
S1 : Power Off / Reboot
-
S2 : Power On
S2
-
Pin #02:
-
Pin #03:
-
Pin #05:
-
Pin #13:
-
Pin #27:
-
Pin #28:
DC Power +5V -
Stromversorgung
GPIO 02 (SDA1, I²C) –
I²C Datenleitung
GPIO 03 (SCL1, I²C) –
I²C Taktleitung
GPIO 27 (GPIO_GEN2) –
ID_SD (I²C ID EEPROM) –
ID_SC (I²C ID EEPROM) –
Zustandsüberwachung S.USV
ID Datenleitung
ID Taktleitung
S1
