Benutzerhandbuch S.USV pi solutions / Revision 1.2

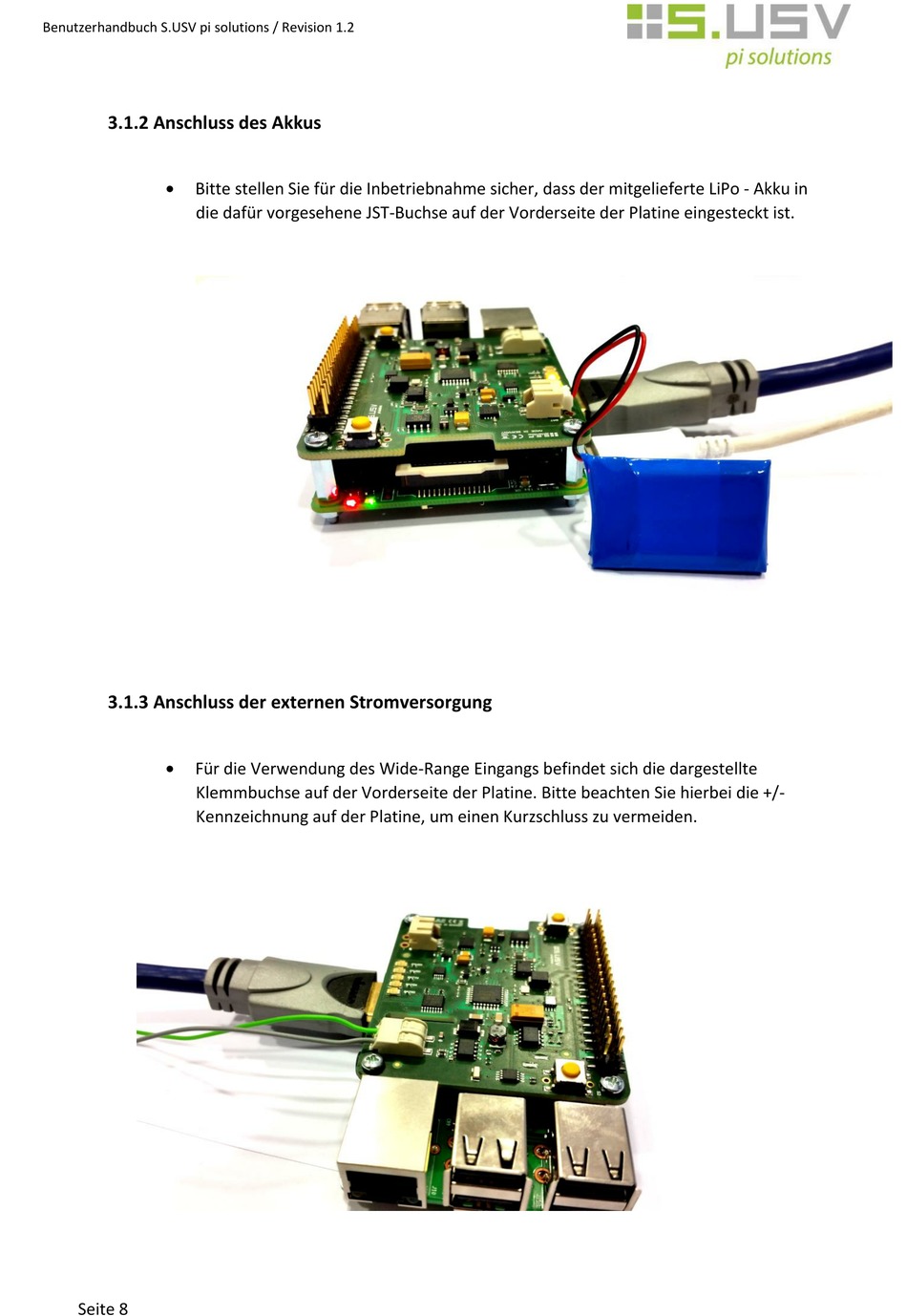

3.1.2 Anschluss des Akkus


Bitte stellen Sie für die Inbetriebnahme sicher, dass der mitgelieferte LiPo - Akku in
die dafür vorgesehene JST-Buchse auf der Vorderseite der Platine eingesteckt ist.

3.1.3 Anschluss der externen Stromversorgung


Für die Verwendung des Wide-Range Eingangs befindet sich die dargestellte
Klemmbuchse auf der Vorderseite der Platine. Bitte beachten Sie hierbei die +/-
Kennzeichnung auf der Platine, um einen Kurzschluss zu vermeiden.
Seite 8
