Funktionen - S.USV pi solutions Benutzerhandbuch

Benutzerhandbuch S.USV pi solutions / Revision 1.2

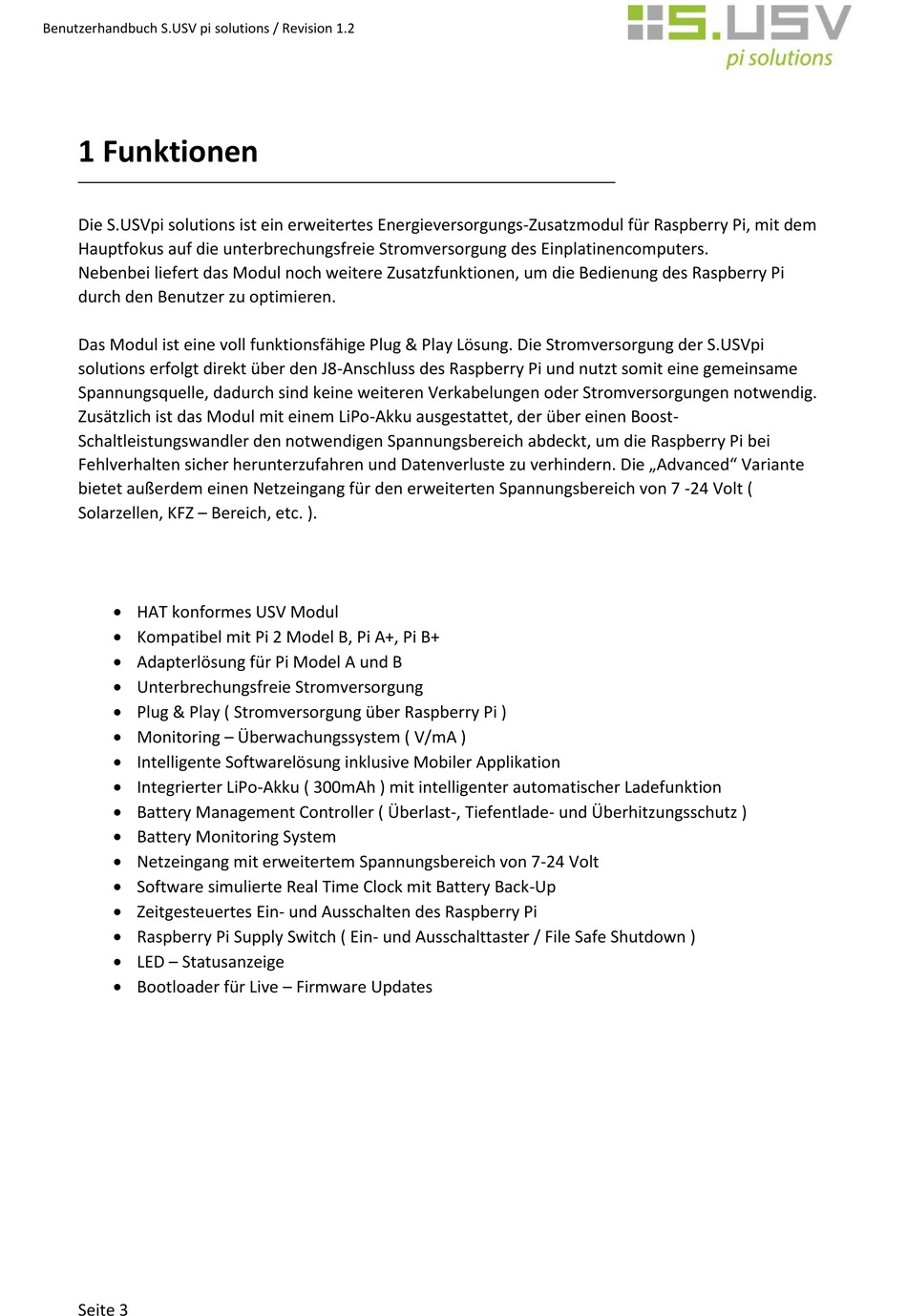

1 Funktionen

Die S.USVpi solutions ist ein erweitertes Energieversorgungs-Zusatzmodul für Raspberry Pi, mit dem
Hauptfokus auf die unterbrechungsfreie Stromversorgung des Einplatinencomputers.
Nebenbei liefert das Modul noch weitere Zusatzfunktionen, um die Bedienung des Raspberry Pi
durch den Benutzer zu optimieren.
Das Modul ist eine voll funktionsfähige Plug & Play Lösung. Die Stromversorgung der S.USVpi
solutions erfolgt direkt über den J8-Anschluss des Raspberry Pi und nutzt somit eine gemeinsame
Spannungsquelle, dadurch sind keine weiteren Verkabelungen oder Stromversorgungen notwendig.
Zusätzlich ist das Modul mit einem LiPo-Akku ausgestattet, der über einen Boost-
Schaltleistungswandler den notwendigen Spannungsbereich abdeckt, um die Raspberry Pi bei
Fehlverhalten sicher herunterzufahren und Datenverluste zu verhindern. Die „Advanced" Variante
bietet außerdem einen Netzeingang für den erweiterten Spannungsbereich von 7 -24 Volt (
Solarzellen, KFZ – Bereich, etc. ).
 HAT konformes USV Modul
 Kompatibel mit Pi 2 Model B, Pi A+, Pi B+
 Adapterlösung für Pi Model A und B
 Unterbrechungsfreie Stromversorgung
 Plug & Play ( Stromversorgung über Raspberry Pi )
 Monitoring – Überwachungssystem ( V/mA )
 Intelligente Softwarelösung inklusive Mobiler Applikation
 Integrierter LiPo-Akku ( 300mAh ) mit intelligenter automatischer Ladefunktion
 Battery Management Controller ( Überlast-, Tiefentlade- und Überhitzungsschutz )
 Battery Monitoring System
 Netzeingang mit erweitertem Spannungsbereich von 7-24 Volt
 Software simulierte Real Time Clock mit Battery Back-Up
 Zeitgesteuertes Ein- und Ausschalten des Raspberry Pi
 Raspberry Pi Supply Switch ( Ein- und Ausschalttaster / File Safe Shutdown )
 LED – Statusanzeige
 Bootloader für Live – Firmware Updates
Seite 3
