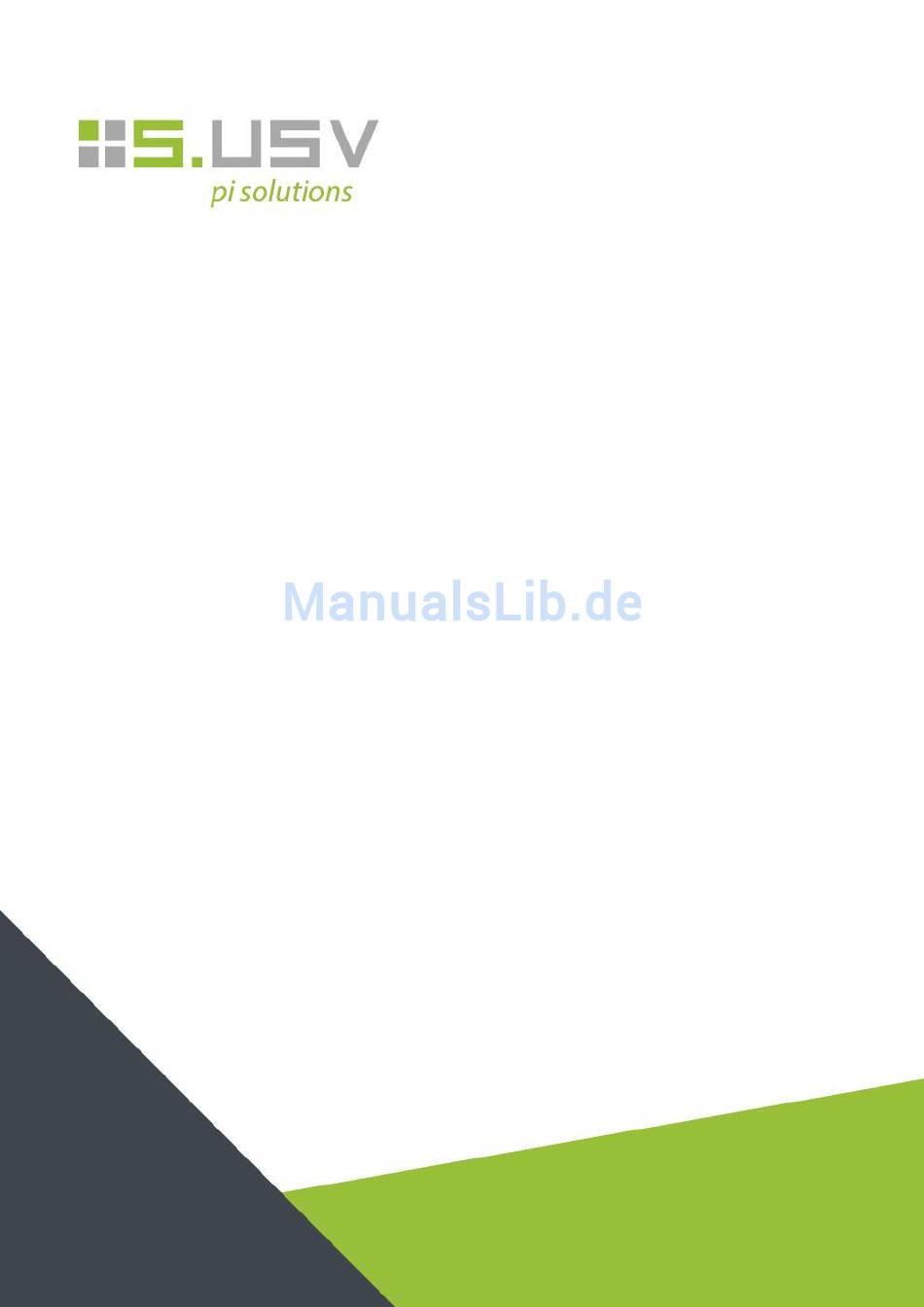

- Seite 1 Benutzerhandbuch S.USV pi solutions Kompatibel zu S.USV pi basic und S.USV pi advanced Revision 1.2 | Datum 03.11.2015...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch S.USV pi solutions / Revision 1.2 Inhaltsverzeichnis 1 Funktionen ..........................3 2 Technische Spezifikationen ....................4 2.1 Übersicht .......................... 5 2.2 Ausführung ........................6 2.3 LED - Statusanzeige ......................6 3 Installationsanleitung ......................7 3.1 Hardware ......................... 7 3.1.1 Inbetriebnahme S.USV ....................7 3.1.2 Anschluss des Akkus .................... -
Seite 3: Funktionen
Benutzerhandbuch S.USV pi solutions / Revision 1.2 1 Funktionen Die S.USVpi solutions ist ein erweitertes Energieversorgungs-Zusatzmodul für Raspberry Pi, mit dem Hauptfokus auf die unterbrechungsfreie Stromversorgung des Einplatinencomputers. Nebenbei liefert das Modul noch weitere Zusatzfunktionen, um die Bedienung des Raspberry Pi durch den Benutzer zu optimieren. -
Seite 4: Technische Spezifikationen
Benutzerhandbuch S.USV pi solutions / Revision 1.2 2 Technische Spezifikationen Seite 4... -
Seite 5: Übersicht
Benutzerhandbuch S.USV pi solutions / Revision 1.2 2.1 Übersicht GPIO Connection Power Off Power On Reboot Battery Connection Extern Connection Lighting Indicators Seite 5... -
Seite 6: Ausführung
Power Off / Reboot: Drücken Sie den Taster für einen Neustart oder halten Sie diesen mindestens 3 Sekunden lang zum Herunterfahren. Power On: Drücken Sie den Taster zum Hochfahren des Raspberry Pi. Lighting Indicators: LED-Statusanzeige für die S.USV / Raspberry Pi. 2.3 LED - Statusanzeige Anzeige GREEN (Blinkend) Startup –... -
Seite 7: Installationsanleitung
Benutzerhandbuch S.USV pi solutions / Revision 1.2 3 Installationsanleitung 3.1 Hardware Um über die vollständige Funktionalität der S.USV zu verfügen, empfehlen wir den Akku im ersten Schritt vollständig zu laden. Darüber hinaus empfehlen wir ein Netzteil mit mindestens 2 Ampere, um den Raspberry Pi zu betreiben. -
Seite 8: Anschluss Des Akkus
Benutzerhandbuch S.USV pi solutions / Revision 1.2 3.1.2 Anschluss des Akkus Bitte stellen Sie für die Inbetriebnahme sicher, dass der mitgelieferte LiPo - Akku in die dafür vorgesehene JST-Buchse auf der Vorderseite der Platine eingesteckt ist. 3.1.3 Anschluss der externen Stromversorgung ... -
Seite 9: Verwendung Der Taster
Beide Taster verfügen über entsprechende Durchkontaktierungen, somit können diese an jede beliebige Stelle Ihres Gehäuses geführt werden. 3.1.5 GPIO – Port Für die Stromversorgung, sowie die Datenübertragung der S.USV stehen folgende GPIO – Pins in Verwendung: Pin #02: DC Power +5V -... -
Seite 10: Software
Der verwendete ID EEPROM enthält Daten für die Identifizierung des Add-On Boards, dadurch weiß der Raspberry Pi welche Hardware sich auf dem Board befindet und wie die GPIOs eingerichtet werden müssen. Dies ermöglicht es der S.USV pi solutions bei Systemstart der Pi Software erfolgreich identifiziert zu werden, einschließlich das Laden aller erforderlichen Treiber. - Seite 11 Benutzerhandbuch S.USV pi solutions / Revision 1.2 1. Zuerst müssen Sie die entsprechenden I²C-Tools installieren, dadurch sind Sie in der Lage alle Geräte zu überprüfen, die mit der Raspberry Pi verbunden sind. Um die I²C-tools Utility zu installieren, führen Sie bitte folgende Befehle im Terminal...
- Seite 12 Benutzerhandbuch S.USV pi solutions / Revision 1.2 blacklist spi-bcm2708 blacklist i2c-bcm2708 Mit folgendem Befehl öffnen Sie die Datei im Editor: sudo nano /etc/modprobe.d/raspi-blacklist.conf bearbeiten Sie hier die Datei wie oben beschrieben, speichern und schließen Sie anschließend die Datei mit Control-X Y <return>...
-
Seite 13: S.usv
Geräte anzeigen lassen: sudo i2cdetect -y 1 Zwei I²C-Adressen sind im Einsatz – 0x0F für die S.USV und 0x68 für die Real Time Clock, die sich auf der S.USV befindet. Beachten Sie bitte bei den Vorgängermodellen den Befehl in sudo i2cdetect -y 0 abzuändern. -
Seite 14: Rtc - Real Time Clock
./susvd -start Der erfolgreiche Start des Daemon wird in der Konsolenausgabe angezeigt. 5. Wenn alles erledigt ist, können Sie die volle Funktionalität der S.USV verwenden. 3.2.4 RTC – Real Time Clock Die integrierte Real Time Clock ist eine nützliche Zugabe für den Raspberry Pi. Bei bestehender Ethernet-Verbindung wird die aktuelle Uhrzeit mit dem Internet über den NTP(Network Time... - Seite 15 Benutzerhandbuch S.USV pi solutions / Revision 1.2 Für die ältere Rev.1 Pi: echo ds1307 0x68 > /sys/class/i2c-adapter/i2c-0/new_device 2. Überprüfen Sie nun die Zeit auf dem RTC-Modul mit: sudo hwclock -r Sollte dies der erste Einsatz der Real Time Clock sein, wird Sie das Datum 1.Januar 2000 zurück melden.
-
Seite 16: Client Software
S.USV Status und reagiert entsprechend auf verschiedene Ereignisse. Der S.USV Daemon wird einmal gestartet und fortan im Hintergrund ausgeführt. 2. Der S.USV Client (susv), ermöglicht dem Benutzer den aktuellen Status der S.USV auszulesen, sowie diese zu kontrollieren. Zum Beispiel, das manuelle Aktivieren oder Deaktivieren der Ladeschaltung. -
Seite 17: S.usv - Daemon
Benutzerhandbuch S.USV pi solutions / Revision 1.2 4.1 S.USV – Daemon Der S.USV Daemon ist für die Überwachung und Steuerung der S.USV in Verbindung mit dem Raspberry Pi verantwortlich. Der S.USV Daemon erstellt ein Protokoll in der Datei: /var/log/susvd.log In den folgenden Abschnitten werden die einzelnen Optionen aufgezeigt. - Seite 18 ./susv -auto <0/1> (Default Wert = 1) Dieser Wert bestimmt das Startverhalten des S.USV Daemon. Der Wert "1" aktiviert den Autostart, der Wert "0" deaktiviert den Autostart. Beachten Sie bitte, dass der S.USV Daemon Service bei deaktiviertem Autostart manuell gestartet werden muss, um eine Korrektheit der S.USV Funktion zu garantieren.
-
Seite 19: Daemon Steuerung
Benutzerhandbuch S.USV pi solutions / Revision 1.2 4.1.2 Daemon Steuerung Zur Steuerung des S.USV Daemon wechseln Sie in das Verzeichnis /opt/susvd und führen folgende Befehle als Superuser aus: sudo ./susvd -start Startet den S.USV Daemon-Service und dessen Konfiguration. sudo ./susvd -stop Stoppt den S.USV Daemon Service. - Seite 20 Benutzerhandbuch S.USV pi solutions / Revision 1.2 ./susv -chrgon Aktiviert die Ladeschaltung. Erlaubt das manuelle Aktivieren der Akku Ladeschaltung. (Hinweis: Die Konfiguration der Ladeschaltung wird im EEPROM gespeichert und bei Systemstart geladen.) ./susv -chrgoff Deaktivieren der Ladeschaltung. Erlaubt das manuelle Deaktivieren der Akku Ladeschaltung.
- Seite 21 Benutzerhandbuch S.USV pi solutions / Revision 1.2 ./susv -vin Auslesen der Eingangsspannung. Mit diesem Befehl ist es möglich, die aktuelle Eingangsspannung zu überprüfen. ./susv -pwrext Auslesen des externen Stromverbrauchs. Bei Versorgung über den externen Spannungseingang kann der aktuelle externe Stromverbrauch mit diesem Befehl überprüft werden.
- Seite 22 Benutzerhandbuch S.USV pi solutions / Revision 1.2 ./susv -pwrbat Auslesen des Stromverbrauchs der Batterie. Bei Versorgung über Akku kann der aktuelle Stromverbrauch des Akkus mit diesem Befehl überprüft werden. ./susv -capbat Auslesen der Batterie - Restkapazität Dieser Befehl erlaubt es, die aktuelle Batteriespannung sowie die verbleibende Akkukapazität auszulesen.
- Seite 23 Benutzerhandbuch S.USV pi solutions / Revision 1.2 sudo ./susv -chrgpwr <300/500/1000> (Bitte verwenden Sie diesen Befehl als Superuser) Konfiguriert den Ladestrom für den Akku. Verwenden Sie diesen Befehl, um die aktive Ladestromstärke zu konfigurieren. Um die Ladezeit der Akkus zu minimieren stehen folgende Stromstärken zur Verfügung: ...
- Seite 24 (Bitte verwenden Sie diesen Befehl als Superuser) Konfiguriert die I²C-Adresse der S.USV. Um mögliche Kompatibilitätsprobleme zu vermeiden, besteht die Möglichkeit, die S.USV I²C- Adresse über diesen Befehl zu verändern. Überprüfen Sie die verwendete Adresse über den Befehl i2cdetect -y 1.
- Seite 25 Benutzerhandbuch S.USV pi solutions / Revision 1.2 ./susv -status S.USV Status auslesen. Dieser Befehl erlaubt es, den Status der S.USV auszulesen. Hierfür werden alle möglichen Zustände bereitgestellt, sowie die aktuelle Spannungsquelle und dessen Stromverbrauch. Seite 25...
- Seite 26 Benutzerhandbuch S.USV pi solutions / Revision 1.2 Seite 26...
