Inhaltszusammenfassung für Panasonic Light Pen II

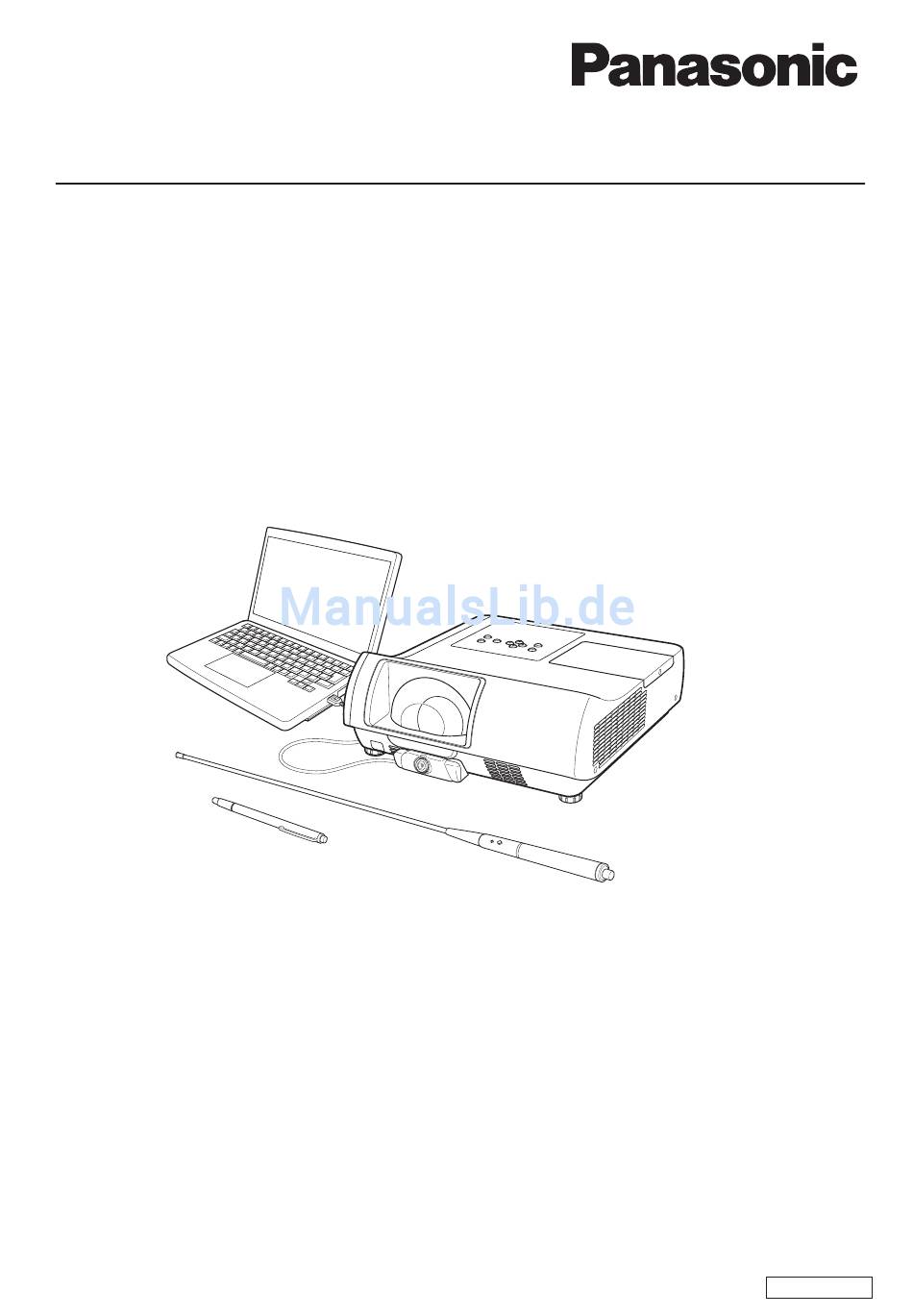

- Seite 1 Bedienungsanleitung Light Pen II [Windows/Mac OS] GERMAN...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·2 Verwendung von Zeiger/Pointer und Stift ·... -
Seite 3: Verwendung Von Zeiger/Pointer Und Stift
Verwendung von Zeiger/Pointer und Stift Zeiger/Pointer Infrarot-Sender Vor der Verwendung von Zeiger/Pointer Schrauben Sie die lange Stange in das Gehäuse des Zeigers/Pointer, bis sie fest sitzt. Installieren Sie die Batterien. (Siehe Seite 4) Verwendung von Pointer Stab Während Sie auf die Taste drücken, wenn die LED-Lampe leuchtet, leuchtet der Infrarotstrahl der LED am Ende der Stange ebenfalls. -
Seite 4: Einlegen Und Entfernen Der Batterien
Verwendung von Pointer und Stift (Fortsetzung) Einlegen und Entfernen der Batterien 1) Wie in den folgenden Abbildungen gezeigt drehen. 2) Legen Sie die Batterien (zwei) ein und drehen Sie in der umgekehrten Richtung. * Entfernen Sie die Batterien in der umgekehrten Reihenfolge zur Installation. -
Seite 5: Verwendung Mit Windows
Schritt 1: Legen Sie die CD-ROM in das CD-ROM-Laufwerk. Schritt 2: Starten Sie die Einrichtungs-Datei. Schritt 3: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation der Software abzuschließen. Laden Sie sich die neueste Softwareversion „Light Pen II“ von unserer Website herunter. (http://panasonic.net/avc/projector/). •... -
Seite 6: Einrichtung Der Interaktiven Funktionen
Verwendung mit Windows (Fortsetzung) Einrichtung der interaktiven Funktionen Calibration Führen Sie bitte zuerst eine Kalibrierung aus, damit der Sensor des Projektors die Position der Projektionsfläche genau erfassen kann. Schritt 1: Schließen Sie die interaktive Kamera an den Projektor und an den PC mithilfe eines USB-Kabels an. Schritt 2: Starten Sie „LightPenII“... -
Seite 7: Einstellung, Um Die Einrichtung Zu Starten
Verwendung mit Windows (Fortsetzung) Einstellung, um die Einrichtung zu starten Schritt 1: Klicken Sie mit der linken Maustaste auf das „SPIIdriver System“ Symbol in der Taskleiste. Schritt 2: Wählen Sie „StartUp“, sodass daneben eine Markierung erscheint, so wie es unten aufgeführt wird. Hinweis Wenn „StartUp“... -
Seite 8: Verwendung Der Interaktiven Funktionen
Verwendung mit Windows (Fortsetzung) Verwendung der interaktiven Funktionen Starten Sie „LightPenII“ -Software vom Startmenü oder dem Desktop. Das Mouse-Symbol erscheint in der Taskleiste unten im Bildschirm und die Werkzeugleiste erscheint auf der rechten Seite des Bildschirms. Funktionen der Symbole in der Werkzeugleiste Maus Funktionen wie eine PC-Maus Roter Stift... -
Seite 9: Formwerkzeug
Verwendung mit Windows (Fortsetzung) Formwerkzeug Klicken Sie auf das Formwerkzeugsymbol, um das Formmenü wie unten gezeigt zu öffnen und wählen Sie die Form aus, die Sie zeichnen möchten. Weißwandtafel-Modus Wählen Sie das Weißwandtafelmodus-Symbol aus , um den Hintergrund des PC-Bildschirms weiß zu gestalten. -
Seite 10: Bearbeitungswerkzeug
Verwendung mit Windows (Fortsetzung) Bearbeitungswerkzeug Wählen Sie das Symbol des Bearbeitungswerkzeugs aus, um die Bearbeitungswerkzeugleiste wie unten gezeigt zu öffnen, wählen Sie die Funktion aus, die Sie zum Bearbeiten verwenden. Symbol Beschreibung Objekt auswählen Objekt drehen Drucken Rückgängig Wiederholen Maus-Modus und Stift-Modus Nach dem Start ist der Maus-Modus aktiv. -
Seite 11: Schnelles Umschalten Zwischen Maus- Und Stiftmodi
Verwendung mit Windows (Fortsetzung) Schnelles Umschalten zwischen Maus- und Stiftmodi Klicken Sie auf den Zeiger oder die Stiftspitze (Roter Stift/Grüner Stift/Blauer Stift/Marker-Stift) über-oder unterhalb des Bildschirms, um zwischen Maus- und Stiftmodi zu wechseln. ・ Im Stift-Modus wird automatisch die letzte ausgewählte Farbe verwendet. Ändern der Position und Anzeigen/Verbergen der Werkzeugleiste Die Position der Werkzeugleiste kann verändert werden und es gibt die Option, sie anzuzeigen oder zu verbergen. -
Seite 12: Powerpoint Tool
Verwendung mit Windows (Fortsetzung) PowerPoint Tool Schritt 1: Klicken Sie auf das Mouse-Symbol in der Taskleiste. Schritt 2: Stellen Sie „PowerPoint Tool Setting“ auf „On“. Schritt 3: Wenn sich eine PowerPoint Datei im „Slide Show“ Modus befindet, erscheint die PowerPoint Tool Werk- zeugleiste auf der rechten Seite des Bildschirms. -
Seite 13: Verwendung Mit Mac Os
Schritt 4: Starten Sie „LightPenII 2.1.1“. ACHTUNG Starten Sie die Software nicht direkt von der CD-ROM. Laden Sie sich die neueste Softwareversion „Light Pen II“ von unserer Webseite herunter. (http://panasonic.net/avc/projector/). Deinstallieren der LightPenII-Software Schritt 1: Ziehen Sie [Light Pen II 2.1.1] in den zu installierenden Ordner. -
Seite 14: Einrichtung Der Interaktiven Funktionen
Verwendung mit Mac OS (Fortsetzung) Einrichtung der interaktiven Funktionen Calibration Führen Sie bitte zuerst eine Kalibrierung aus, damit der Sensor des Projektors die Position der Projektionsfläche genau erfassen kann. Schritt 1: Schließen Sie den Projektor und den MAC an, indem Sie das beigelegte USB-Kabel verwenden. Schritt 2: Klicken Sie doppelt auf das Verknüpfungssymbol „LightPenII 2.1.1.app“... -
Seite 15: Einstellung, Um Die Einrichtung Zu Starten
Verwendung mit Mac OS (Fortsetzung) Einstellung, um die Einrichtung zu starten Schritt 1: Klicken Sie mit der linken Maustaste auf das „LightPenII“ -Symbol in der Menüleiste. Schritt 2: Wählen Sie „StartUp“, sodass daneben eine Markierung erscheint, wie unten gezeigt. Hinweis Wenn „StartUp“... -
Seite 16: Verwendung Der Interaktiven Funktionen
Verwendung mit Mac OS (Fortsetzung) Verwendung der interaktiven Funktionen Doppelklicken Sie auf das Verknüpfungssymbol von “LightPenII 2.1.1.app” oder “LightPenII 2.1.1.app”. Das Symbol erscheint in der Taskleiste oben im Bildschirm und die Werkzeugleiste erscheint auf der rechten Seite des Bildschirms. Funktionen der Symbole in der Werkzeugleiste Position der Werkzeugleiste Bewegt die Werkzeugleiste auf die rechte oder linke Seite des Bildschirms Maus... -
Seite 17: Maus-Modus Und Stift-Modus
Verwendung mit Mac OS (Fortsetzung) Maus-Modus und Stift-Modus Nach dem Start ist der Maus-Modus aktiv. Verwenden Sie den Zeiger oder den Stift, um den Mauszeiger zu bewegen. ・ Wenn Sie den Stift verwenden, drücken Sie die Spitze des Stifts auf den Bildschirm. ・... -
Seite 18: Schnelles Umschalten Zwischen Maus- Und Stiftmod
Verwendung mit Mac OS (Fortsetzung) Schnelles Umschalten zwischen Maus- und Stiftmod Klicken Sie auf den Zeiger oder die Stiftspitze (Roter Stift/Grüner Stift/Blauer Stift/Schwarzer Stift/Marker-Stift) oder unterhalb des Bildschirms, um zwischen Maus- und Stiftmodi zu wechseln. ・ Im Stift-Modus wird automatisch die letzte ausgewählte Farbe verwendet. Ändern der Position und Anzeigen/Verbergen der Werkzeugleiste Die Position der Werkzeugleiste kann verändert werden und es gibt die Option, sie anzuzeigen oder zu verbergen. -
Seite 19: Interaktive Funktionen Desaktivieren
Verwendung mit Mac OS (Fortsetzung) Interaktive Funktionen desaktivieren Schritt 1: Klicken Sie mit der linken Maustaste auf das „LightPenII“ -Symbol in der Menüleiste. Schritt 2: Wählen Sie „Exit“, um die Software zu beenden. (Sie können dies entweder vom Bildschirm oder vom Computer aus tun.) -
Seite 20: Fehlersuche
Fehlersuche F1. Es erscheint die Meldung „LightPenII cannot be found/wird nicht gefunden“. A: Überprüfen Sie folgende Dinge. 1. Kontrollieren Sie, ob das USB-Kabel sicher angeschlossen ist und der USB-Port richtig funktioniert. Wenn die folgende Warnung erscheint, schließen Sie den Projektor und den Computer an, indem Sie das beigelegte USB-Kabel verwenden und dann starten Sie das Programm neu. - Seite 21 Fehlersuche (Fortsetzung) F2: Wenn Sie den LightPenII kalibrieren, werden die grünen + Markierungen nicht schwarz und die Kalibrierung kann nicht fortgesetzt werden. A: Dies kann durch eins der folgenden Dinge ausgelost werden. 1. Überprüfen Sie Folgendes. Ist die Batterieladung von Stift oder Zeiger ausreichend? Befindet sich die Spitze des Zeigers oder Stifts im Schatten auf dem Bildschirm? Wenn der Sensor die LED in der Spitze des Zeigers oder Stiftes nicht finden kann, funktioniert er nicht Bringen Sie die Spitze des Stiftes nicht in den Schatten.
- Seite 22 Fehlersuche (Fortsetzung) F6: Warum erscheint diese Nachricht? „Strong lighting in the environment may cause light pen to stop functioning normally.“ A: Das Umgebungslicht ist zu hell Störendes Licht kann weiß erscheinen, wie unten gezeigt wird. Bewegen Sie solche Lichtquelle oder den Bildschirm weg, schalten Sie das Licht aus, verwenden Sie Gardinen oder versuchen Sie andere Maßnahmen, um solche Störungen zu vermeiden.
-
Seite 23: Markenzeichen
Ein unautorisierter Gebrauch sowie eine Vervielfältigung, auch auszugsweise, der Software und Dokumentation dieses Produkts sind verboten. • Panasonic übernimmt keinerlei Haftung für Schäden oder irgendwelche anderen Folgen des Gebrauchs der Software und Dokumentation dieses Produkts. • Panasonic behält sich das Recht vor, jederzeit Änderungen an den Software-Spezifikationen dieses Produkts sowie am Inhalt dieses Handbuchs vorzunehmen.
