LANCOM 7111 VPN – LANCOM 8011 VPN
Kapitel 2: Installation
2.3.2
Die Anschlüsse des Geräts
Die Anschlüsse und Schalter des Routers sind auf Vorder- und Rückseite ver-
teilt:

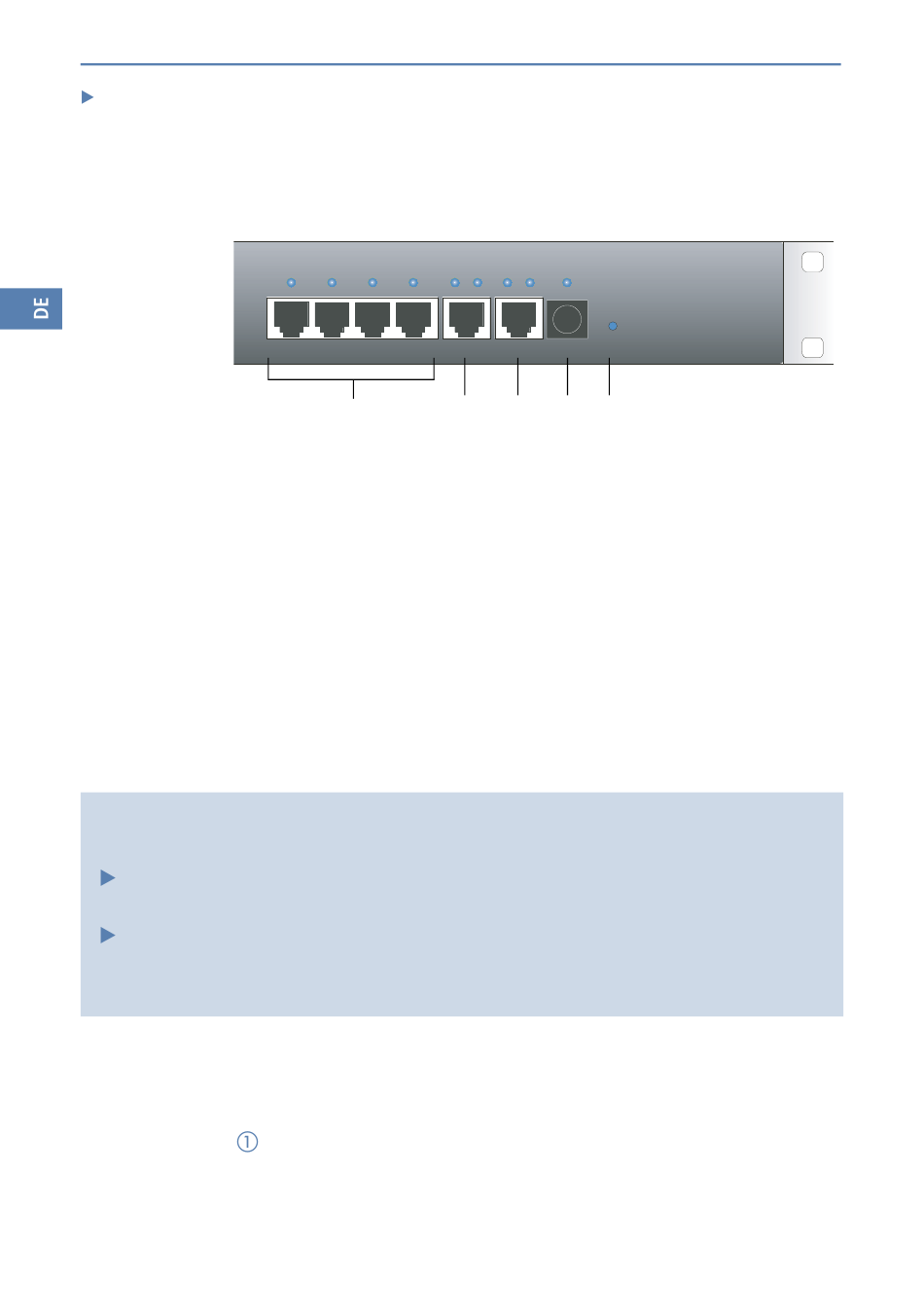

Auf der Vorderseite befinden sich die folgenden Anschlüsse:
³
·
»
¿
´
Auf der Rückseite befinden sich außerdem:
²
¶
Der Reset-Schalter hat zwei verschiedene Funktionen, die durch unterschiedlich lange Betä-
tigungszeiten des Tasters ausgelöst werden:
Neustart des Geräts (weicher Reset) – der Schalter wird kürzer als 5 Sekunden
gedrückt. Das Gerät startet neu.
Zurücksetzen der Konfiguration (harter Reset) – der Schalter wird länger als 5 Sekun-
den gedrückt. Alle LEDs am Gerät leuchten dauerhaft auf. Sobald der Reset-Schalter frei-
gegeben wird startet das Gerät mit Werkseinstellungen neu.
2.4
Installation der Hardware
Die Installation des LANCOM VPN erfolgt in folgenden Schritten:
24
ETH4
ETH3
ETH2
ETH1
³
Vier 10/100Base-Tx-Anschlüsse für lokale Netzwerke
WAN-Anschluss
ISDN/S
-Anschluss
0
Serielle Konfigurationsschnittstelle
Reset-Schalter
Netzschalter
Anschluss für das Kaltgerätekabel
Montage – montieren Sie das Gerät in einem freien 19"-Einschub in
einem entsprechenden Serverschrank. Bringen Sie ggf. die Gummifüße auf
WAN
ISDN
COM
·
»
¿ ´
LANCOM 8011 VPN
