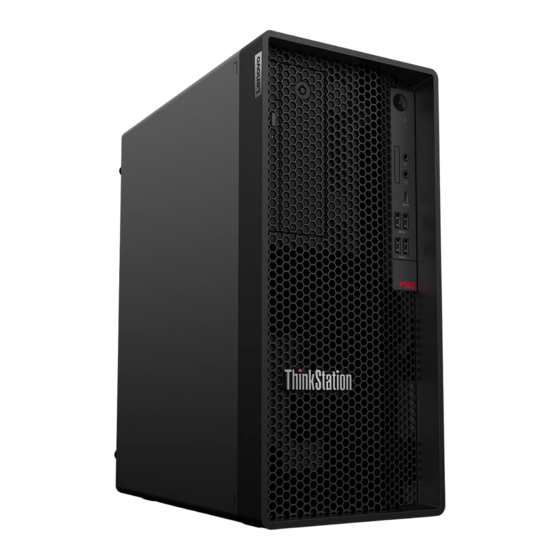

Lenovo ThinkStation P360 Tower Benutzerhandbuch

Lenovo ThinkStation P360 Tower Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für ThinkStation P360 Tower:

Werbung

Quicklinks

Diese Anleitung herunterladen
P360 Tower
Benutzerhandbuch

Werbung

loading

Verwandte Anleitungen für Lenovo ThinkStation P360 Tower

Inhaltszusammenfassung für Lenovo ThinkStation P360 Tower

  • Seite 1 P360 Tower Benutzerhandbuch...
  • Seite 2 Allgemeine Hinweise zu Sicherheit und Kompatibilität • Einrichtungsanleitung Vierte Ausgabe (Juni 2023) © Copyright Lenovo 2022, 2023. HINWEIS ZU EINGESCHRÄNKTEN RECHTEN (LIMITED AND RESTRICTED RIGHTS NOTICE): Werden Daten oder Software gemäß einem GSA-Vertrag (General Services Administration) ausgeliefert, unterliegt die Verwendung,...
  • Seite 3 Modelle) ....Lenovo Diagnosetools ... . Zubehör erwerben ....
  • Seite 4 Grafikkartenhalter ... . Lenovo telefonisch kontaktieren ..Grafikkarte ....
  • Seite 5 Einführung zu Ihrem Lenovo Computer ® Vielen Dank, dass Sie sich für einen Lenovo Computer entschieden haben! Wir arbeiten stetig daran, Ihnen nur die besten Lösungen zu liefern. Lesen Sie vor Beginn die folgenden Informationen: • Die Abbildungen in dieser Dokumentation können sich von Ihrem Produkt unterscheiden.
  • Seite 6 P360 Tower Benutzerhandbuch...
  • Seite 7 USB 3.2-Anschlüsse Gen 2 * für ausgewählte Modelle Betriebsanzeige Zeigt den Systemstatus des Computers an. • Ein: Der Computer startet oder läuft bereits. • Anzeige ist aus: Der Computer ist ausgeschaltet oder wird im Ruhezustand betrieben. © Copyright Lenovo 2022, 2023...
  • Seite 8 • Blinkend: Der Computer befindet sich im Energiesparmodus. Headset-Anschluss Der Headset-Anschluss ist kompatibel mit: • Kopf- oder Ohrhörern mit einem 3,5-mm-TRS-Klinkenstecker (3-polig) • Headsets mit einem CTIA-konformen 3,5-mm-TRRS-Klinkenstecker (4-polig) Anmerkung: Dieser Headset-Anschluss unterstützt keine eigenständigen externen Mikrofone mit einem TRS-Klinkenstecker (3-polig) oder Headsets mit einem OMTP-konformen TRRS-Klinkenstecker (4-polig). Verwandte Themen •...
  • Seite 9 Rückansicht Menüop- Beschreibung Beschreibung nüopti- tion Audioausgangsanschluss Optionaler Anschluss* ™ ™ HDMI -Ausgangsanschluss DisplayPort -Ausgangsanschlüsse USB 3.2-Anschluss Gen 1 (mit intelligenter USB 3.2-Anschlüsse Gen 1 Power-On-Funktion) PS/2-Mausanschluss* Öse für Sicherheitsschloss PS/2-Tastaturanschluss* Ethernet-Anschluss E-Schloss-Schlitze Serieller Anschluss* PCI Express-Kartenbereich Kabelklemmenschlitze Schlitz für Sicherheitsschloss Netzkabelanschluss * für ausgewählte Modelle Optionaler Anschluss...
  • Seite 10 Verwandte Themen • „USB-Spezifikationen“ auf Seite 8. • „Externen Bildschirm anschließen“ auf Seite 11. • „Kabelgewirr mit einer Kabelklemme vermeiden“ auf Seite 12. • „Computer sperren“ auf Seite 17. • „Die intelligente Power-On-Funktion aktivieren oder deaktivieren (für ausgewählte Modelle)“ auf Seite 26. P360 Tower Benutzerhandbuch...
  • Seite 11 Interne Speicherlaufwerke Interne Speicherlaufwerke sind Einheiten, die der Computer zum Lesen und Speichern von Daten verwendet. Sie können Laufwerke zum Computer hinzufügen, um die Speicherkapazität zu erweitern und das Lesen anderer Datenträgertypen auf dem Computer zu ermöglichen. Menüop- Beschreibung Funktion tion Gehäuse für flaches optisches In der Laufwerkhalterung können Sie ein flaches optisches Laufwerk...
  • Seite 12 Menüop- Beschreibung Funktion tion Steckplätze für M.2-Solid- In ausgewählten Modellen sind bis zu zwei M.2-Solid-State-Laufwerke State-Laufwerk installiert. In diesem Gehäuse können Sie die folgenden Speicherlaufwerke installieren: Halterung für primäres 3,5- Zoll-Speicherlaufwerk • 3,5-Zoll-Speicherlaufwerk • 2,5-Zoll-Speicherlaufwerk mit einem Speicherlaufwerkskonverter Sie können ein 2,5-Zoll-Speicherlaufwerk in diesem Gehäuse Halterung für primäres installieren, wenn das Gehäuse des primären 3,5-Zoll- 2,5-Zoll-Speicherlaufwerk*...
  • Seite 13 Merkmale und technische Daten Ausführliche technische Daten zu Ihrem Computer finden Sie unter https://psref.lenovo.com • Breite: 170 mm Abmessungen • Höhe: 376 mm • Tiefe: 315,4 mm Gewicht (ohne Verpackung) Maximalkonfiguration bei Lieferung: 9,57 kg Geben Sie Device Manager in das Windows-Suchfeld ein und drücken Sie dann die Hardwarekonfiguration Eingabetaste.
  • Seite 14 • SD-Kartensteckplatz (unterstützt SD-Kartenleser*) • Hauptspeichersteckplätze • Steckplätze für M.2 Solid-State-Laufwerk Gen 4 • Gehäuse für flaches optisches Laufwerk* Erweiterung • PCI-Express-x1-Kartensteckplätze • PCI-Express-x16-Grafikkartensteckplatz Gen 4 • PCI-Express-x16 Gen 4-Kartensteckplatz (übertragbare Linkbreite x4) • Speicherlaufwerkgehäuse* • Bluetooth* Netzwerkfunktionen • Ethernet LAN •...
  • Seite 15 • USB-C (3.2 Gen 1)-Anschluss folgender Adresse können Sie USB-C-Zubehör • USB-C-Anschluss (3.2 Gen 2) erwerben https://www.lenovo.com/accessories • USB-C-Anschluss (Thunderbolt 3) • USB-C (Thunderbolt 4)-Anschluss Hinweis zur USB-Übertragungsrate Abhängig von zahlreichen Faktoren wie z. B. den Verarbeitungskapazitäten von Host und Peripheriegeräten, den Dateiattributen und anderen Faktoren im Zusammenhang mit der Systemkonfiguration und Betriebsumgebung variiert die tatsächliche Übertragungsrate über die verschiedenen USB-Anschlüsse an...
  • Seite 16 P360 Tower Benutzerhandbuch...
  • Seite 17 1. Klicken Sie mit der rechten Maustaste auf eine freie Stelle auf dem Desktop und wählen Sie „Anzeigeeinstellungen“ aus. 2. Wählen Sie die Anzeige aus, die Sie konfigurieren möchten, und nehmen Sie die gewünschten Anzeigeeinstellungen vor. © Copyright Lenovo 2022, 2023...
  • Seite 18 Kabelgewirr mit einer Kabelklemme vermeiden Anmerkung: Sie können eine Kabelklemme bei Lenovo erwerben. So vermeiden Sie Kabelgewirr von Einheiten (z. B. Tastatur oder Maus) mit einer Kabelklemme: 1. Ziehen Sie die Kabel durch die Kerben in der Klemme. 2. Installieren Sie die Klemme wie in der Abbildung dargestellt.
  • Seite 19 2. Wählen Sie ein Energieschema aus oder passen Sie eines nach Ihren Wünschen an. Daten übertragen Mit der integrierten Bluetooth-Technologie können Sie Daten schnell zwischen Einheiten mit denselben Merkmalen übertragen. Sie können auch einen Datenträger oder eine Speicherkarte für die Datenübertragung verwenden. © Copyright Lenovo 2022, 2023...
  • Seite 20 Bluetooth-fähige Einheit anschließen (für ausgewählte Modelle) Sie können Ihren Computer mit allen Arten von Bluetooth-fähigen Geräten verbinden, wie Tastaturen, Mäuse, Smartphones oder Lautsprecher. Platzieren Sie die Einheit, mit der Sie eine Verbindung herstellen möchten, weniger als 10 m vom Computer entfernt. 1.
  • Seite 21 3. Drücken Sie auf die Karte und entfernen Sie sie aus dem Computer. Bewahren Sie die Karte für eine spätere Verwendung sicher auf. Zubehör erwerben Wenn Sie das Leistungsspektrum Ihres Computers erweitern möchten, bietet Ihnen Lenovo verschiedene Hardwarezubehörteile und -Upgrades an. Zu diesen Zusatzeinrichtungen zählen unter anderem Speichermodule, Speichereinheiten, Netzkarten, Netzteile, Tastaturen und Mäuse.
  • Seite 22 P360 Tower Benutzerhandbuch...
  • Seite 23 Kapitel 4. Computer und Informationen sichern Computer sperren Anmerkung: Lenovo enthält sich jeglicher Äußerung, Bewertung oder Gewährleistung in Bezug auf die Funktion, Qualität oder Leistung von Schlössern und Sicherheitseinrichtungen. Sie können Computersperren bei Lenovo erwerben. Schloss Durch Verriegeln der Computerabdeckung mit einem Schloss können Sie verhindern, dass Unbefugte Zugriff auf das Innere des Computers erhalten.
  • Seite 24 E-Schloss An Ihrem Computer ist möglicherweise eine Sicherheitsschlosslösung installiert, um den Computer vor unbefugten Änderungen an den internen Komponenten zu schützen. Durch Verwendung des E-Schlosses können Sie die Computerabdeckung mechanisch verriegeln oder entriegeln. So aktivieren oder deaktivieren Sie das E-Schloss: 1.
  • Seite 25 Programm zu beenden. Es empfiehlt sich, die Kennwörter zu notieren und an einem sicheren Ort aufzubewahren. Wenn Sie die Kennwörter vergessen, können sich auch an einen von Lenovo autorisierten Service-Provider wenden. Anmerkung: Wenn Sie Ihr Festplattenlaufwerk-Kennwort vergessen, kann Lenovo das Kennwort nicht löschen oder Daten vom Speicherlaufwerk wiederherstellen.
  • Seite 26 Windows-Firewalls verwenden: 1. Geben Sie Systemsteuerung in das Windows-Suchfeld ein, und drücken Sie dann die Eingabetaste. Wählen Sie die Ansicht mit großen oder kleinen Symbolen aus. 2. Klicken Sie auf Windows Defender Firewall und befolgen Sie anschließend die angezeigten Anweisungen. In der Firmware enthaltene Computrace Agent-Software (für ausgewählte Modelle) Die Computrace Agent-Software ist eine Lösung für die Verwaltung von IT-Systemen und die...
  • Seite 27 Schalter zur Abdeckungserkennung Der Schalter zur Abdeckungserkennung verhindert eine Anmeldung beim Betriebssystem des Computers, wenn die Computerabdeckung nicht korrekt installiert oder geschlossen ist. So aktivieren Sie den Schalter zur Abdeckungserkennung auf der Systemplatine: 1. Starten Sie den Computer neu. Wenn die Logoanzeige erscheint, drücken Sie die F1- oder Fn+F1-Taste. 2.
  • Seite 28 P360 Tower Benutzerhandbuch...
  • Seite 29 Eingabe Untermenü öffnen F9 oder Fn+F9 Setupstandardwerte F10 oder Fn+F10 Speichern und beenden Anzeigesprache des UEFI BIOS ändern Das UEFI BIOS unterstützt drei oder vier Anzeigensprachen: Englisch, Französisch, vereinfachtes Chinesisch und Russisch (für ausgewählte Modelle). © Copyright Lenovo 2022, 2023...
  • Seite 30 So ändern Sie die Anzeigesprache des UEFI BIOS: 1. Wählen Sie Main ➙ Language aus und drücken Sie die Eingabetaste. 2. Legen Sie die Anzeigesprache wie gewünscht fest. Anzeigemodus des UEFI BIOS ändern (für ausgewählte Modelle) Sie können das UEFI BIOS im Grafikmodus oder im Textmodus entsprechend Ihren Bedürfnissen verwenden.
  • Seite 31 5. Drücken Sie die Taste F10 bzw. die Tasten Fn+F10, um die Änderungen zu speichern und das Programm zu beenden. Temporäre Booteinheit auswählen Anmerkung: Nicht alle Datenträger und Speicherlaufwerke sind bootfähig. 1. Führen Sie je nach Typ der Speichereinheit einen der folgenden Schritte aus: •...
  • Seite 32 5. Drücken Sie die Taste F10 bzw. die Tasten Fn+F10, um die Änderungen zu speichern und das Programm zu beenden. Die intelligente Power-On-Funktion aktivieren oder deaktivieren (für ausgewählte Modelle) Stellen Sie sicher, dass die Tastatur an einen USB-Anschluss angeschlossen ist, der die intelligente Power- On-Funktion unterstützt.
  • Seite 33 Microsoft nimmt ständig Aktualisierungen am Windows-Betriebssystem vor. Überprüfen Sie vor der Installation einer bestimmten Windows-Version die Kompatibilitätsliste für die Windows-Version. Weitere Informationen dazu finden Sie unter: https://support.lenovo.com/us/en/solutions/windows-support So ändern Sie die BIOS-Einstellungen: 1. Starten Sie den Computer neu. Wenn die Logoanzeige eingeblendet wird, drücken Sie die F1- oder Fn +F1-Taste.
  • Seite 34 Öffnen Sie die Vantage-App, um die verfügbaren Aktualisierungspakete zu überprüfen. Falls ein aktuelles UEFI BIOS-Aktualisierungspaket verfügbar ist, befolgen Sie die angezeigten Anweisungen zum Herunterladen und Installieren des Pakets. • Von der Lenovo Support-Website: 1. Rufen Sie die folgende Adresse auf https://pcsupport.lenovo.com 2.
  • Seite 35 CMOS löschen 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Geräte und den Computer aus. 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen. Entfernen Sie anschließend alle Teile, die den Zugriff auf die Brücke zum Löschen/zur Wiederherstellung des CMOS behindern. 3.
  • Seite 36 P360 Tower Benutzerhandbuch...
  • Seite 37 2. Wählen Sie Devices ➙ ATA Drive Setup aus, und drücken Sie die Eingabetaste. 3. Wählen Sie Configure SATA as aus, und drücken Sie die Eingabetaste. 4. Wählen Sie RAID aus und drücken Sie „Eingabe“. © Copyright Lenovo 2022, 2023...
  • Seite 38 5. Drücken Sie die Taste F10 bzw. die Tasten Fn+F10, um die Änderungen zu speichern und das Programm zu beenden. RAID im UEFI-Modus konfigurieren Dieser Abschnitt enthält Anweisungen zum Konfigurieren von RAID im UEFI-Modus. RAID-Datenträger im UEFI-Modus erstellen Achtung: Alle auf den ausgewählten Laufwerken gespeicherten Daten werden gelöscht, wenn der RAID- Datenträger erstellt wird.
  • Seite 39 2. Wählen Sie Devices ➙ ATA Drive Setup aus, und drücken Sie die Eingabetaste. 3. Wählen Sie Intel (R) Rapid Storage Technology und drücken Sie die Eingabetaste. 4. Wählen Sie die RAID-Datenträger aus, und drücken Sie die Eingabetaste, um ausführliche Informationen anzuzeigen.
  • Seite 40 P360 Tower Benutzerhandbuch...
  • Seite 41 Wenn Sie den Fehler nicht durch Ausführen der Vantage-App eingrenzen und beheben können, speichern und drucken Sie die vom Programm erstellten Dateien. Sie benötigen die Protokolldateien eventuell, wenn Sie sich an einen Ansprechpartner der technischen Unterstützung von Lenovo wenden. © Copyright Lenovo 2022, 2023...
  • Seite 42 P360 Tower Benutzerhandbuch...
  • Seite 43 Teile können auch im Rahmen der Garantie für den Computer des Kunden von qualifizierten Servicetechnikern ausgetauscht werden. Wenn Sie die CRU selbst installieren möchten, sendet Lenovo Ihnen die CRU zu. CRU-Informationen sowie Anweisungen zum Austausch der CRU werden mit dem Produkt geliefert und sind auf Anfrage jederzeit bei Lenovo erhältlich.
  • Seite 44 • Laufwerkskonverter* Optional-Service-CRUs • Knopfzellenbatterie • E-Schloss* • Lüfter an der Vorderseite* • Grafikkarte und Kunststoffhalterung* • Kühlkörper- und Lüftungsbaugruppe • PCI-Express-Karte* • Netzteil • Lüfter an der Rückseite* * für ausgewählte Modelle CRU entfernen oder austauschen In diesem Abschnitt finden Sie Anweisungen zum Entfernen oder Austauschen einer CRU. Computerabdeckung Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und...
  • Seite 45 Entfernungsschritte Anmerkung: Wenn eine Verriegelungseinheit zur Verfügung steht, verriegeln Sie den Computer damit nach dem Anbringen der Computerabdeckung. Flaches optisches Laufwerk Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1.
  • Seite 46 Frontblende Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Entfernen Sie für den Zugriff diese Teile (falls vorhanden) in der angegebenen Reihenfolge: • „Computerabdeckung“ auf Seite 38 •...
  • Seite 47 Austauschverfahren Primäre Speicherlaufwerke Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Kapitel 8 Austausch von CRUs...
  • Seite 48 Achtung: Das interne Speicherlaufwerk ist empfindlich. Durch unsachgemäße Behandlung können Beschädigungen und dauerhafter Datenverlust verursacht werden. Beachten Sie bei der Handhabung des internen Speicherlaufwerks die folgenden Vorsichtsmaßnahmen: • Sie sollten das interne Speicherlaufwerk nur entnehmen, wenn Sie die Speicherkapazität erhöhen möchten oder das Laufwerk repariert werden soll.
  • Seite 49 Kapitel 8 Austausch von CRUs...
  • Seite 50 Schritte zum Entfernen des primären 3,5-Zoll-Speicherlaufwerks und der Halterung 1. Entfernen Sie die „Computerabdeckung“ auf Seite 38. 2. Ziehen Sie das Signal- und das Netzkabel des primären 3,5-Zoll-Speicherlaufwerks ab. 3. Entfernen Sie das primäre 3,5-Zoll-Speicherlaufwerk und die Halterung. P360 Tower Benutzerhandbuch...
  • Seite 51 Schritte zum Entfernen des primären 2,5-Zoll Speicherlaufwerks, des Speicherlaufwerkskonverters vom Typ 1 und der Halterung 1. Entfernen Sie die „Computerabdeckung“ auf Seite 38. 2. Ziehen Sie das Signal- und das Netzkabel des primären 2,5-Zoll-Speicherlaufwerks ab. 3. Entfernen Sie das primäre 2,5-Zoll Speicherlaufwerk, den Speicherlaufwerkskonverter vom Typ 1 und die Halterung.
  • Seite 52 P360 Tower Benutzerhandbuch...
  • Seite 53 Halterung für primäres 3,5-Zoll-Speicherlaufwerk Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Achtung: Das interne Speicherlaufwerk ist empfindlich. Durch unsachgemäße Behandlung können Beschädigungen und dauerhafter Datenverlust verursacht werden. Beachten Sie bei der Handhabung des internen Speicherlaufwerks die folgenden Vorsichtsmaßnahmen: •...
  • Seite 54 Gehäuse für flaches optisches Laufwerk Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1. Entfernen Sie diese Teile (falls vorhanden) in der angegebenen Reihenfolge: •...
  • Seite 55 Sekundäre Speicherlaufwerke Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Achtung: Das interne Speicherlaufwerk ist empfindlich. Durch unsachgemäße Behandlung können Beschädigungen und dauerhafter Datenverlust verursacht werden. Beachten Sie bei der Handhabung des internen Speicherlaufwerks die folgenden Vorsichtsmaßnahmen: •...
  • Seite 56 Schritte zum Entfernen des sekundären 2,5-Zoll-Speicherlaufwerks, der Halterung und des Gehäuses P360 Tower Benutzerhandbuch...
  • Seite 57 Schritte zum Entfernen des sekundären 3,5-Zoll-Speicherlaufwerks, der Kunststoffhalterung und des Gehäuses Festplattenlaufwerk im Gehäuse mit Frontzugriff Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Achtung: Das interne Speicherlaufwerk ist empfindlich. Durch unsachgemäße Behandlung können Beschädigungen und dauerhafter Datenverlust verursacht werden.
  • Seite 58 austauschen können, ohne den Computer auszuschalten. Verriegeln Sie daher die Gehäuseabdeckung, um ein ungewünschtes Entfernen zu vermeiden. Die Schlüssel sind an der Rückseite des Computers angebracht. Bewahren Sie die Schlüssel an einem sicheren Ort auf. Das Speicherlaufwerk in der Speichereinheit mit Frontzugriff ist nur dann Hot-Swap-fähig, wenn die folgenden Bedingungen erfüllt sind: •...
  • Seite 59 Verfahren zum Austausch des primären 2,5-Zoll Speicherlaufwerks, des Speicherlaufwerkskonverters vom Typ 2 und der Halterung Kapitel 8 Austausch von CRUs...
  • Seite 60 P360 Tower Benutzerhandbuch...
  • Seite 61 Kapitel 8 Austausch von CRUs...
  • Seite 62 Anmerkung: Bevor Sie ein altes 2,5-Zoll-Speicherlaufwerk entfernen, sollten Sie dieses vom Betriebssystem zunächst sicher entnehmen. Weitere Informationen finden Sie in der Windows-Hilfe. PCI-Express-Karte Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. P360 Tower Benutzerhandbuch...
  • Seite 63 Zum Zugreifen entfernen Sie die „Computerabdeckung“ auf Seite 38. Anmerkungen: • Platzieren Sie außer der separaten Grafikkarte keine anderen PCI-Express-Karten an PCI-Express- Kartensteckplatz • Wenn nur eine separate Grafikkarte vorhanden ist, installieren Sie sie im Steckplatz für die PCI-Express- Karte. •...
  • Seite 64 Austauschverfahren Grafikkartenlüfter Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Zum Zugreifen entfernen Sie die „Computerabdeckung“ auf Seite 38. P360 Tower Benutzerhandbuch...
  • Seite 65 Austauschverfahren Grafikkartenhalter Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Zum Zugreifen entfernen Sie die „Computerabdeckung“ auf Seite 38. Kapitel 8 Austausch von CRUs...
  • Seite 66 Austauschverfahren Grafikkarte Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Austauschverfahren für die mit einer Halterung und einem Kunststoffhalter befestigte Grafikkarte Gehen Sie zum Zugreifen wie folgt vor: 1.
  • Seite 67 • „Computerabdeckung“ auf Seite 38 • „Flaches optisches Laufwerk“ auf Seite 39 • „Gehäuse für flaches optisches Laufwerk“ auf Seite 48 • „Grafikkartenlüfter“ auf Seite 58 • „Grafikkartenhalter“ auf Seite 59 2. Ziehen Sie das Netzkabel (falls vorhanden) von der Grafikkarte ab. Kapitel 8 Austausch von CRUs...
  • Seite 68 Schritte zum Entfernen der mit einer Plastikhalterung befestigten Grafikkarte Gehen Sie zum Zugreifen wie folgt vor: 1. Entfernen Sie diese Teile (falls vorhanden) in der angegebenen Reihenfolge: • „Computerabdeckung“ auf Seite 38 • „Grafikkartenlüfter“ auf Seite 58 • „Grafikkartenhalter“ auf Seite 59 2.
  • Seite 69 M.2 Solid-State-Laufwerk und Kühlkörper Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Schalten Sie den Computer aus und warten Sie einige Minuten, damit der Computer abkühlen kann, bevor Sie die Computerabdeckung öffnen.
  • Seite 70 Achtung: Das interne Speicherlaufwerk ist empfindlich. Durch unsachgemäße Behandlung können Beschädigungen und dauerhafter Datenverlust verursacht werden. Beachten Sie bei der Handhabung des internen Speicherlaufwerks die folgenden Vorsichtsmaßnahmen: • Sie sollten das interne Speicherlaufwerk nur entnehmen, wenn Sie die Speicherkapazität erhöhen möchten oder das Laufwerk repariert werden soll.
  • Seite 71 – Typ 2 – Typ 3 Kapitel 8 Austausch von CRUs...
  • Seite 72 Anmerkung: Entfernen Sie beim Installieren von M.2 Solid-State-Laufwerk und Kühlkörper die Schutzfolie auf dem Wärmeleitpad (falls vorhanden). Austauschverfahren für das M.2-Solid-State-Laufwerk in einem PCIe-Adapter für M.2-Solid-State- Laufwerke 1. Entfernen Sie die „Computerabdeckung“ auf Seite 38. 2. Suchen und entfernen Sie den PCIe-Adapter für M.2-Solid-State-Laufwerke aus dem PCIe- Kartensteckplatz.
  • Seite 73 M.2 Solid-State-Laufwerkhalterung Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Entfernen Sie für den Zugriff diese Teile (falls vorhanden) in der angegebenen Reihenfolge: Kapitel 8 Austausch von CRUs...
  • Seite 74 • „Computerabdeckung“ auf Seite 38 • „Primäres 2,5-Zoll-Festplattenlaufwerk, Halterung und Gehäuse“ auf Seite 42 • „M.2 Solid-State-Laufwerk und Kühlkörper“ auf Seite 63 Austauschverfahren Lüfter an der Vorderseite Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus.
  • Seite 75 Austauschverfahren Anmerkung: Richten Sie die Gummihalterungen an den entsprechenden Öffnungen im Gehäuse aus und drücken Sie die Gummihalterungen durch die Öffnungen. Drehen und ziehen Sie an den Enden der Gummihalterungen, bis die Lüftungsbaugruppe an der Vorderseite fest sitzt. Lüfter an der Rückseite Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus.
  • Seite 76 Austauschverfahren Anmerkung: Der Lüfter an der Rückseite ist mit vier Gummihalterungen am Gehäuse befestigt. Dehnen Sie die Spitzen der Gummihalterungen und ziehen Sie die Lüftungsbaugruppe an der Rückseite vorsichtig aus dem Gehäuse heraus. Anmerkung: Richten Sie die Gummihalterungen an den entsprechenden Öffnungen im Gehäuse aus und drücken Sie die Gummihalterungen durch die Öffnungen.
  • Seite 77 Kühlkörper- und Lüftungsbaugruppe Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Der Kühlkörper ist möglicherweise sehr heiß. Schalten Sie den Computer aus und warten Sie einige Minuten, damit der Computer abkühlen kann, bevor Sie die Computerabdeckung öffnen.
  • Seite 78 Positionieren Sie die Kühlkörper- und Lüftungsbaugruppe auf der Systemplatine. Stellen Sie sicher, dass die vier Schrauben an den Öffnungen der Systemplatine ausgerichtet sind. Ziehen Sie die vier Schrauben, mit denen die Kühlkörper- und Lüftungsbaugruppe an der Systemplatine befestigt ist, in der folgenden Reihenfolge an.
  • Seite 79 Austauschverfahren für 125-Watt-Kühlkörper- und Lüfterbaugruppe 1. Entfernen Sie die vier Schrauben, mit denen die Kühlkörper- und Lüftungsbaugruppe am Gehäuse befestigt ist. Lösen Sie dann die vier Schrauben, mit denen die Kühlkörper- und Lüftungsbaugruppe an der Systemplatine befestigt ist, in der folgenden Reihenfolge. Heben Sie dann die Kühlkörper- und Lüftungsbaugruppe von der Systemplatine ab.
  • Seite 80 2. Positionieren Sie die neue Kühlkörper- und Lüftungsbaugruppe auf der Systemplatine. Stellen Sie sicher, dass die vier Schrauben an den Öffnungen der Systemplatine ausgerichtet sind. Ziehen Sie die vier Schrauben, mit denen die neue Kühlkörper- und Lüftungsbaugruppe an der Systemplatine befestigt ist, in der folgenden Reihenfolge an.
  • Seite 81 Gehäuseträger Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Entfernen Sie für den Zugriff diese Teile (falls vorhanden) in der angegebenen Reihenfolge: • „Computerabdeckung“ auf Seite 38 •...
  • Seite 82 Austauschverfahren Speichermodul Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. P360 Tower Benutzerhandbuch...
  • Seite 83 Stellen Sie sicher, die in der folgenden Abbildung gezeigte Installationsreihenfolge für Speichermodule zu befolgen. Entfernen Sie für den Zugriff diese Teile (falls vorhanden) in der angegebenen Reihenfolge: • „Computerabdeckung“ auf Seite 38 • „Flaches optisches Laufwerk“ auf Seite 39 • „Frontblende“ auf Seite 40 •...
  • Seite 84 Anmerkung: Stellen Sie während der Installation sicher, dass Sie das Speichermodul am Steckplatz ausrichten. Drücken Sie es anschließend an beiden Seiten herunter, bis die Verriegelungen mit einem Klick eingerastet sind. Netzteil Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus.
  • Seite 85 Entfernungsschritte Knopfzellenbatterie Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Ihr Computer besitzt eine spezielle Art von Speicher, in dem Datum, Uhrzeit und die Einstellungen für integrierte Komponenten, u. a. die Zuordnungen (Konfiguration) der Parallelanschlüsse, gespeichert sind. Durch eine Knopfzellenbatterie bleiben die Informationen auch dann erhalten, wenn Sie den Computer ausschalten.
  • Seite 86 Entfernungsschritte Anmerkung: Setzen Sie nach dem Installieren einer neuen Knopfzellenbatterie Datum und Uhrzeit des Systems im UEFI BIOS-Menü zurück. E-Schloss Voraussetzung Bevor Sie beginnen, lesen Sie den Abschnitt Allgemeine Hinweise zu Sicherheit und Kompatibilität und drucken Sie die folgenden Anweisungen aus. Gehen Sie zum Zugreifen wie folgt vor: 1.
  • Seite 87 Entfernungsschritte Kapitel 8 Austausch von CRUs...
  • Seite 88 P360 Tower Benutzerhandbuch...
  • Seite 89 • Sicherheit und Garantie Rufen Sie auf. Befolgen Sie https://pcsupport.lenovo.com • Allgemeine Hinweise zu Sicherheit und Kompatibilität anschließend die angezeigten Anweisungen, um die • Einrichtungsanleitung gewünschte Dokumentation zu finden. • Dieses Benutzerhandbuch • Regulatory Notice © Copyright Lenovo 2022, 2023...
