Video Türklingel Installationsanleitung
Türgong oder herkömmliche Klingel anschließen
Es ist möglich, zusätzlich zu den Telefonen, parallel auch eine (neue oder existierende) Klingel/Türgong zu aktivieren.
Wenn es sich um ein 12 Volt Gleichstrom Gerät handelt, dann kann dieses direkt in der Videoklingel angeschlossen
werden. Wenn es ein Gleichspannungsgerät ist oder andere Voltzahlen benötigt (meist 8 Volt Wechselspannung),
dann wird noch ein dazu passender Klingfeltrafo benötigt.
Türgong Spannung von der Videoklingel
Wenn es ein 12 Volt Gleichstromgerät ist und der Strom von der Videoklingel kommen soll, dann beachten Sie bitte
die Gesamtleistung des Netzteiles. Dieses muss die Videoklingel und den Türgong und eventuell auch den Türöffner
bedienen. Die Videoklingel sollte 0,5A zur Verfügung haben. Prüfen Sie die Leistungsabnahme von der zusätzlichen
Klingel und Türöffner um festzustellen, ob das Netzteil in der Summe genügend Leistung hat.

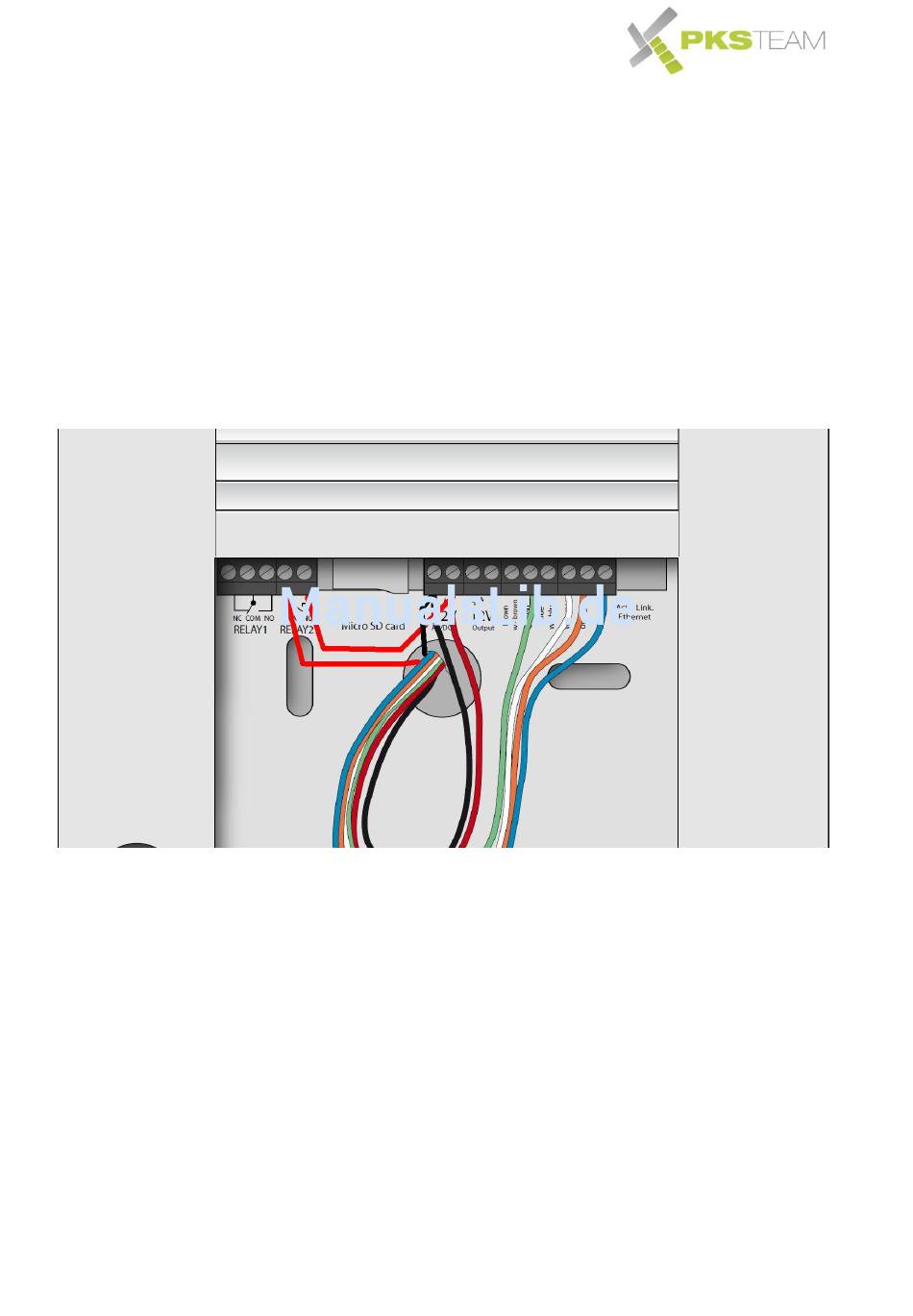

Anschluss wie hier:
Verbinden Sie eine Ader vom 12 Volt Eingang der Videoklingel mit dem Anschluss „COM" von Relais 2 und von dem
Anschluss „NO" von Relais 2 zur zusätzlichen Klingel/Türgong.
Ein zweites Kabel schließen Sie am zweiten Anschluss des 12 Volt Einganges und verbinden es direkt mit dem
zusätzlichen Türgong/Klingel. Rot und schwarz hier im Beispiel.
