Relais (Türöffner) anschließen
Sie haben zwei Möglichkeiten, einen Türöffner (Türschnapper) anzuschließen:
a) Den existierenden Trafo (Klingeltrafo)/Türöffnertrafo nutzen
b) Den Strom von der Klingel nehmen

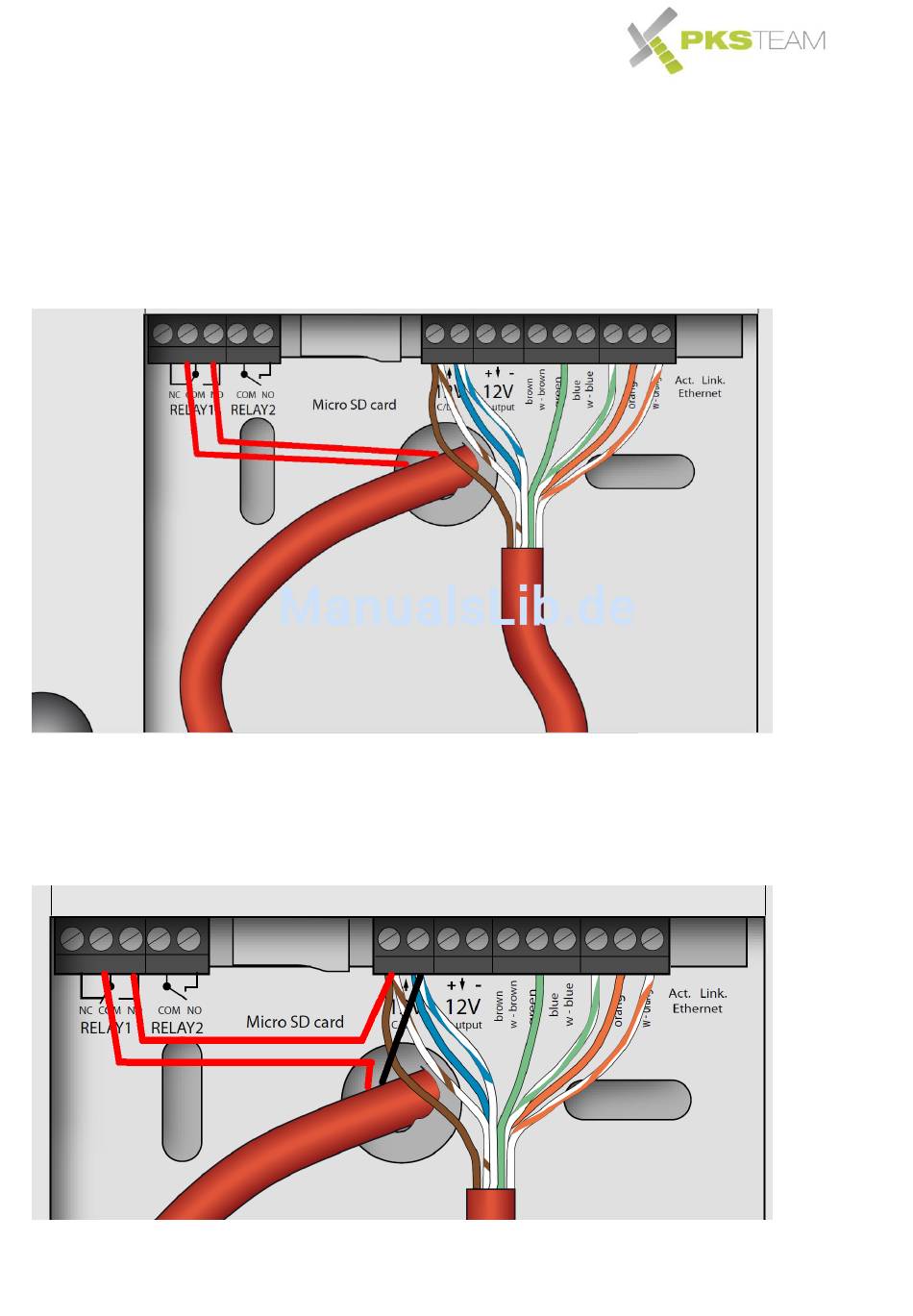

Im ersten Fall führen Sie eine der beiden Adern, die zum Türschnapper führen, durch die Videoklingel, trennen das
Kabel auf und schließen es am Anschluss „NO" von Relais 1 an. Schließen das andere (aufgetrennte) Ende am
Anschluss COM von Relais 1 an:
Im zweiten Fall verbinden Sie eine Ader vom 12 Volt Eingang der Videoklingel mit dem Anschluss „NO" von Relais 1
und von dem Anschluss „COM" von Relais 1 zum Türschnapper.
Ein zweites Kabel schließen Sie am zweiten Anschluss des 12 Volt Einganges und verbinden es direkt mit dem
Türschnapper. Rot und schwarz im folgendem Beispiel.
