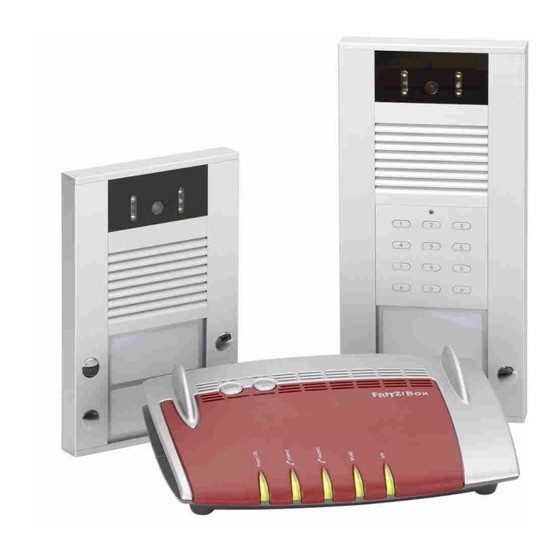

PKS-Team FRITZ!Box Installationsanleitung

Videotürklingel
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Jakobi Kommunikationssysteme
Installationsanleitung
Videotürklingel
Für FRITZ!Box ab Firmware größer als 6.83
Jakobi Kommunikationssysteme
01.03.2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PKS-Team FRITZ!Box

Inhaltszusammenfassung für PKS-Team FRITZ!Box

  • Seite 1 Jakobi Kommunikationssysteme Installationsanleitung Videotürklingel Für FRITZ!Box ab Firmware größer als 6.83 Jakobi Kommunikationssysteme 01.03.2021...

  • Seite 2: Inhaltsverzeichnis

    Einstellen der richtigen Netzwerkadresse in der Videotürklingel (optional) ..............11 Einrichten der Türklingel in der Fritz!Box ........................13 Einrichten der Verbindung von Videotürklingel zur Fritz!Box ..................17 Einrichten der Telefone die klingeln sollen ........................18 Einrichten von mehr als 1 Knopf ............................. 19 Mehrere Rufnummer gleichzeitig anrufen ........................

  • Seite 3: Anschließen Der Videotürklingel

    Video Türklingel Installationsanleitung Anschließen der Videotürklingel Wir empfehlen, die Klingel zunächst an Ihrem Arbeitsplatz, direkt neben Ihrem PC, in Betrieb zu nehmen. Es wird das Testen vereinfachen. Öffnen Sie mit dem mitgelieferten Imbusschlüssel die zwei Schrauben an der Unterseite der Videoklingel. Circa 4 Umdrehungen reichen.
  • Seite 4 Video Türklingel Installationsanleitung Schieben Sie das Sichtfenster nach unten..und entfernen Sie es gänzlich...
  • Seite 5 Video Türklingel Installationsanleitung Nehmen Sie das Netzwerkkabel/Patchkabel, was Sie für die Installation benutzen wollen, und schneiden Sie den Netzwerkstecker an der einen Seite ab. Legen Sie die einzelnen Adern frei und isolieren Sie die einzelnen Adern ab. Wenn vorhanden, verzinnen Sie die die einzelnen Adern mit Ihrem Lötkolben. Es erleichtert das Einfädeln der Adern.
  • Seite 6 Video Türklingel Installationsanleitung ACTHUNG: die Klemmen sind direkt auf der Platine der Videoklingel gelötet. • Nutzen Sie ein passenden Schraubenzieher. Es sollte ein sehr dünner sein. • Lösen Sie die betroffenen Schrauben bis sie am Rand der Klemmleiste sind. • Seien Sie sehr vorsichtig beim Einfädeln.

  • Seite 7: Belegungsplan Mit Starterset 1 Mit Netzwerkkabel

    Video Türklingel Installationsanleitung Belegungsplan mit Starterset 1 mit Netzwerkkabel Belegungsplan mit vorhandenem Klingeltrafo und Netzwerkkabel...

  • Seite 8: Belegungsplan Mit Netzwerkkabel Und Poe Switch

    Video Türklingel Installationsanleitung Belegungsplan mit Netzwerkkabel und PoE Switch Belegungsplan mit vorhandenen Klingeladern...
  • Seite 9 Bei Nutzung eines Starterset verbinden Sie nun das andere Ende des Kabels mit dem PoE (Power over Ethernet) Adapter. Verbinden Sie das mitgelieferte Patchkabel mit einer freien LAN Schnittstelle Ihrer Fritz!Box. Verbinden Sie das Netzteil des Startersets mit dem Strom und stecken Sie den Stecker in den PoE Adapter...
  • Seite 10 Video Türklingel Installationsanleitung Wenn Sie alles richtig gemacht haben, leuchten nach wenigen Sekunden rechts von den Klemmen zwei Dioden (Orange und Grün) Glückwunsch. Sie haben die Videoklingel richtig angeschlossen.

  • Seite 11: Einstellen Der Richtigen Netzwerkadresse In Der Videotürklingel (Optional)

    Video Türklingel Installationsanleitung Einstellen der richtigen Netzwerkadresse in der Videotürklingel (optional) Achtung!!! Diese Schritte nur notwendig, wenn die IP Adresse der Klingel geändert werden soll. Hat Ihre FRITZ!Box ebenfalls den IP-Bereich 192.168.178.XXX so überspringen Sie diesen Abschnitt. Ihre Videotürklingel ist bereits eingestellt für Ihr Netzwerk. Dies wurde in der Regel vorher besprochen. Sollte dies nicht der Fall sein: die Klingel wird im Auslieferzustand mit der IP Adresse 192.168.178.210 ausgeliefert.
  • Seite 12 Sie dort der Videoklingel eine für Ihr Netz passende IP Adresse. Klicken Sie auf „Speichern und Neustart“. Trennen Sie nun das LAN Kabel von Ihrem PC und verbinden Sie es wieder mit der FRITZ!Box. Setzen Sie die LAN Schnittstelle des PCs in den Ursprungszustand.

  • Seite 13: Einrichten Der Türklingel In Der Fritz!Box

    Adressleiste Ihres Browsers: Melden Sie sich mit Ihrem Passwort an der FRITZ!Box an. Prüfen Sie unten links im geöffnet Fenster der FRITZ!Box, ob die Ansicht als „Erweitert“ angezeigt wird: Falls dort „Standard“ steht, bitte drauf klicken, so dass „Erweitert“ steht.
  • Seite 14 Video Türklingel Installationsanleitung Wählen Sie im darauf folgenden Menü „Türsprechanlage“ als Art des Telefoniegerätes und klicken Sie auf „Weiter“: Wählen Sie die Anschlussart „LAN /WLAN (IP-Türsprechanlage) aus, vergeben Sie ein Name und klicken Sie auf „Weiter“:...
  • Seite 15 Video Türklingel Installationsanleitung Vergeben Sie im Folgemenü einen eindeutigen und einmaligen Benutzernamen und „sehr starkes“ Passwort. Bitte merken oder notieren Sie sich diese Angaben. Sie werden im weiterem Verlauf noch zwingend benötigt. Klicken Sie auf „Weiter“ Wenn Sie eine IP Klingel mit 2 oder 4 Ruftasten haben, dann klicken Sie entsprechend auf „Klingeltaste hinzufügen“.
  • Seite 16 Video Türklingel Installationsanleitung Es erscheint nun die neu angelegte Videotürklingel in der Liste der Telefoniegeräte: Klicken Sie nun auf das Bearbeiten Symbol der Videotürklingel. In diesem Menü haben Sie die Möglichkeit: • Den Klingelton einzustellen wenn ein Besucher klingelt • Die Telefone festzulegen, die klingeln sollen („Klingeln weitereiten an“) •...

  • Seite 17: Einrichten Der Verbindung Von Videotürklingel Zur Fritz!Box

    Tragen Sie unter „SIP-Benutzername“ und „Benutzername“ der Benutzername den Sie vorher in der FRITZ!Box für die Videotürklingel angelegt haben ein. In unserem Beispiel „videotuerklingel“. • Unter „Kennwort“ tragen Sie das zuvor in der FRITZ!Box definierte Kennwort ein • Unter „SIP Server“ tragen Sie „fritz.box“ oder dessen IP Adresse ein •...

  • Seite 18: Einrichten Der Telefone Die Klingeln Sollen

    Klicken Sie auf „Grundeinstellungen“ bei der ersten Rufnummer ist die „11“ vorkonfiguriert. ´Die IP Klingel „ruft“ beim Tastendruck die „11“ der Fritz!Box an. Das wurde dort vorher so definiert. Drücken Sie nun den Klingelknopf 1 (bei mehr als einem Knopf der obere auf der linken Seite).

  • Seite 19: Einrichten Von Mehr Als 1 Knopf

    Wenn Ihre IP Klingel mehr als eine Ruftaste hat, erscheint im oberen Bereich bei den Grundeinstellungen -> Telefonbuch weitere Zahlen. Einfach drauf klicken um die weiteren Ruftasten dort zu konfigurieren. Bei den weiteren Ruftasten tragen Sie dann jeweils unter 1. Rufnummer 12, 13 und/oder 14 ein, um die entsprechenden Reaktionen in der FRITZ!Box steuern zu können.

  • Seite 20: Mehrere Rufnummer Gleichzeitig Anrufen

    Mehrere Rufnummern gleichzeitig anrufen IP Klingel ist in der Lage pro Klingeltaste bis zu 5 Rufnummern gleichzeitig anzurufen. Dies kann wünschenswert sein, wenn beim Türruf nicht nur die internen Telefone der FRITZ!Box, sondern auch Handys, bzw. externe Rufnummer mitklingeln sollen.
  • Seite 21 Video Türklingel Installationsanleitung o Türruf an 4 unterschiedliche Nummern Rufnummer • Nummer eingeben – z.B: 11 • Anrufmodus: „Gruppenstart“ Rufnummer • Nummer eingeben - z.B: 017112345678 • Anrufmodus: „mit vorherigem“ 3. Rufnummer • Nummer eingeben – z.B: 030123456789 • Anrufmodus: „mit vorherigem“ 4.

  • Seite 22: Betrieb An Mehreren Fritz!Boxen

    In unserem Beispiel hat die Master FRITZ!Box IP-Adresse 192.168.178.1 | Client FRITZ!Box IP Adresse 192.168.178.99. Klingeltaster 1 wählt die Telefone der Master FRITZ!Box, Klingeltaster 2 die Telefone der Client FRITZ!Box an. Bei der Einrichtung müssen die Parameter an Ihr System anpassen.
  • Seite 23 Tragen Sie jetzt die Daten der Client FRITZ!Box ein • „Aktiviert“ anhaken • Tragen Sie unter „SIP Benutzername“ den Benutzername den Sie sich vorher in der Client FRITZ!Box für die Videotürklingel angelegt haben. In unserem Beispiel „videotuerklingel2“. • Im Kennwort Feld das zuvor definierte Kennwort •...
  • Seite 24 Klicken Sie auf „Speichern“. Es müsste nun „Registrierung erfolgreich“ im unteren Bereich erscheinen. Dies kann einige Sekunden dauern. Schritt 3 – SIP Konten den Klingeltasten zuweisen Wie oben erwähnt, wählt in unserem Beispiel Klingeltaster 1 die Telefone der Master FRITZ!Box, Klingeltaster 2 die Telefone der Client FRITZ!Box an. Konfiguration Klingeltaste 1...
  • Seite 25 Video Türklingel Installationsanleitung weist die Türklingel an, bei dieser Nummer das zweite SIP Konto zu verwenden. Bei Verwendung von mehr als zwei SIP Konten, ist hinter der zu wählenden Nummer immer das / und die SIP Konto Nummer einzugeben. Z.B: /3 oder /4.

  • Seite 26: Relais (Türöffner) Anschließen

    Video Türklingel Installationsanleitung Relais (Türöffner) anschließen Sie haben zwei Möglichkeiten, einen Türöffner (Türschnapper) anzuschließen: a) Den existierenden Trafo (Klingeltrafo)/Türöffnertrafo nutzen b) Den Strom von der Klingel nehmen a) führen Sie eine der beiden Adern, die zum Türschnapper führen, durch die Videoklingel, trennen das Kabel auf und schließen es am Anschluss „NO“...
  • Seite 27 Gewünschter Türöffnungscode eintragen (in der Regel die 55, da mittig auf der Telefontastatur). In der Fritz!Box sollte bei der Videoklingel auch die 55 eingetragen sein. Das ermöglicht, am Fritz Telefon explizit die Taste „Öffnen“ zu nutzen, statt „55“ zu tippen. Dieser Code ist beliebig änderbar. Wenn Sie anstatt 55, zum Beispiel 0 als Türöffner Code nutzen wollen, so löschen Sie die 55 und tragen stattdessen 0 ein.

  • Seite 28: Relaissteuerung Durch Tastatur

    Video Türklingel Installationsanleitung Relaissteuerung durch Tastatur Wenn Sie über eine IP Videotürklingel mit Tastatur / Codeschloss verfügen, gibt es zwei Möglichkeiten, die Codes für die Relaisaktivierung zu bestimmen: ein gemeinsamer Code für alle oder unterschiedliche Codes (bis zu 999) pro Relais.

  • Seite 29: Privater Code Pro Rufnummer

    Video Türklingel Installationsanleitung Privater Code pro Rufnummer Wenn Sie mehr als 10 unterschiedliche Codes pro Relais benötigen, dann können Sie pro Mitarbeiter einen eigenen Code definieren. Aktivieren Sie dafür das jeweilige Relais. In diesem Beispiel Relais 2: Definieren Sie dann den gewünschten Code für das Relais in „Grundeinstellungen -> Telefonbuch“:...

  • Seite 30: Eingabe Des Codes An Der Tastatur

    Video Türklingel Installationsanleitung Eingabe des Codes an der Tastatur Tippen Sie die „*“ Taste gefolgt vom definierten Code. Tipps für die Definition der Codes • Im Sinne der Sicherheit definieren Sie Codes mit mindestens 4 Zahlen • Codes können nur numerisch sein. •...
  • Seite 31 Video Türklingel Installationsanleitung Die roten und blauen Adern sind nur der Leserlichkeit halber unterschiedlich gefärbt. Die Farbe hat kein Einfluss. Schaltplan bei paralleler Nutzung von Relais in der Türklingel und zusätzlichem Relais oder Drücker...

  • Seite 32: Türgong Oder Herkömmliche Klingel Anschließen

    Video Türklingel Installationsanleitung Tür Gong oder herkömmliche Klingel anschließen Es ist möglich, zusätzlich zu den Telefonen, parallel auch eine (neue oder existierende) Klingel/Tür Gong zu aktivieren. Wenn es sich um ein 12 Volt Gleichstrom Gerät handelt, dann kann dieses direkt in der Videoklingel angeschlossen werden.

  • Seite 33: Türgong Spannung Von Einem Externen Klingeltrafo

    Video Türklingel Installationsanleitung Tür Gong Spannung von einem externen Klingeltrafo Wenn die Spannung der Videoklingel nicht benutzt wird, und stattdessen ein externer Klingeltrafo benutzt wird, dann ist es ausreichend eine einzige der beiden Adern die diese zusätzliche Klingel/Tür Gong versorgen, durch die Videoklingel zu führen: Führen Sie eine der beiden Adern, die zum Tür Gong/Türklingel führen, durch die Videoklingel, trennen das Kabel auf und schließen es am Anschluss „NO“...
  • Seite 34 Video Türklingel Installationsanleitung Beim Drücken von Klingelknopf 1 wird nun auch das Relais 2 aktiviert. Wenn da wie oben beschrieben eine zusätzliche Klingel oder Tür Gong angeschlossen ist, wird dieser mitklingeln.

  • Seite 35: Anbringung Am Aufstellungsort

    Nehmen Sie die Videoklingel in Betrieb durch Stecken des Kabel in das PoE Teil und verbinden Sie es mit Ihrer FRITZ!Box. Stecken Sie das Netzteil vom PoE Adapter ein Die zwei Dioden rechts von den Klemmen müssten nun aufleuchten. Sie haben die Videoklingel richtig angeschlossen.
  • Seite 36 Video Türklingel Installationsanleitung Entfernen Sie nun die Schutzfolie vor der Kamera m) Öffnen Sie die Benutzeroberfläche der Videoklingel und überprüfen Sie das Bild n) Schieben Sie das Sichtfenster zurück in die Videoklingel. Beschriftete Folie nach hinten. Die beiden schwarzen Filzstreifen sind für die Führung in den Befestigungsschienen o) Bringen Sie die untere Klappe an und schrauben Sie diese fest.

  • Seite 37: Http Befehle Zum Steuern Der Videoklingel

    Video Türklingel Installationsanleitung HTTP Befehle zum steuern der Videoklingel Es gibt eine Reihe von http Befehlen mit denen Funktionen der Videoklingel ausgelöst werden können. Um diese http Befehle nutzen zu können, muss zuerst dessen Nutzung erlaubt werden. ACHTUNG: Sie ermöglichen hiermit, dass einige Funktionen der Videoklingel ganz einfach mit einem HTTP Befehl von Geräten die sich in Ihrem Netz befinden ausgeübt werden können.

  • Seite 38: Relais Steuerung

    Video Türklingel Installationsanleitung Relais Steuerung Ihre Videoklingel verfügt über 4 Relais. 2 potentialfreie physische Relais auf der Videoklingel selbst, mit der Sie zum Beispiel die Türe öffnen oder eine Zusatzklingel betätigen können, und zwei Software Relais mit der Sie Software Befehle absetzen können.

  • Seite 39: Werkseinstellung

    In diesem Fall (IP Vergessen) kann es aber auch sein, dass Sie in den Einstellungen einfach nur auf „Setup via DHCP“ eingestellt haben: Dann ist Ihre Klingel auf Ihrem DHCP Server gelistet und sie können dort sehen, „wo sie ist“. Im Falle eine FRITZ!Box finden Sie die Adresse in „Heimnetz -> Netzwerkverbindungen“. Dort wird an der entsprechenden LAN Schnittstelle ein Gerät mit einer IP erscheinen.

  • Seite 40: Werks-Passwort Und Werks-Ip-Adresse Einstellen

    Video Türklingel Installationsanleitung Werks-Passwort und Werks-IP-Adresse einstellen Um Passwort und IP auf Werkeinstellung zu setzen, müssen Sie: • die IP Klingel vom Strom trennen • die IP Klingel öffnen • ein Mikroschalter auf der Platine schalten • die IP Klingel wieder mit Strom versorgen •...
  • Seite 41 Video Türklingel Installationsanleitung Nun kommt der heikle Teil, wo Sie die geriffelte Fläche (hinter der sich Lautsprecher und Mikrophon verbergen) herunter schieben.
  • Seite 42 Video Türklingel Installationsanleitung Stoppen Sie mit dem Runterziehen, sobald Sie die zwei silbergrauen Kondensatoren sehen (gelbe Pfeile). Achten Sie die ganze Zeit, dass sich das gelb/grüne Adern Pärchen nicht mit den Kondensatoren „verheddert“. Links davon (Blauer Pfeil) ist der Mikroschalter. Wenn Sie weiter ziehen spannt sich das rot-schwarze Kabel Pärchen (roter Pfeil) um den Kondensator und reißt diesen ab.

  • Seite 43: Ip Adresse Ihres Pcs Anpassen Für Die Ip Klingel

    Geräten notwendig sein, weswegen Sie hier also etwas Nützliches lernen. Hier der Vorgang für Windows 10 bei Nutzung einer FRITZ!Box mit dem Standard IP Kreis 192.168.178.x. Dabei verteilt die FRITZ!Box IP Adressen per DHCP zwischen 192.168.178.20 und .200. Ist Ihr Standard IP Kreis anders, dann müssen Sie dies alles in Gedanken an Ihren Kreis anpassen.
  • Seite 44 Video Türklingel Installationsanleitung 4. Im neuen Fenster werden ein oder mehr Symbole erscheinen. Wenn Ihr PC per LAN Kabel mit dem Netz verbunden ist, interessiert uns das Symbol „LAN-Verbindung“ oder „Ethernet“. Wenn Ihr PC per WLAN verbunden ist, dann das WLAN Symbol. In unserem Beispiel hier das „Ethernet“ Symbol: 5.
  • Seite 45 Video Türklingel Installationsanleitung 7. Im darauffolgendem Fenster „Internetprotokoll Version 4 (TCP /IPv4)“ anklicken und auf Eigenschaften: 8. Klicken Sie im neuen Fenster auf „Folgende IP-Adresse verwenden“ und füllen Sie das Formular wie hier dargestellt aus und klicken Sie auf „OK“:...
  • Seite 46 Video Türklingel Installationsanleitung 9. Klicken Sie im Fenster darunter nun auf OK. Lassen Sie das Fenster „Status von LAN-Verbindung“ offen. 10. Öffnen Sie Ihren Browser und geben Sie in der Adresszeile http://192.168.1.250 ein und bestätigen Sie mit „ENTER“: 11. Sie werden nach Benutzername und Passwort gefragt. Das ist nun Standard „admin“ und „1234“: 12.
  • Seite 47 Video Türklingel Installationsanleitung 14. Wenn Sie die IP Adresse vergessen hatten aber das Passwort noch wussten, gehen Sie zu Schritt 18. 15. Wenn Sie das Passwort vergessen hatten, können Sie dies nun in „Network Settings -> Web Server“ ändern:...
  • Seite 48 18. Sie müssen nun die IP Adresse wieder herstellen. Siehe folgender Schritt 19. Wenn Sie die IP Adresse vergessen hatten, können Sie dies nun in „Network Settings -> Network“ ändern: (Dies ist immer noch ein Beispiel in einem Standard FRITZ!Box Netzwerk. Ggfs. Müssen Sie die IP Adresse an Ihr Netzwerk anpassen) 20.

  • Seite 49: Pc Wieder In Den Ursprungszustand Versetzen

    Video Türklingel Installationsanleitung PC wieder in den Ursprungszustand versetzen 23. Setzen Sie nun Ihr PC wieder in den ursprünglichen Zustand. Klicken Sie das Eigenschaftenfenster der LAN Verbindung in der Vordergrund und klicken Sie dort auf „Eigenschaften“: 24. Im darauffolgendem Fenster „Internetprotokoll Version 4 (TCP /IPv4)“ anklicken und auf Eigenschaften:...
  • Seite 50 Video Türklingel Installationsanleitung 25. Klicken Sie im folgendem Fenster auf „IP-Adresse automatisch beziehen“ und dann auf OK, nochmals OK und auf Schließen Sie könne nun die IP Klingel wieder mit Strom versorgen und alles wieder schließen. Der Ursprungszustand ist nun wieder hergestellt.
