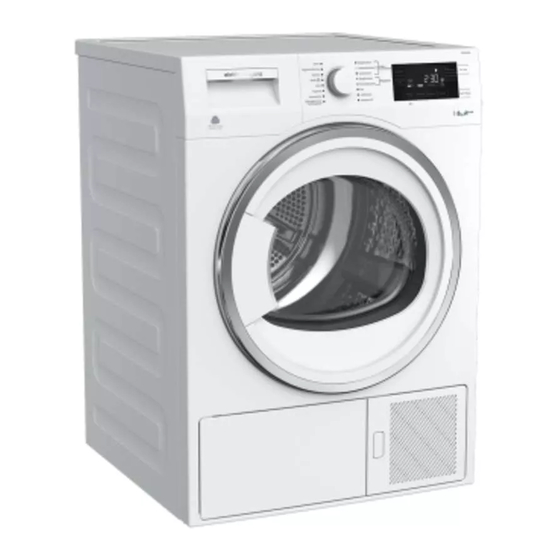

- Seite 1 Trockner TKFN 8410 Bedienungsanleitung...
-
Seite 2: Die Symbole
Bitte lesen Sie diese Bedienungsanleitung zuerst! Liebe Kundin, lieber Kunde, Vielen Dank, dass Sie sich für ein Elektrabregenz-Produkt entschieden haben. Wir wünschen uns, dass unser Produkt, das unter Einhaltung hoher Qualitätsstandards und mit Hilfe moderner Technologie hergestellt wurde, bei Ihnen optimal und zu Ihrer vollsten Zufriedenheit arbeitet. Daher möchten wir Ihnen ans Herz legen, diese Anleitung und andere mitgelieferte Dokumentation aufmerksam durchzulesen, bevor Sie das Produkt benutzen. -
Seite 3: Inhaltsverzeichnis
INHALT 1 Wichtige Anweisungen zu Sicherheit 5.9 Hinweissymbole ........25 und Umwelt 5.10 Programme starten .......26 5.11 Programmfortschritt ......26 1.1 Allgemeine Sicherheitshinweise ....4 5.12 Kindersicherung ........26 1.1.1 Elektrische Sicherheit ......5 5.13 Programme nach Programmstart ändern 26 1.1.2 Produktsicherheit ........6 5.14 Programme abbrechen ......27 1.2 Aufstellung auf der Waschmaschine ...8 5.15 Programmabschluss ......27 1.3 Bestimmungsgemäßer Gebrauch ....9... -
Seite 4: Wichtige Anweisungen Zu Sicherheit Und Umwelt
Wichtige Anweisungen zu Sicherheit und Umwelt In diesem Abschnitt finden Sie wichtige Sicherheitshinweise, die Sie vor Verletzungen und Sachschäden bewahren. Bei Nichtbeachtung dieser Anweisungen erlischt die Garantie. 1.1 Allgemeine Sicherheitshinweise • Der Trockner kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung genutzt werden, sofern sie beaufsichtigt werden oder in der sicheren Nutzung des Gerätes unterwiesen wurden... -
Seite 5: Elektrische Sicherheit
Wichtige Anweisungen zu Sicherheit und Umwelt 1.1.1 Elektrische Sicherheit Anweisungen zur elektrischen Sicherheit müssen beim elektrischen Anschluss während der Installation eingehalten werden. Der Trockner darf vor Abschluss der Reparatur durch den autorisierten Kundendienst keinesfalls betrieben werden! Es besteht Stromschlaggefahr! • Schließen Sie den Trockner an eine geerdete, mit einer passenden Sicherung abgesicherte Steckdose an –... -
Seite 6: Produktsicherheit
Wichtige Anweisungen zu Sicherheit und Umwelt 1.1.2 Produktsicherheit Was in puncto Brandgefahr zu beachten ist: Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden. • Ungewaschene Textilien. • Textilien, die mit Öl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Paraffin und Paraffinentferner verunreinigt wurden, müssen zunächst mit reichlich Reinigungsmittel in heißem Wasser gewaschen werden, bevor... - Seite 7 Wichtige Anweisungen zu Sicherheit und Umwelt • Damit keine Gefährdungen durch den Rückfluss von Verbrennungsgasen einschließlich offenen Flammen in den Raum entstehen, muss für eine angemessene Belüftung gesorgt werden. Unterwäsche mit Metalleinlagen (z. B. BHs) sollte nicht im Wäschetrockner getrocknet werden. Der Trockner kann beschädigt werden, falls sich Metalleinlagen im laufenden Betrieb lösen.
-
Seite 8: Aufstellung Auf Der Waschmaschine
Wichtige Anweisungen zu Sicherheit und Umwelt 1.2 Aufstellung auf der Waschmaschine • Wenn das Gerät auf einer Waschmaschine aufgestellt werden soll, benötigen Sie ein Passstück. Das Passstück muss vom autorisierten Kundendienst installiert werden. • Das Gesamtgewicht der Waschmaschine-Trockner-Kombination kann – bei voller Beladung –... -
Seite 9: Bestimmungsgemäßer Gebrauch
Wichtige Anweisungen zu Sicherheit und Umwelt 1.3 Bestimmungsgemäßer Gebrauch • Der Trockner wurde für den reinen Hausgebrauch entwickelt. Es ist nicht für kommerzielle Zwecke ausgelegt und darf nicht für andere als seinen vorgesehenen Zweck verwendet werden. • Trocknen Sie nur Textilien im Wäschetrockner, die ausdrücklich als Trockner-geeignet gekennzeichnet sind. -
Seite 10: Übereinstimmung Mit Der Weee-Richtlinie Und Entsorgung Von Altgeräten
Wichtige Anweisungen zu Sicherheit und Umwelt 1.5 Übereinstimmung mit der WEEE-Richtlinie und Entsorgung von Altgeräten Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet. Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recycelt werden können. -
Seite 11: Technische Daten
Wichtige Anweisungen zu Sicherheit und Umwelt 1.8 Technische Daten Höhe (Min. / Max.) 84,6 cm / 86,6 cm* Breite 59,5 cm Tiefe 60,9 cm Füllmenge (max.) 8 kg** Nettogewicht (mit Kunststoff-Fronttür) 51,5 kg Nettogewicht (mit Glas-Fronttür) 53,5 kg Spannung Anschlussleistung Siehe Typenschild*** Modelnummer * Min. -
Seite 12: Ihr Trockner
Ihr Trockner 2.1 Überblick 1. Oberteil 2. Bedienfeld 3. Tür 4. Frontblende-Freigabetaste 5. Belüftungsgitter 6. Einstellbare Füße 7. Frontblende 8. Typenschild 9. Fusselfilter 10. Wassertankschublade 11. Netzkabel Trockner / Bedienungsanleitung 12 / DE... -
Seite 13: Lieferumfang
Ihr Trockner 2.2 Lieferumfang 1. Wasserablaufschlauch * 2. Ersatzfilterschwamm* 3. Bedienungsanleitung 4. Korb* 5. Bedienungsanleitung zum Korb* * Kann je nach Modell mit Ihrem Gerät geliefert werden. Trockner / Bedienungsanleitung 13 / DE... -
Seite 14: Installation
Installation Vergewissern Sie sich, dass elektrische Installation Stellen Sie das Gerät nicht auf das und Anschluss des Wasserablaufs ordnungsgemäß Netzkabel. entsprechend der Bedienungsanleitung durchgeführt wurden, bevor Sie das nächstgelegene autorisierte 3.2 Transportsicherungen entfernen Servicecenter zur Installation des Trockners kontaktieren.(Siehe 3.3 Wasserablauf anschließen Entfernen Sie die Transportsicherungen, und 3.5 Elektrischer Anschluss) Falls dies nicht der bevor Sie das Gerät zum ersten Mal... -
Seite 15: Füße Einstellen
Installation 3.4 Füße einstellen • Damit Ihr Trockner leise und vibrationsfrei arbeiten kann, muss es absolut gerade und ausbalanciert stehen. Sie balancieren da s Gerät aus, indem Sie die Füße entsprechend einstellen. • Stellen Sie die Füße (durch Drehen) so ein, dass der Trockner absolut gerade und wackelfrei steht. -
Seite 16: Trockner Transportieren
Installation 3.6 Trockner transportieren Im Betrieb gesammeltes Wasser wird in • Ziehen Sie den Netzstecker, bevor Sie das Gerät den Wassertank gepumpt. In dieser Phase transportieren. sind Arbeitsgeräusche der Pumpe völlig • Lassen Sie das gesamte im Trockner verbliebene normal. Wasser ab. -
Seite 17: Vorbereitung
Vorbereitung 4.1 Trockner-geeignete Textilien Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. Trocknen Sie mit Ihrem Trockner ausschließlich Wäsche, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind, wählen Sie das passende Programm. TROCKNERSYMBOLE Trockner- Trocknungssymbole Nicht bügeln Nicht Empfindliche/ Nicht im... -
Seite 18: Die Richtige Wäschemenge
Vorbereitung • Reinigen Sie den Filter regelmäßig, wenn Sie an Nachfolgend finden Sie einige Gewichtsbeispiele. dessen Oberfläche Fussel bemerken oder wenn Ungefähres Gewicht Wäsche das Symbol aufleuchtet, sofern das Gerät über (Gramm)* eine Warnleuchte « » zur Filterreinigung verfügt. Baumwollbettbezüge (Siehe 6.4 Filterschublade reinigen) 1500 (doppelt) -
Seite 19: Gerät Bedienen
Gerät bedienen 5.1 Bedienfeld 1. Programmauswahlknopf 2. Trocknungsgrad-Einstellknopf 3. Tonsignal-Lautstärketaste 4. Anzeige 5. Taste Ein/Aus/Abbrechen 6. Start/Pause-Taste 7. Endzeit-Taste 8. Favoritenknopf 9. Timerprogramm-Auswahltaste 10. Knitterschutztaste 5.2 Displaysymbole Tonsignal-Symbol Trocknungsgrad Filterschublade-reinigen-Hinweissymbol Kindersicherung-Hinweissymbol Filter-reinigen-Hinweissymbol Endzeitsymbol Wassertank-Hinweissymbol Restzeitanzeige* Start/Pause-Symbol Programmfortschrittsleiste Intelligentes-Gitter-Symbol *Die angezeigte Zeit entspricht der Dampftank-Hinweissymbol Restzeit bis zum Abschluss des Programms;... -
Seite 20: Gerät Vorbereiten
Gerät bedienen 5.3 Gerät vorbereiten 5.6 Zusatzprogramme Stecken Sie den Netzstecker des Gerätes ein. Für spezielle Gelegenheiten stehen Ihnen die folgenden Geben Sie die Wäsche in das Gerät. Zusatzprogramme zur Verfügung. Halten Sie die Taste Ein/Aus/Abbrechen 1 Sekunde gedrückt. Zusatzprogramme können je nach Modell Bei der ersten Inbetriebnahme des Gerätes Ihres Gerätes abweichen. -
Seite 21: Auffrischen
Gerät bedienen • Express Dieses Programm trocknet die Mit diesem Programm können Sie Baumwollwäsche Wäsche eine bestimmte Zeit lang; trocknen, die bereits kräftig in Ihrer Waschmaschine der Trocknungsgrad wird dabei nicht geschleudert wurde. Dabei können 1 kg berücksichtigt. Baumwollwäsche (3 Hemden/3 T-Shirts) innerhalb 49 Trockungskorb Minuten getrocknet werden. -
Seite 22: Programmauswahl- Und Verbrauchstabelle
Gerät bedienen 5.7 Programmauswahl- und Verbrauchstabelle Schleudergeschwindigkeit Trocknungszeit Programme Kapazität (kg) Waschmaschine (U/min) Ungefähre Restfeuchte (Minuten) Baumwolle/Buntwäsche Extratrocken 1000 % 60 Schranktrocken 8 / 4 1000 % 60 174 / 108 Bügeltrocken 1000 % 60 Leise 1000 % 60 Hygiene 1000 % 60 Hemden 30’... -
Seite 23: Zusatzfunktionen
Gerät bedienen 5.8 Zusatzfunktionen Trocknungsgradauswahl Der Trocknungsgrad-Einstellknopf dient dem Tonsignale Einstellen des gewünschten Trocknungsgrades. Diese Beim Abschluss eines Programms informiert Auswahl kann sich auf die Programmdauer auswirken. Sie das Gerät durch ein Tonsignal. Mit der Tonsignallautstärke-Taste stellen Sie die gewünschte Diese Funktion lässt sich erst nach Lautstärke ein. -
Seite 24: Favoritenauswahlknopf
Gerät bedienen Knitterschutz Zum Einschalten dieser Funktion drücken Die Knitterschutzprogrammzeit kann mit der Sie die Knitterschutz-Taste. Knitterschutzauswahltaste geändert werden. Die Knitterschutzfunktion verhinderte ein Zerknittern Das Knitterschutzsymbol leuchtet zum der Wäsche, wenn Sie diese nicht gleich nach Programmabschluss auf, sofern die Programmschluss aus der Maschine nehmen. -
Seite 25: Hinweissymbole
Gerät bedienen • Während die Endzeit läuft, können Sie weitere Falls das Filter-reinigen-Symbol dauerhaft Wäsche hinzugeben oder Wäsche herausnehmen. blinken sollte, lesen Sie bitte unter 7 Wenn die Zeit abgelaufen ist, erlischt das Problemlösung nach. Endzeitsymbol, das Trocknungsprogramm beginnt, die Programmdauer wird angezeigt. Falls die Gerätetür während der Endzeit geöffnet und geschlossen wird, wechselt das Programm zum Pausemodus. -
Seite 26: Programme Starten
Gerät bedienen • Wenn die Kindersicherung eingeschaltet ist, bleiben sämtliche Bedientasten mit Ausnahme der Taste Ein/Aus/Abbrechen und der Kindersicherung- Taste gesperrt. • Die angezeigten Symbole ändern sich nicht, wenn der Programmauswahlknopf bei eingeschalteter Kindersicherung verstellt wird. • Wenn der Programmauswahlknopf gedreht und die Funktionstasten gedrückt werden, erscheint die Kindersicherung-Warnung. -
Seite 27: Programme Abbrechen
Gerät bedienen 5.15 Programmabschluss Wenn Sie später Wäsche hinzugeben, Zum Programmende leuchten die Fusselfilter kann dies grundsätzlich dazu führen, reinigen- und Wassertank-Hinweissymbole in der dass sich bereits getrocknete Wäsche Programmfolgeanzeige auf. Zum Abschalten des mit feuchter Wäsche vermischt und die Trockners betätigen Sie die Taste Ein/Aus/Abbrechen. -
Seite 28: Wartung Und Reinigung
Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich • Im Laufe der Zeit können sich die Poren des länger, viele Probleme treten gar nicht erst auf. Filters zusetzen. Zum Entfernen von Rückständen waschen Sie den Fusselfilter mit warmem Wasser 6.1 Fusselfilter/Innenseite der aus. -
Seite 29: Sensor Reinigen
Wartung und Reinigung 6.2 Sensor reinigen 6.3 Wassertank leeren Ihr Trockner arbeitet mit Feuchtigkeitssensoren, um den Die der Wäsche entzogene Feuchtigkeit kondensiert Trocknungsgrad der Wäsche zu erkennen. und sammelt sich im Wassertank. Leeren Sie den So reinigen Sie die Sensoren: Wassertank nach jedem Trocknen. -
Seite 30: Filterschublade Reinigen
Wartung und Reinigung 6.4 Filterschublade reinigen • Nehmen Sie den Filterschwamm heraus. Fusseln und Fasern, die nicht vom Fusselfilter erfasst werden, sammeln sich in der Filterschublade hinter der Frontblende. Das Filterschublade-reinigen- Hinweissymbol leuchtet spätestens nach jedem dritten Einsatz zur Erinnerung auf. Das Gerät filtert zweistufig. -
Seite 31: Verdampfer Reinigen
Wartung und Reinigung 6.5 Verdampfer reinigen • Schließen Sie die Filterschublade; nutzen Sie dazu den roten Knopf. Entfernen Sie Fusseln an den Lamellen des Verdampfers (hinter der Filterschublade) mit einem Staubsauger. • Setzen Sie die Filterschublade wieder ein, fixieren Sie die Filterschubladenabdeckung durch Drehen in Pfeilrichtung. -
Seite 32: Problemlösung
Problemlösung Das Trocknen dauert zu lange. • Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser aus. • Die Filterschublade ist verstopft. >>> Reinigen Sie den Schwamm und das Filtertuch in der Filterschublade. • Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. >>>... - Seite 33 Problemlösung Das Ende-Symbol leuchtet. • Das Programm ist abgeschlossen. Schalten Sie den Trockner aus, nehmen Sie die Wäsche heraus. Das Filter-reinigen-Symbol leuchtet. Der Fusselfilter wurde nicht gereinigt. >>> Reinigen Sie den Fusselfilter. • Das Fusselfilter-reinigen-Symbol leuchtet. • Das Gehäuse des Fusselfilters ist verstopft. >>> Reinigen Sie das Fusselfiltergehäuse. •...
