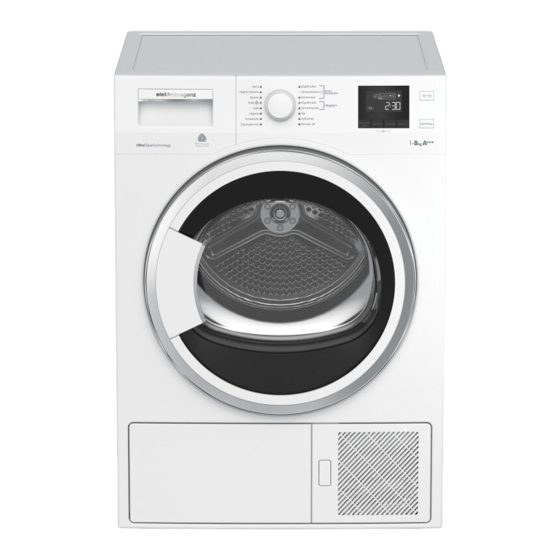

- Seite 1 Trockner TKFN 8345 Bedienungsanleitung...
-
Seite 2: Die Symbole
Bitte lesen Sie diese Bedienungsanleitung zuerst! Liebe Kundin, lieber Kunde, Vielen Dank, dass Sie sich für ein Elektrabregenz-Produkt entschieden haben. Wir wünschen uns, dass unser Produkt, das unter Einhaltung hoher Qualitätsstandards und mit Hilfe moderner Technologie hergestellt wurde, bei Ihnen optimal und zu Ihrer vollsten Zufriedenheit arbeitet. Daher möchten wir Ihnen ans Herz legen, diese Anleitung und andere mitgelieferte Dokumentation aufmerksam durchzulesen, bevor Sie das Produkt benutzen. -
Seite 3: Inhaltsverzeichnis
INHALT 1 Wichtige Anweisungen zu Sicherheit 5 Produktanwendung und Umwelt 5.1 Bedienfeld ..........19 1.1 Allgemeine Sicherheitshinweise ....4 5.2 Bildschirmsymbole ........19 1.1.1 Elektrische Sicherheit ......5 5.3 Vorbereitung des Trockners ......20 1.1.2 Produktsicherheit ........6 5.4 Programmauswahl ........20 1.2 Aufstellung auf der Waschmaschine ...8 5.5 Programmwahl und Verbrauchstabelle..21 1.3 Bestimmungsgemäßer Gebrauch ....9 5.6 Zusatzfunktionen Tonsignale ....23... -
Seite 4: Wichtige Anweisungen Zu Sicherheit Und Umwelt
Wichtige Anweisungen zu Sicherheit und Umwelt In diesem Abschnitt finden Sie wichtige Sicherheitshinweise, die Sie vor Verletzungen und Sachschäden bewahren. Bei Nichtbeachtung dieser Anweisungen erlischt die Garantie. 1.1 Allgemeine Sicherheitshinweise • Der Trockner kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung genutzt werden, sofern sie beaufsichtigt werden oder in der sicheren Nutzung des Gerätes unterwiesen wurden... -
Seite 5: Elektrische Sicherheit
Wichtige Anweisungen zu Sicherheit und Umwelt 1.1.1 Elektrische Sicherheit Anweisungen zur elektrischen Sicherheit müssen beim elektrischen Anschluss während der Installation eingehalten werden. • Schließen Sie den Trockner an eine geerdete, mit einer passenden Sicherung abgesicherte Steckdose an – orientieren Sie sich dabei an dem am Typenschild angegebenen Wert. -
Seite 6: Produktsicherheit
Wichtige Anweisungen zu Sicherheit und Umwelt 1.1.2 Produktsicherheit Was in puncto Brandgefahr zu beachten ist: Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden. • Ungewaschene Textilien. • Textilien, die mit Öl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Paraffin und Paraffinentferner verunreinigt wurden, müssen zunächst mit reichlich Reinigungsmittel in heißem Wasser gewaschen werden, bevor... - Seite 7 Wichtige Anweisungen zu Sicherheit und Umwelt Unangemessen gewaschene Kleidung kann sich selbst entzünden; sogar nach Abschluss der Trocknung. • Damit keine Gefährdungen durch den Rückfluss von Verbrennungsgasen einschließlich offenen Flammen in den Raum entstehen, muss für eine angemessene Belüftung gesorgt werden. Unterwäsche mit Metalleinlagen (z.
-
Seite 8: Aufstellung Auf Der Waschmaschine
Wichtige Anweisungen zu Sicherheit und Umwelt • Rund um den Trommeltrockner dürfen sich keinen Fusseln ansammeln. 1.2 Aufstellung auf der Waschmaschine • Wenn das Gerät auf einer Waschmaschine aufgestellt werden soll, benötigen Sie ein Passstück. Das Passstück muss vom autorisierten Kundendienst installiert werden. -
Seite 9: Bestimmungsgemäßer Gebrauch
Wichtige Anweisungen zu Sicherheit und Umwelt 1.3 Bestimmungsgemäßer Gebrauch • Der Trockner wurde für den reinen Hausgebrauch entwickelt. Es ist nicht für kommerzielle Zwecke ausgelegt und darf nicht für andere als seinen vorgesehenen Zweck verwendet werden. • Trocknen Sie nur Textilien im Wäschetrockner, die ausdrücklich als Trockner-geeignet gekennzeichnet sind. -
Seite 10: Übereinstimmung Mit Der Weee-Richtlinie Und Entsorgung Von Altgeräten
Entsorgen Sie Verpackungsmaterialien nicht mit dem regulären Hausmüll oder anderen Abfällen. Bringen Sie Verpackungsmaterialien zu geeigneten Sammelstellen; Ihre Stadtverwaltung berät Sie gern. Bitte besuchen Sie die folgende Website, um mehr Informationen über das Produkt zu bekommen. http://www.elektrabregenz.com Trockner / Bedienungsanleitung 10 / 32 DE... -
Seite 11: Technische Daten
Wichtige Anweisungen zu Sicherheit und Umwelt 1.8 Technische Daten Höhe (Min. Max.) 84,6 cm / 86,6 cm* Breite 59,5 cm Tiefe 60,9 cm Füllmenge (max.) 8 kg** Nettogewicht (mit Kunststoff-Fronttür) 50 kg Nettogewicht (mit Glas-Fronttür) 52 kg Spannung Anschlussleistung Siehe Typenschild*** Modelnummer * Min. -
Seite 12: Ihr Trockner
Ihr Trockner 2.1 Überblick 1. Oberteil 2. Bedienfeld 3. Tür 4. Frontblende-Freigabetaste 5. Belüftungsgitter 6. Einstellbare Füße 7. Frontblende 8. Typenschild 9. Fusselfilter 10. Wassertankschublade 11. Netzkabel Trockner / Bedienungsanleitung 12 / 32 DE... -
Seite 13: Lieferumfang
Ihr Trockner 2.1 Lieferumfang 1. Wasserablaufschlauch * 2. Ersatzfilterschwamm* 3. Bedienungsanleitung 4. Korb* 5. Bedienungsanleitung zum Korb* * Kann je nach Modell mit Ihrem Gerät geliefert werden. Trockner / Bedienungsanleitung 13 / 32 DE... -
Seite 14: Installation
Installation Vergewissern Sie sich, dass elektrische Installation einer Wand stehen. und Anschluss des Wasserablaufs ordnungsgemäß Stellen Sie das Gerät nicht auf das entsprechend der Bedienungsanleitung durchgeführt Netzkabel. wurden, bevor Sie das nächstgelegene autorisierte Servicecenter zur Installation des Trockners 3.2 Transportsicherungen entfernen kontaktieren.(Siehe 3.3 Wasserablauf anschließen und 3.5 Elektrischer Anschluss) Falls dies nicht der Entfernen Sie die Transportsicherungen,... -
Seite 15: Füße Einstellen
Installation 3.4 Füße einstellen • Damit Ihr Trockner leise und vibrationsfrei arbeiten kann, muss es absolut gerade und ausbalanciert stehen. Sie balancieren da s Gerät aus, indem Sie die Füße entsprechend einstellen. • Stellen Sie die Füße (durch Drehen) so ein, dass der Trockner absolut gerade und wackelfrei steht. -
Seite 16: Hinweise Zu Geräuschen
Installation 3.7 Hinweise zu Geräuschen Gelegentlich wird ein metallisches Geräusch vom Kompressor erzeugt; das ist völlig normal. 3.8 Auswechseln der Beleuchtung Für den Fall, dass Ihr Wäschetrockner über eine Beleuchtung verfügt. Bitte wenden Sie sich für den Wechsel der Glüh- bzw. -
Seite 17: Vorbereitung
Vorbereitung 4.1 Trockner-geeignete Textilien Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. Trocknen Sie mit Ihrem Trockner ausschließlich Wäsche, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind, wählen Sie das passende Programm. TROCKNERSYMBOLE Trockner- Trocknungssymbole Nicht bügeln Nicht Empfindliche/ Nicht im... -
Seite 18: Die Richtige Wäschemenge
Vorbereitung • Reinigen Sie das Filterfach sobald die Warnanzeige Nachfolgend finden Sie einige Gewichtsbeispiele. (Siehe 6 Wartung des Filterfachs aufleuchtet. Ungefähres Gewicht und Reinigung) Wäsche (Gramm)* • Sorgen Sie beim Trocknen für eine gute Belüftung Baumwollbettbezüge (doppelt) 1500 des Raumes, in dem der Trockner aufgestellt ist. Baumwollbettbezüge (einzeln) 1000 4.5 Die richtige Wäschemenge... -
Seite 19: Produktanwendung
Produktanwendung 5.1 Bedienfeld 1. Prorammauswahl-Taste 2. Anzeige 3. Ein/Aus-Schalter 4. Start/Pause Taste 5. Restzeit 6. Express Trocknen / Timerprogrammauswahl 7. Signalton 8. Trocknungsgrad 5.2 Bildschirmsymbole Warnsignal-Stufensym bol Schrankt rocken Filt erfach- Reinigung Warnsym bol Filt erreinigung Warnsym bol Kindersicherung Warnsymbol Wassert ank Warnsym bol Program m ende St art /Pause- Sym bol... -
Seite 20: Gerät Bedienen
Gerät bedienen 5.3 Vorbereitung des Trockners 5.4 Programmauswahl Stecken Sie den Netzstecker des Wäschetrockners ein. Der Trockner hat 16 verschiedene Programme. Gerätetüre öffnen. Geben Sie die Wäsche locker in die Trommel. Jeans Bügeltrocken Koch-/ Sportbekle dung Schranktrocken Drücken Sie die Tür zum Schließen zu. Buntwäsche E n / Aus Hemden 30’... -
Seite 21: Programmwahl Und Verbrauchstabelle
Gerät bedienen 5.5 Programmwahl und Verbrauchstabelle Kapazität Schleuderge- Trocknung Express Dry Programme Programmbezeichnung (kg)* schwindigkeit (rpm) Dauer (Min.) (Minuten) der Waschmaschine Sämtliche Baumwollwäsche können Sie in diesem Programm trocknen. (T-Shirt, Hosen, Pyjama, Koch-/Buntwäsche Babywäsche Unterwäsche, Laken usw.) Ihre Wäsche 1000 Schranktrocken wird so getrocknet, dass kein Bügeln mehr nötig ist, bevor Sie die Wäsche in den Schrank hängen. - Seite 22 Gerät bedienen Nach dem Abschluss des Programms nehmen Sie die Wäsche sofort aus dem Trockner und hängen sie auf, damit sich keine Falten bilden. Energieverbrauchswerte Hoeveelheid Waarde Capaciteit) Centrifugeersnelheid in resterende Express Dry Programme energieverbruik (wasmachine (tpm vochtigheid bij (kWh) benadering Schranktrocken, Baumwolle* 1000...
-
Seite 23: Zusatzfunktionen Tonsignale
Gerät bedienen 5.6 Express Trocknen 5.7 Zusatzfunktionen Tonsignale Bei Programmen, die auf der Bedientafel mit dunkler Beim Abschluss eines Programms informiert Sie Farbe betont sind, steht diese Anwendung zur zur das Gerät durch ein Tonsignal. Für die Einstellung der Verfügung. Lautstärke benutzen Sie die Taste Lautstärke Tonsignal. -
Seite 24: Hinweissymbole
Gerät bedienen 5.8 Hinweissymbole Trocknungsgrad Trocknungsgrad-Auswahltaste wird zum Einstellen Hinweissymbole können je nach Modell des gewünschten Trocknungsgrades gewählt. Die Dauer Ihrer Maschine. des Programms kann je nach Auswahl variieren. Diese Funktion können Sie nur vor dem Fusselfilter reinigen Programmbeginn aktivieren. Nach Programmabschluss leuchtet ein Hinweissymbol auf, das Sie an die Reinigung des Filters erinnern soll. -
Seite 25: Programm Starten
Gerät bedienen Gerätetür steht offen Während die Zeitverzögerung läuft, Sollte die Gerätetür des Trockners, während dem können Sie weitere Wäsche hinzugeben Trocknungsvorgang offen geblieben sein, wird das oder Wäsche herausnehmen. Wenn Pause-Symbol leuchten und das Programmfortschritt- die Verzögerungszeit abgelaufen ist, Symbol blinken. -
Seite 26: Kindersicherung
Gerät bedienen 5.11 Kindersicherung 5.12 Programme nach Programmstart Ihr Gerät ist mit einer Kindersicherung ausgestattet, ändern die Unterbrechungen und Änderungen des laufenden Auch im laufenden Betrieb können Sie das ausgewählte Programms verhindert. Zum Aktivieren der Programm ändern und Ihre Wäsche mit einem anderen Kindersicherung Programm trocknen. -
Seite 27: Programme Abbrechen
Gerät bedienen 5.13 Programme abbrechen Falls Sie ein laufendes Programm abbrechen möchten, halten Sie die Taste Ein/Aus/Abbrechen 3 Sekunden lang gedrückt. HINWEIS: Da das Innere der Maschine nach dem Abbrechen eines Programms noch sehr heiß ist, lassen Sie das Durchlüften-Programm zum Abkühlen laufen. -
Seite 28: Wartung Und Reinigung
Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich länger, viele Probleme treten gar nicht erst auf. 6.1 Fusselfilter/Innenseite der Gerätetür reinigen Beim Trocknen lösen sich Fusseln und einzelne Fasern von der Wäsche. Diese Rückstände sammeln sich im Fusselfilter. Fusseln und ähnliche Rückstände entstehen übrigens beim Tragen und beim Waschen der Wäsche. -
Seite 29: Sensor Reinigen
Wartung und Reinigung 6.2 Sensor reinigen 6.3 Wassertank leeren Ihr Trockner arbeitet mit Feuchtigkeitssensoren, um den Die der Wäsche entzogene Feuchtigkeit kondensiert Trocknungsgrad der Wäsche zu erkennen. und sammelt sich im Wassertank. Leeren Sie den • So reinigen Sie die Sensoren: Wassertank nach jedem Trocknen. -
Seite 30: Filterschublade Reinigen
Wartung und Reinigung • Öffnen Sie die Filterschublade durch Drücken des Wenn der direkte Wasserablauf als roten Knopfes. Option verwendet wird, muss der Wassertank nicht geleert werden. 6.4 Filterschublade reinigen Fusseln und Fasern, die nicht vom Fusselfilter erfasst werden, sammeln sich in der Filterschublade hinter der Frontblende. -
Seite 31: Verdampfer Reinigen
Wartung und Reinigung • Setzen Sie den Schwamm wieder ein. • Schließen Sie die Frontblende. Bitte platzieren Sie vorsichtig den Trocknen ohne Filterschwamm führt zu Filterschwamm innerhalb der dafür Beschädigungen des Gerätes! vorgesehenen Abmessungen der Filterschublade, wie durch die Pfeile Verschmutzte Fusselfilter und gezeigt. -
Seite 32: Problemlösung
Problemlösung Das Trocknen dauert zu lange. • Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser aus. • Die Filterschublade ist verstopft. >>> Waschen Sie den Schwammfilter im Filterfach. • Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. >>> Entfernen Sie sämtliche Fremdkörper von oder aus den Belüftungsöffnungen. - Seite 33 Problemlösung Das Ende/Knitterschutz-Symbol leuchtet. • Das Knitterschutzprogramm ist aktiv und verhindert, dass die Wäsche nach Programmabschluss verknittert. >>> Schalten Sie den Trockner aus, nehmen Sie die Wäsche heraus. Das Ende-Symbol leuchtet. • Das Programm ist abgeschlossen. Schalten Sie den Trockner aus, nehmen Sie die Wäsche heraus. Das Filter-reinigen-Symbol leuchtet.
