Inhaltszusammenfassung für Elektrabregenz TKFN 7201 A

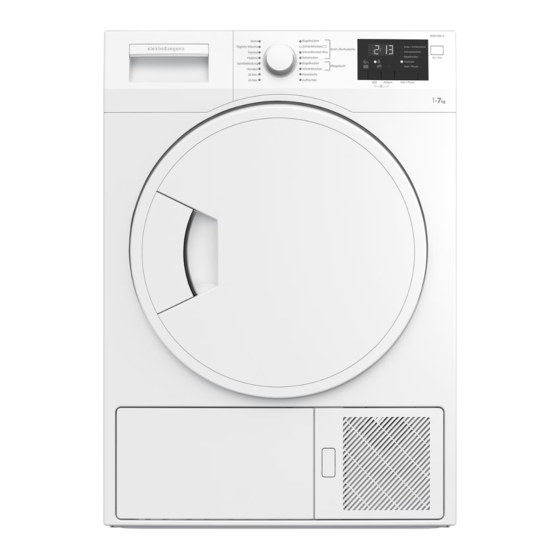

- Seite 1 Trockner TKFN 7201 A Bedienungsanleitung...
-
Seite 2: Die Symbole
Bitte lesen Sie diese Bedienungsanleitung zuerst! Liebe Kundin, lieber Kunde, Vielen Dank, dass Sie sich für ein Elektrabregenz-Produkt entschieden haben. Wir wünschen uns, dass unser Produkt, das unter Einhaltung hoher Qualitätsstandards und mit Hilfe moderner Technologie hergestellt wurde, bei Ihnen optimal und zu Ihrer vollsten Zufriedenheit arbeitet. Daher möchten wir Ihnen ans Herz legen, diese Anleitung und andere mitgelieferte Dokumentation aufmerksam durchzulesen, bevor Sie das Produkt benutzen. -
Seite 3: Inhaltsverzeichnis
INHALT 5 Gerät bedienen 1 Wichtige Anweisungen zu Sicherheit und Umwelt 5.1 Kontrollfeld ..........19 1.1 Allgemeine Sicherheitshinweise ....4 5.2 Bildschirmsymbole ........19 1.1.1 Elektrische Sicherheit ......5 5.3 Maschine vorbereiten ......20 1.1.2 Produktsicherheit ........6 5.4 Programmauswahl ........20 1.2 Aufstellung auf der Waschmaschine ...8 5.5 Hauptprogramme ........20 1.3 Bestimmungsgemäßer Gebrauch ....9 5.6 Sonderprogramme ........20... -
Seite 4: Wichtige Anweisungen Zu Sicherheit Und Umwelt
Wichtige Anweisungen zu Sicherheit und Umwelt In diesem Abschnitt finden Sie wichtige Sicherheitshinweise, die Sie vor Verletzungen und Sachschäden bewahren. Bei Nichtbeachtung dieser Anweisungen erlischt die Garantie. 1.1 Allgemeine Sicherheitshinweise • Der Trockner kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung genutzt werden, sofern sie beaufsichtigt werden oder in der sicheren Nutzung des Gerätes unterwiesen wurden... -
Seite 5: Elektrische Sicherheit
Umwelt Wichtige Anweisungen zu Sicherheit und 1.1.1 Elektrische Sicherheit Anweisungen zur elektrischen Sicherheit müssen beim elektrischen Anschluss während der Installation eingehalten werden. Der Trockner darf vor Abschluss der Reparatur durch den autorisierten Kundendienst keinesfalls betrieben werden! Es besteht Stromschlaggefahr! • Schließen Sie den Trockner an eine geerdete, mit einer passenden Sicherung abgesicherte Steckdose an –... -
Seite 6: Produktsicherheit
Umwelt Wichtige Anweisungen zu Sicherheit und 1.1.2 Produktsicherheit Was in puncto Brandgefahr zu beachten ist: Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden. • Ungewaschene Textilien. • Textilien, die mit Öl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Paraffin und Paraffinentferner verunreinigt wurden, müssen zunächst mit reichlich Reinigungsmittel in heißem Wasser gewaschen werden, bevor... - Seite 7 Umwelt Wichtige Anweisungen zu Sicherheit und • Damit keine Gefährdungen durch den Rückfluss von Verbrennungsgasen einschließlich offenen Flammen in den Raum entstehen, muss für eine angemessene Belüftung gesorgt werden. Unterwäsche mit Metalleinlagen (z. B. BHs) sollte nicht im Wäschetrockner getrocknet werden. Der Trockner kann beschädigt werden, falls sich Metalleinlagen im laufenden Betrieb lösen.
-
Seite 8: Aufstellung Auf Der Waschmaschine
Umwelt Wichtige Anweisungen zu Sicherheit und 1.2 Aufstellung auf der Waschmaschine • Wenn das Gerät auf einer Waschmaschine aufgestellt werden soll, benötigen Sie ein Passstück. Das Passstück muss vom autorisierten Kundendienst installiert werden. • Das Gesamtgewicht der Waschmaschine-Trockner-Kombination kann – bei voller Beladung –... -
Seite 9: Bestimmungsgemäßer Gebrauch
Umwelt Wichtige Anweisungen zu Sicherheit und 1.3 Bestimmungsgemäßer Gebrauch • Der Trockner wurde für den reinen Hausgebrauch entwickelt. Es ist nicht für kommerzielle Zwecke ausgelegt und darf nicht für andere als seinen vorgesehenen Zweck verwendet werden. • Trocknen Sie nur Textilien im Wäschetrockner, die ausdrücklich als Trockner-geeignet gekennzeichnet sind. -
Seite 10: Übereinstimmung Mit Der Weee-Richtlinie Und Entsorgung Von Altgeräten
Umwelt Wichtige Anweisungen zu Sicherheit und 1.5 Übereinstimmung mit der WEEE-Richtlinie und Entsorgung von Altgeräten Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet. Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recycelt werden können. -
Seite 11: Technische Daten
Umwelt Wichtige Anweisungen zu Sicherheit und 1.8 Technische Daten Höhe (Min. / Max.) 84,6 cm / 86,6 cm* Breite 59,5 cm Tiefe 54 cm Füllmenge (max.) 7 kg** Nettogewicht (mit Kunststoff-Fronttür) 46,5 kg Nettogewicht (mit Glas-Fronttür) 48,5 kg Spannung Anschlussleistung Siehe Typenschild*** Modelnummer * Min. -
Seite 12: Ihr Trockner
Ihr Trockner 2.1 Überblick 1. Oberteil 2. Bedienfeld 3. Tür 4. Frontblende-Freigabetaste 5. Belüftungsgitter 6. Einstellbare Füße 7. Frontblende 8. Typenschild 9. Fusselfilter 10. Wassertankschublade 11. Netzkabel Trockner / Bedienungsanleitung 12 / DE... -
Seite 13: Lieferumfang
Ihr Trockner 2.2 Lieferumfang 1. Wasserablaufschlauch * 2. Ersatzfilterschwamm* 3. Bedienungsanleitung 4. Korb* 5. Bedienungsanleitung zum Korb* * Kann je nach Modell mit Ihrem Gerät geliefert werden. Trockner / Bedienungsanleitung 13 / DE... -
Seite 14: Installation
Installation Vergewissern Sie sich, dass elektrische Installation Stellen Sie das Gerät nicht auf das und Anschluss des Wasserablaufs ordnungsgemäß Netzkabel. entsprechend der Bedienungsanleitung durchgeführt wurden, bevor Sie das nächstgelegene autorisierte 3.2 Transportsicherungen entfernen Servicecenter zur Installation des Trockners kontaktieren.(Siehe 3.3 Wasserablauf anschließen Entfernen Sie die Transportsicherungen, und 3.5 Elektrischer Anschluss) Falls dies nicht bevor Sie das Gerät zum ersten Mal... -
Seite 15: Füße Einstellen
Installation 3.5 Elektrischer Anschluss Spezifische Anweisungen beim elektrischen Anschluss während der Installation entnehmen Sie bitte (1.1.1 Elektrische Sicherheit) 3.6 Trockner transportieren • Ziehen Sie den Netzstecker, bevor Sie das Gerät transportieren. • Lassen Sie das gesamte im Trockner verbliebene Wasser ab. •... -
Seite 16: Auswechseln Der Beleuchtung
Installation 3.8 Auswechseln der Beleuchtung Für den Fall, dass Ihr Wäschetrockner über eine Beleuchtung verfügt. Bitte wenden Sie sich für den Wechsel der Glüh- bzw. LED-Leuchte in Ihrem Wäschetrockner an den zuständigen Kundendienst. Die in diesem Gerät verwendeten Leuchtkörper sind nicht zur Beleuchtung von Wohnräumen geeignet. -
Seite 17: Vorbereitung
Vorbereitung 4.1 Trockner-geeignete Textilien • Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. Trocknen Sie mit Ihrem Trockner ausschließlich Wäsche, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind, wählen Sie das passende Programm. TROCKNERSYMBOLE Trockner- Trocknungssymbole Nicht bügeln Nicht Empfindliche/ Nicht im... -
Seite 18: Die Richtige Wäschemenge
Vorbereitung • Reinigen Sie den Filter regelmäßig, wenn Sie an Nachfolgend finden Sie einige Gewichtsbeispiele. dessen Oberfläche Fussel bemerken oder wenn Ungefähres Gewicht das Symbol aufleuchtet, sofern das Gerät über Wäsche (Gramm)* eine Warnleuchte « » zur Filterreinigung verfügt. Baumwollbettbezüge (doppelt) 1500 (Siehe 6.4 Filterschublade reinigen) •... -
Seite 19: Gerät Bedienen
Gerät bedienen 5.1 Kontrollfeld Programmselektionsregler Restdauer-Anzeige An/Aus-Knopf Start/Pause-Knopf Endverzögerungs-Knopf Warnton-Knopf 5.2 Bildschirmsymbole Kindersich Tank Filter reinigen Lauter Knitterschutz Stumm erung Trockner / Bedienungsanleitung 19 / DE... -
Seite 20: Maschine Vorbereiten
Gerät bedienen 5.3 Maschine vorbereiten 5.5 Hauptprogramme Schalten Sie die Maschine ein Die Hauptprogramme werden unten abhängig von der Platzieren Sie die Wäsche in der Maschine Stoffart angezeigt Drücken Sie den An/Aus Knopf • Koch-/Buntwäsche Wenn Ihre Maschine sich erstmalig anschaltet, Trocknen Sie widerstandsfähige Wäsche mit diesem geschieht dies mit dem Erklärungsprogramm Programm. -
Seite 21: Auffrischen
Gerät bedienen • Hemden Trocknet Hemden schonender und verursacht daher weniger Falten zum einfachen Bügeln. Ein sehr geringes Maß an Feuchtigkeit kann nach dem Programm auf den Hemden bleiben. Es wird empfohlen, dass Sie die Hemden nicht im Trockner lassen. •... -
Seite 22: Programmauswahl Und Verbrauchstabelle
Gerät bedienen 5.7 Programmauswahl und Verbrauchstabelle Schleudergeschwindigkeit Ungefähre Trocknungszeit Programme Kapazität (kg) Waschmaschine (U/min) Restfeuchte (Minuten) Baumwolle/Buntwäsche Extratrocken 1000 % 60 Schranktrocken 7 / 3,5 1000 % 60 174 / 107 Bügeltrocken 1000 % 60 Hemden 1200 % 60 Jeans 1200 % 50 Tägliche Wäsche... -
Seite 23: Hilfsfunktionen
Gerät bedienen 5.8 Hilfsfunktionen Befülltür offen Start/Pause LED blinkt wenn die Befülltür des Trockners Akustische Warnung abbrechen geöffnet ist. Der Trockner gibt Warntöne ab, wenn das Programm beendet ist. Wenn Sie keine Tonbenachrichtigungen 5.10 Endzeitpunkt möchten, drücken Sie den den “Warnton” Knopf. Wenn Sie können den Endzeitpunkt des Programms um bis zu Sie den Warnton-Knopf drücken, leuchtet er auf und das 24 Stunden verzögern mit der Endzeitpunktsfunktion. -
Seite 24: Starten Des Programms
Gerät bedienen 5.13 Änderung des Programms nach Abbrechen der Endverzögerungs-Funktion Wenn Sie den Endverzögerungs-Countdown abbrechen seinem Start und das Programm direkt starten möchten: Nachdem die Maschine ihren Betrieb aufnimmt, können Brechen Sie das Programm ab indem Sie den An/ Sie das zum trocknen Ihrer Wäsche gewählte Programm Aus-Knopf drücken. -
Seite 25: Programmabbruch
Gerät bedienen Berühren Sie nicht das Innere der Trommel, wenn sie während eines laufenden Programms Wäsche hinzufügen oder entfernen. Die Trommeloberfläche ist heiß. 5.14 Programmabbruch Wenn Sie das Programm und den Trockenvorgang aus irgendeinen Grund während des Betriebs abbrechen möchten, drücken Sie den An/Aus-Knopf. Da es extrem heiß... -
Seite 26: Wartung Und Reinigung
Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich länger, viele Probleme treten gar nicht erst auf. 6.1 Fusselfilter/Innenseite der Gerätetür reinigen Beim Trocknen lösen sich Fusseln und einzelne Fasern von der Wäsche. Diese Rückstände sammeln sich im Fusselfilter. •... -
Seite 27: Sensor Reinigen
Wartung und Reinigung 6.2 Sensor reinigen 6.3 Wassertank leeren Ihr Trockner arbeitet mit Feuchtigkeitssensoren, um den Die der Wäsche entzogene Feuchtigkeit kondensiert Trocknungsgrad der Wäsche zu erkennen. und sammelt sich im Wassertank. Leeren Sie den • So reinigen Sie die Sensoren: Wassertank nach jedem Trocknen. -
Seite 28: Filterschublade Reinigen
Wartung und Reinigung 6.4 Filterschublade reinigen • Öffnen Sie die Filterschublade durch Drücken des roten Knopfes. Fusseln und Fasern, die nicht vom Fusselfilter erfasst werden, sammeln sich in der Filterschublade hinter der Frontblende. Das Filterschublade-reinigen- Hinweissymbol leuchtet spätestens nach jedem 5 Einsatz zur Erinnerung auf. -
Seite 29: Verdampfer Reinigen
Wartung und Reinigung • Setzen Sie den Schwamm wieder ein. Trocknen ohne Filterschwamm führt zu Beschädigungen des Gerätes! Verschmutzte Fusselfilter und Filterschubladen verlängern das Trocknen und führen zu höherem Energieverbrauch. 6.5 Verdampfer reinigen Entfernen Sie Fusseln an den Lamellen des Verdampfers •... -
Seite 30: Problemlösung
Problemlösung Das Trocknen dauert zu lange. • Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser aus. • Die Filterschublade ist verstopft. >>> Reinigen Sie den Schwamm und das Filtertuch in der Filterschublade. • Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. >>>... - Seite 31 Problemlösung Die Trommelbeleuchtung schaltet sich nicht ein. (Bei Modellen mit Beleuchtung.) • Der Trockner wurde nicht mit der Ein-/Austaste eingeschaltet. >>> Überzeugen Sie sich davon, dass der Trockner eingeschaltet wurde. • Das Leuchtmittel ist defekt. >>> Lassen Sie das Leuchtmittel durch den autorisierten Kundendienst austauschen.
- Seite 32 Produktdatenblatt Übereinstimmung mit delegierter Verordnung (EU) Nr. 392/2012 der Kommission Elektra Bregenz Name oder Marke des Lieferanten Modellbezeichnung TKFN 7201 A Nennkapazität (kg) Ablufttrockner Typ Wäschetrockner Kondensator Energieeffizienzklasse Jährlicher Energieverbrauch (kWh) Automatisch Steuerungstyp Nicht automatisch 1,68 Energieverbrauch des Standardbaumwollprogrammes bei vollständiger Beladung (kWh)
