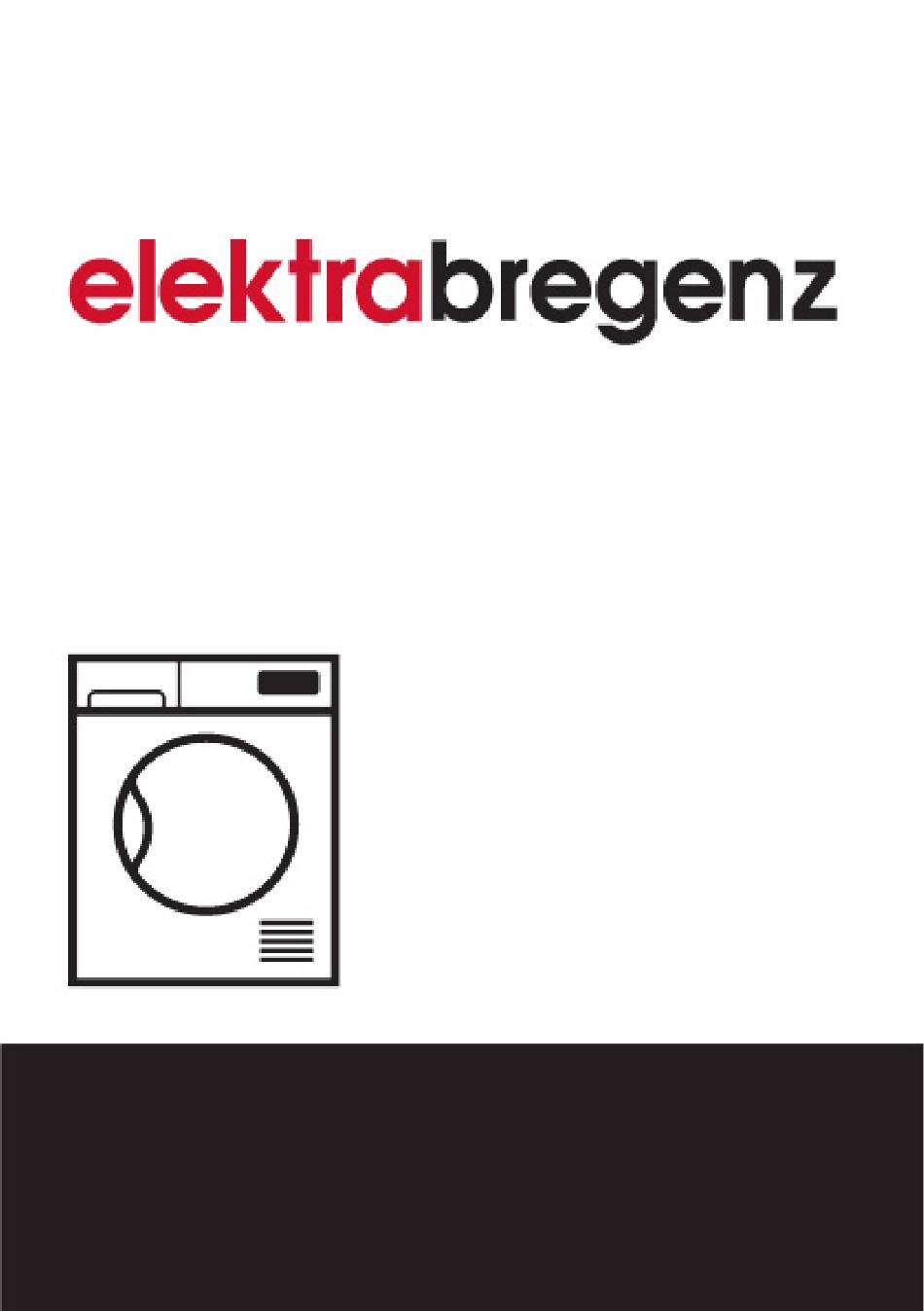

- Seite 1 Trockner TKF 7331 A Bedienungsanleitung...
-
Seite 2: Die Symbole
Bitte lesen Sie diese Bedienungsanleitung zuerst! Liebe Kundin, lieber Kunde, Vielen Dank, dass Sie sich für ein Elektrabregenz-Produkt entschieden haben. Wir wünschen uns, dass unser Produkt, das unter Einhaltung hoher Qualitätsstandards und mit Hilfe moderner Technologie hergestellt wurde, bei Ihnen optimal und zu Ihrer vollsten Zufriedenheit arbeitet. Daher möchten wir Ihnen ans Herz legen, diese Anleitung und andere mitgelieferte Dokumentation aufmerksam durchzulesen, bevor Sie das Produkt benutzen. -
Seite 3: Allgemeine Sicherheitshinweise
Wichtige Anweisungen zu Sicherheit und Umwelt In diesem Abschnitt finden Sie wichtige Sicherheitshinweise, die Sie vor Verletzungen und Sachschäden bewahren. Bei Nichtbeachtung dieser Anweisungen erlischt die Garantie. 1.1 Allgemeine Sicherheitshinweise • Der Trockner kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung genutzt werden, sofern sie beaufsichtigt werden oder in der sicheren Nutzung des Gerätes unterwiesen wurden... -
Seite 4: Elektrische Sicherheit
1.1.1 Elektrische Sicherheit Anweisungen zur elektrischen Sicherheit müssen beim elektrischen Anschluss während der Installation eingehalten werden. • Schließen Sie den Trockner an eine geerdete, mit einer passenden Sicherung abgesicherte Steckdose an – orientieren Sie sich dabei an dem am Typenschild angegebenen Wert. Lassen Sie das Gerät grundsätzlich von einem qualifizierten Elektriker erden. - Seite 5 1.1.2 Produktsicherheit Was in puncto Brandgefahr zu beachten ist: Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden. • Ungewaschene Textilien. • Textilien, die mit Öl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Paraffin und Paraffinentferner verunreinigt wurden, müssen zunächst mit reichlich Reinigungsmittel in heißem Wasser gewaschen werden, bevor sie im Trockner getrocknet werden dürfen.
- Seite 6 • Damit keine Gefährdungen durch den Rückfluss von Verbrennungsgasen einschließlich offenen Flammen in den Raum entstehen, muss für eine angemessene Belüftung gesorgt werden. Unterwäsche mit Metalleinlagen (z. B. BHs) sollte nicht im Wäschetrockner getrocknet werden. Der Trockner kann beschädigt werden, falls sich Metalleinlagen im laufenden Betrieb lösen.
-
Seite 7: Aufstellung Auf Der Waschmaschine
1.2 Aufstellung auf der Waschmaschine • Wenn das Gerät auf einer Waschmaschine aufgestellt werden soll, benötigen Sie ein Passstück. Das Passstück muss vom autorisierten Kundendienst installiert werden. • Das Gesamtgewicht der Waschmaschine-Trockner-Kombination kann – bei voller Beladung – durchaus 180 kg erreichen. Stellen Sie die Geräte daher unbedingt auf einem soliden Boden auf, der die Last problemlos tragen kann! Es kann keine Waschmaschine auf dem Trockner aufgestellt... -
Seite 8: Bestimmungsgemäßer Gebrauch
1.3 Bestimmungsgemäßer Gebrauch • Der Trockner wurde für den reinen Hausgebrauch entwickelt. Es ist nicht für kommerzielle Zwecke ausgelegt und darf nicht für andere als seinen vorgesehenen Zweck verwendet werden. • Trocknen Sie nur Textilien im Wäschetrockner, die ausdrücklich als Trockner-geeignet gekennzeichnet sind. -
Seite 9: Einhaltung Von Rohs-Vorgaben
Entsorgen Sie Verpackungsmaterialien nicht mit dem regulären Hausmüll oder anderen Abfällen. Bringen Sie Verpackungsmaterialien zu geeigneten Sammelstellen; Ihre Stadtverwaltung berät Sie gern. Bitte besuchen Sie die folgende Website, um mehr Informationen über das Produkt zu bekommen. http://www.elektrabregenz.com Trockner / Bedienungsanleitung 9 / DE... -
Seite 10: Technische Daten
1.8 Technische Daten Höhe (Min. / Max.) 84,6 cm / 86,6 cm* Breite 59,5 cm Tiefe 59,8 cm Füllmenge (max.) 7 kg** Nettogewicht (mit Kunststoff-Fronttür) 49 kg Nettogewicht (mit Glas-Fronttür) 51,5 kg Spannung Anschlussleistung Siehe Typenschild*** Modelnummer * Min. Höhe: Höhe, wenn die einstellbaren Füße geschlossen sind. Max. -
Seite 11: Ihr Trockner
Ihr Trockner 2.1 Lieferumfang 1. Wasserablaufschlauch * 2. Ersatzfilterschwamm* 3. Bedienungsanleitung 4. Korb* 5. Bedienungsanleitung zum Korb* * Kann je nach Modell mit Ihrem Gerät geliefert werden. Trockner / Bedienungsanleitung 11 / DE... -
Seite 12: Der Richtige Aufstellungsort
Installation Lassen Sie das Gerät vom autorisierten Kundendienst Stellen Sie das Gerät nicht auf das in Ihrer Nähe installieren. Bereiten Sie Stromversorgung Netzkabel. und Wasserablauf entsprechend vor, bevor Sie sich an den autorisierten Kundendienst wenden. Lassen Sie die nötigen Arbeiten bei Bedarf durch eine qualifizierte •... -
Seite 13: Untertischinstallation
3.3 Untertischinstallation Bei sämtlichen Anschlussvarianten • Bei entsprechendem Platzangebot kann das muss der Schlauch grundsätzlich Gerät auch unterhalb einer Arbeitsplatte installiert gesichert werden. Ansonsten kann es zu werden. Überschwemmungen kommen, falls sich der Schlauch beim Wasseraustritt lösen Beim Einsatz als Untertisch-Trockner sollte. -
Seite 14: Gerät Transportieren
3.8 Gerät transportieren Im Betrieb gesammeltes Wasser wird in Ziehen Sie den Netzstecker, bevor Sie das Gerät den Wassertank gepumpt. In dieser Phase transportieren. sind Arbeitsgeräusche der Pumpe völlig Trennen Sie Wasser- und Kaminanschlüsse, sofern normal. vorhanden. Lassen Sie sämtliches Wasser vollständig aus dem Gerät auslaufen. -
Seite 15: Vorbereitung
Vorbereitung 4.1 Trockner-geeignete Textilien • Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. Trocknen Sie mit Ihrem Trockner ausschließlich Wäsche, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind, wählen Sie das passende Programm. TROCKNERSYMBOLE Trockner- Trocknungssymbole Nicht bügeln Nicht Empfindliche/ Nicht im... -
Seite 16: Die Richtige Wäschemenge
• Sorgen Sie beim Trocknen für eine gute Belüftung Nachfolgend finden Sie einige Gewichtsbeispiele. des Raumes, in dem der Trockner aufgestellt ist. Ungefähres Gewicht 4.5 Die richtige Wäschemenge Wäsche (Gramm)* • Orientieren Sie sich an der Programm- und Baumwollbettbezüge (doppelt) 1500 Verbrauchstabelle. -
Seite 17: Programm Auswählen Und Mit Der Maschine Arbeiten
Programm auswählen und mit der Maschine arbeiten 5.1 Bedienfeld Schleudergeschwindigkeit/Timerprogrammauswahl Anzeige Start/Pause/Abbrechen-Taste Programmauswahlknopf Ein-/Austaste Knitterschutztaste Trocknungsgradtaste Tonsignale-abschalten-Taste Zeitverzögerungstasten Schleudergeschwindigkeit/Timerprogramme* Betrieb-Symbol Pause-Symbol Wassertank-Hinweissymbol Filter-reinigen-Hinweissymbol Filterschublade-reinigen-Hinweissymbol Restzeitanzeige** Kindersicherung-Hinweissymbol Zeitverzögerungsmodus Tür-offen-Hinweissymbol Knitterschutzmodus Tonsignallautstärke/Tonsignale abschalten Trocknungsgrad Knitterschutz ist aktiv Die Schleudergeschwindigkeit wird zur präziseren Anzeige der Restzeit genutzt. -
Seite 18: Gerät Vorbereiten
5.2 Gerät vorbereiten 5.4 Hauptprogramme Je nach Textilientyp stehen die folgenden Stecken Sie den Netzstecker des Gerätes ein. Hauptprogramme zur Verfügung: Geben Sie die Wäsche in das Gerät. • Baumwolle Drücken Sie die Ein-/Austaste. Mit diesem Programm trocknen Sie strapazierfähige Textilien bei normaler Temperatur. -
Seite 19: Zeitprogramme
• Dessous • Lüften/Auffrischen Dieses Programm nutzen Sie zum Trocknen von Hierbei wird die Wäsche lediglich 10 Minuten lang Damenwäsche aus Synthetik und Synthetik-Satin- durchlüftet; dabei wird keine Heißluft eingesetzt. Dieses Mischfasern (z. B. Nachtwäsche, BHs, Unterwäsche, Programm können Sie zum Beispiel einsetzen, um Schlafanzüge), die laut Pflegeetikett Trockner-geeignet Wäsche von unangenehmen Gerüchen zu befreien, sind. -
Seite 20: Programmauswahl- Und Verbrauchstabelle
5.6 Programmauswahl- und Verbrauchstabelle Schleudergeschwindigkeit Ungefähre Trocknungszeit Programme Kapazität (kg) Waschmaschine (U/min) Restfeuchte (Minuten) Baumwolle/Buntwäsche Extratrocken 1000 % 60 Schranktrocken 1000 % 60 Bügeltrocken 1000 % 60 Hygiene 1000 % 60 Hemden 1200 Jeans 1200 Mini 1200 1000 Sportbekleidung 1000 Express 1200 Dessous... -
Seite 21: Zusatzfunktionen
5.7 Zusatzfunktionen Kontrast einstellen Mit der Kontrasteinstellung können Sie dafür sorgen, Tonsignale dass die Symbole in der Anzeige besser erkennbar Beim Abschluss eines Programms informiert Sie das sind. Dies kann besonders dann sinnvoll sein, wenn der Gerät durch ein Tonsignal. Falls Sie dieses Tonsignal Trockner auf eine Waschmaschine gestellt wird und sich nicht wünschen, drücken Sie die Lautstärketaste, bis „x“... -
Seite 22: Programme Starten
Tür offen Verzögerungszeit ändern Dieses Hinweissymbol leuchtet auf, wenn die Gerätetür Wenn Sie die Verzögerungszeit ändern möchten, geöffnet ist. während die Zeitverzögerung bereits läuft: Halten Sie die Start/Pause/Abbrechen-Taste zum Abbrechen des Programms 3 Sekunden lang gedrückt. Stellen Sie die gewünschte Verzögerungszeit wie zuvor beschrieben ein. -
Seite 23: Auffrischen
5.12 Programme nach Programmstart Schranktrocken Leuchtet auf, wenn die Wäsche schranktrocken ist. ändern Schranktrocken extra Auch im laufenden Betrieb können Sie das ausgewählte Leuchtet auf, wenn die Wäsche etwas mehr als Programm ändern und Ihre Wäsche mit einem anderen schranktrocken ist. Programm trocknen. -
Seite 24: Programme Abbrechen
Da das Innere der Maschine nach dem Wenn Sie später Wäsche hinzugeben, Abbrechen eines Programms noch sehr kann dies grundsätzlich dazu führen, heiß ist, lassen Sie das Durchlüften- dass sich bereits getrocknete Wäsche Programm zum Abkühlen laufen. mit feuchter Wäsche vermischt und die Wäsche nach dem Programmabschluss noch feucht ist. -
Seite 25: Wartung Und Reinigung
Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich Im Laufe der Zeit können sich die Poren länger, viele Probleme treten gar nicht erst auf. des Fusselfilters zusetzen. Zum Entfernen Vor sämtlichen Wartungs- und von Rückständen waschen Sie den Reinigungsarbeiten (z. -
Seite 26: Sensoren Reinigen
6.2 Sensoren reinigen 6.3 Wassertank leeren Die der Wäsche entzogene Feuchtigkeit kondensiert und sammelt sich im Wassertank. Leeren Sie den Wassertank nach jedem Trocknen. Das Konsenswasser ist kein Trinkwasser! Nehmen Sie den Wassertank niemals im laufenden Programm heraus! Falls Sie das Leeren des Wassertanks vergessen sollten, stoppt die Maschine bei vollem Tank;... -
Seite 27: Filterschublade Reinigen
6.4 Filterschublade reinigen Öffnen Sie die Filterschublade durch Drücken des roten Knopfes. Fusseln und Fasern, die nicht vom Fusselfilter erfasst werden, sammeln sich in der Filterschublade hinter der Frontblende. Das Filterschublade-reinigen- Hinweissymbol leuchtet spätestens nach jedem fünften Einsatz zur Erinnerung auf. Das Gerät filtert zweistufig. -
Seite 28: Verdampfer Reinigen
Setzen Sie den Schwamm wieder ein. Trocknen ohne Filterschwamm führt zu Beschädigungen des Gerätes! Verschmutzte Fusselfilter und Filterschubladen verlängern das Trocknen und führen zu höherem Energieverbrauch. Im Laufe der Zeit können sich die Poren des Fusselfilters zusetzen. Zum Entfernen von Rückständen waschen Sie den Fusselfilter mit warmem Wasser aus. -
Seite 29: Problemlösung
Problemlösung Das Trocknen dauert zu lange. Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser • aus. Reinigen Sie den Schwamm und das Filtertuch in der • Die Filterschublade ist verstopft. >>> Filterschublade. Entfernen Sie •... - Seite 30 Die Trommelbeleuchtung schaltet sich nicht ein. (Bei Modellen mit Beleuchtung.) Der Trockner wurde nicht mit der Ein-/Austaste eingeschaltet. >>> Überzeugen Sie sich davon, dass • der Trockner eingeschaltet wurde. • Das Leuchtmittel ist defekt. >>> Lassen Sie das Leuchtmittel durch den autorisierten Kundendienst austauschen.
