Hachette koenigstiger Bauanleitung

034
Vorschau ausblenden
1
2
3

Quicklinks

Diese Anleitung herunterladen
B
–
auanleitung
S
S
chritt für
chritt

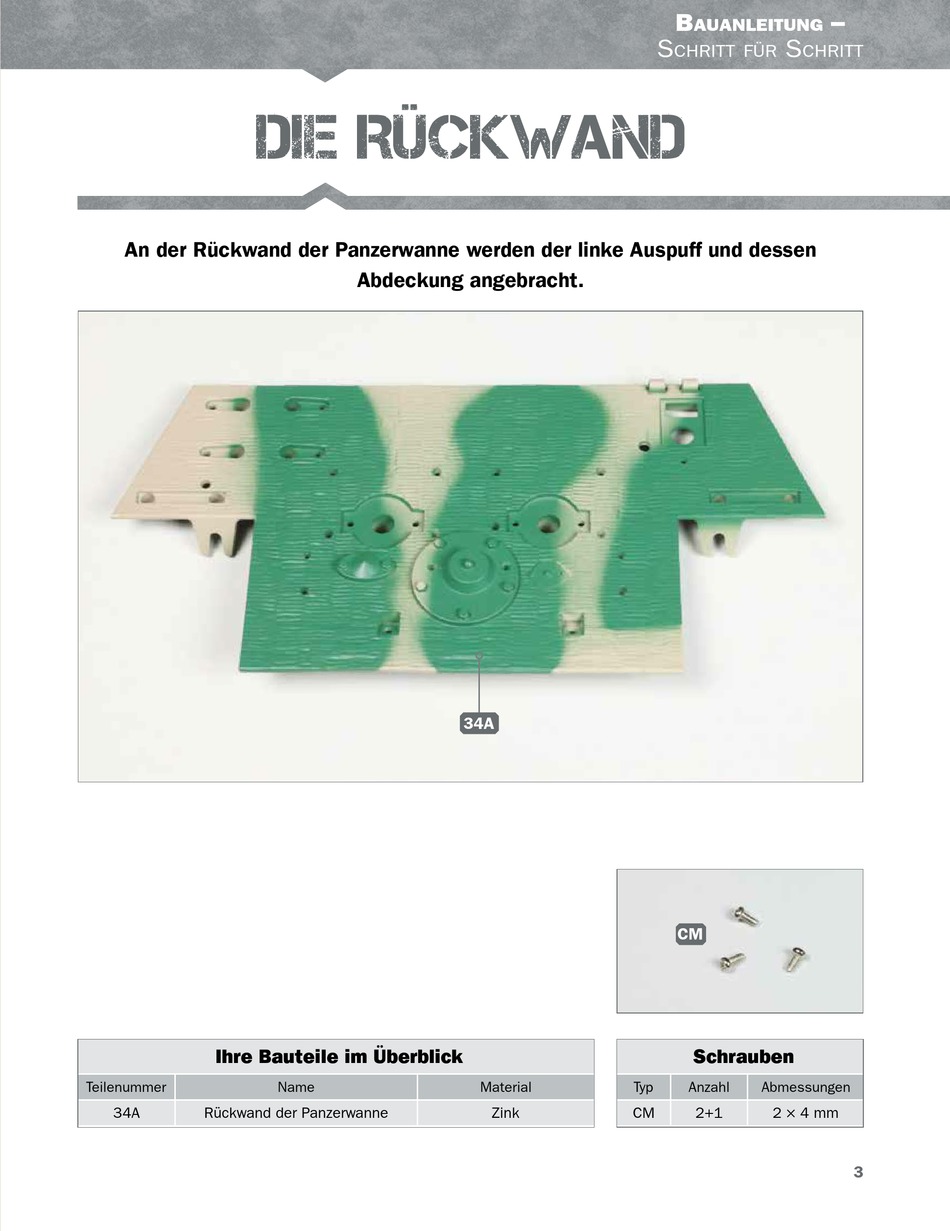

DIE RÜCKWAND
An der Rückwand der Panzerwanne werden der linke Auspuff und dessen
Abdeckung angebracht.
34A
CM
Ihre Bauteile im Überblick
Schrauben
Teilenummer
Name
Material
Typ
Anzahl
Abmessungen
34A
Rückwand der Panzerwanne
Zink
CM
2+1
2 × 4 mm
3
loading

Verwandte Anleitungen für Hachette koenigstiger

Inhaltszusammenfassung für Hachette koenigstiger

  • Seite 1 – auanleitung chritt für chritt DIE RÜCKWAND An der Rückwand der Panzerwanne werden der linke Auspuff und dessen Abdeckung angebracht. Ihre Bauteile im Überblick Schrauben Teilenummer Name Material Anzahl Abmessungen Rückwand der Panzerwanne Zink 2 × 4 mm...
  • Seite 2 – auanleitung chritt für chritt SCHRITT 1 Die Montage des linken Auspuffs Legen Sie die Rückwand der Panzerwanne 34A auf Ihre Arbeitsplatte. Nehmen Sie den linken Auspuff, den Sie mit der 33. Bauanleitung zusammenge- baut haben, und führen Sie dessen unteres Ende 33A/33B 33A/33B zur Vertiefung in der Rückwand, wie es der Pfeil andeutet.
  • Seite 3 – auanleitung chritt für chritt Nehmen Sie die Auspuffabde- ckung 33D und versehen Sie deren vier Zapfen (eingekreist) mit etwas Sekundenkleber. Führen Sie die Abdeckung zu den Aufnahmen an der Rückwand 34A, wie es die beiden Pfeile andeuten. Kleben Sie die Auspuffabdeckung 33D an der Rückwand der Panzerwanne 34A fest.
