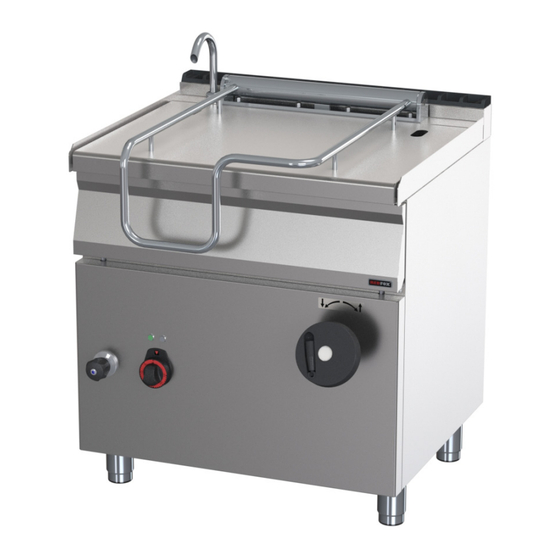

- Seite 1 N ÁV OD K OBS L UZE A I NS TA L A CI IN ST R UK CJE M ONTAŻU I O BS ŁUG I BR 70/80 E, BR 70/80 E/N 1 0 1 5 - 2 2 www.rmgastro.com...
- Seite 2 CONTENT Declaration of a standards conformity Instruction for use Cleaning and maintenance INHALT Die Normenübereinstimmungsdeklaration Gebrauchsanweisung Die Reinigung und instandshaltung CONTENU Déclaration de conformité Mode d‘emploi Nettoyage et entretien INHOUD De verklaring van overeenstemming met de normen Gebruiksaanwijzing Reiniging en onderhoud OBSAH Prohlášení...
- Seite 3 DECLARATION OF A STANDARDS CONFORMITY The producer confi rms that the devices agree with 2014/30/EU, 2014/35/EU standards, rule nr. 117/2016 sb., 118/2016 sb. and with relevant goverment orders. Instalation must be done with respect to valid standards. Attention, the producer refuses any responsibility in case of direct or indirect damages which are caused due to wrong instalation, incorrect intervention or modifi...
- Seite 4 TECHNICAL INSTRUCTIONS FOR INSTALATION AND REGULATION Important: The manufacturer does not provide warranty for defects caused by improper use, failure to instructions contained in the attached instructions for use and mistreatment of the appliances. Installation, adjustment and repair of appliances for kitchens, as well as their removal because of possible damage to the gas can be carried out only under a maintenance contract, this contract may be signed with an authorized dealer, and must be complied with regulations and technical standards and regulations regarding the installation, power supply, gas connection and health &...
- Seite 5 CONNECTION OF THE ELECTRIC CABLE TO THE ELECTRICITY Instalation of electric feeder - This feeder must be separetely protected by a safety fuse according to the specifi c electric stream which depends on the wattage of the instaled device. Check the wattage on the label at the back of the device.
- Seite 6 SAFETY MEASURES FROM STANDPOINT FIRE PROTECTION ACCORDING TO EN 061008 ČL. 21 • only adults can operate the device • device must be safely used in common surroundings according to EN 332000-4-462; EN 332000-4-42. You must switch the gas device off under the circumstances leading: to the danger of the temporary rise of the combustion gas or steam or during works when there is a big possibilityof rise ot the temporary fi...
- Seite 7 INSTRUCTION FOR USE Attention! Before the fi rst use of the appliance you must remove protection foil, wash the device and bath with water containing washing liquid and then dry with the cleaning cloth. Into the bottom of the bath spread a vegetable oil and begin burning procedure by 230°of Celsius.
- Seite 8 CONTROL KNOB POSITION OFF POSITION MINIMUM POSITION MAXIMUM...
- Seite 9 SYSTEM OF BATH TILTING For manual tilting follow the instructions bellow: System of bath tilting For manual tilting follow the instructions bellow: 1) Under overfl ow put suitable and heatproof container 2) Make sure, that you let cool down content after frying 3) On the control wheel, tilt manipulating handle 4) for lifting up and draining, circle with control wheel to right, to bring the bath back into operation position, circle with control wheel to left...
- Seite 10 CLEANING ATTENTION! The device cannot be cleaned by direct or pressure water. Clean it daily. Daily maintenance keeps longer useful life and effi ciency of the device. Before cleaning make sure to have disconnected the device from electricity. Always switch off the main feeder to the device. Stainless steel parts wash with moist cleaning cloth and detergent without groove parts, then dry it with the cloth.
- Seite 11 DIE NORMENÜBEREINSTIMMUNGSDEKLARATION Der Produzent erklärt, daß die Geräte in einer Übereinstimmung mit den Vorschriften der 2014/35/EU, 2014/30/ EU dem Gesetz Nr. 118/2016 sb., 117/2016 sb. der Sammlung und zugehörigen Regierungsverordnungen stehen. Die Installation muss mit der Absicht auf geltende Normen durchgeführt werden. Vorsicht, im Falle einer direkten oder indirekten Beschädigung, die sich auf falsche Installation, unrichtigen Eingriff oder Anpassungen, ungenügende Instandshaltung, unrichtige Verwendung beziehen, und welche eventuell durch andere Ursachen, als in Punkten der Verkaufsbedingungen angeführt ist, so verzichtet der Importeur auf...
- Seite 12 DIE PLATZIERUNG Es ist unbedingt notwendig, zu der Regulation der Gerätetätigkeit, daß das Milieu - der Küche -, wo das Gerät installiert wird, sehr gut belüftbar ist (im Hinblick darauf: sei der Techniker sich mit geltenden Normen (EN) richtet). Wenn die Einrichtung so plaziert wird, daß sie im Mobiliarwandkontakt stehen wird, so müssen diese einer Temperatur von 90°C wiederstehen.
- Seite 13 DER ELEKTRISCHE KABELNETZANSCHLUSS Die Installation der elektrischen Ankupplung - Diese Zuleitung muß selbstständig gesichert werden. Und das durch entsprechende Sicherung des Nennstromes in der Abhängigkeit am Anschlußwert des installierten Gerätes. Kontrollieren sie den Anschlußwert des Apparates auf dem Produktionsschild im Hinterteil des Gerätes.
- Seite 14 DIE SICHERHEITSVORRICHTUNGEN AUS DER SICHT DES FEUERSCHUTZES LAUT EN. 061008 ČL. 21 Die Einrichtungsbedienung dürfen nur Erwachsene ausführen • Das Gerät darf sicher in gewöhnlicher Umgebung laut EN 332000-4-482; EN 332000-4-42 verwendet werden. • Es ist notwendig das Gerät so platzieren, daß es auf einer unbrennbaren Grundlage steht oder hängt. •...
- Seite 15 GEBRAUCHSANWEISUNG Achtung! Bevor Sie beginnen, das Gerät zu verwenden, ist von der gesamten Oberfl äche die Schutzfolie vom Edel- stahlblech zu entfernen und dieses dann gründlich mit Geschirrspülwasser einschließlich der Wanne zu wa- schen und danach mit einem in reinem Wasser angefeuchteten Lappen abzureiben. Reiben Sie die Wanne mit einem Geschirrtuch trocken, bestreichen Sie den Boden der Wanne mit Tafelöl und nehmen Sie das Ausbrennen des Bodens bei einer Temperatur von 230 °C vor.
- Seite 17 KiPPSYSTEM DER WANNE Beim manuellen Kippen der Wanne gehen Sie folgendermaßen vor: 1) Stellen Sie unter die Stelle des Ausfl usses ein ausreichend großes, temperaturbeständiges Gefäß. 2) Lassen Sie den Inhalt der Wanne nach dem Braten abkühlen. 3) Klappen Sie am Bedienungsrad den Betätigungsgriff heraus. 4) Beginnen Sie, das Rad nach rechts zu drehen, um die Wanne zu heben, und nach links, um die Wanne zu senken.
- Seite 18 REINIGUNG Achtung! Die Einrichtung darf nicht durch Wasserstrahl oder Druckwasser gereinigt werden. Das Gerät muss man täglich reinigen, tägliche Reinigung verlängert die Lebensdauer des Gerätes sowie auch seine Wirksamkeit. Vor Reinigung ist das Gerät vom Strom abzu- schalten, das Gerät soll auch von der Haupzuleitung abgechaltet werden. Rostfreie Teile mit Waschlappen reinigen, anschließend mit geeigneten Spülmittel durchspülen und austrocknen.
- Seite 19 DÉCLARATION DE CONFORMITÉ 2014/30/EU, 2014/35/EU Le fabricant certifi e la conformité des appareils aux normes à la loi n° 117/2016 sb., 17/2003 sb. et aux décrets applicables. L‘installation doit être effectuée dans le respect des normes en vigueur. Attention: le fabricant décline toute responsabilité en cas de dommages, directs ou indirects, causés par une mauvaise installation, par une utilisation, des interventions ou des modifi...
- Seite 20 LA LOCATION Le local dans lequel l‘appareil est installé doit être bien ventilé. Si l’appareil doit toucher le parois , celui-ci doit résister à la chaleur de 90°C au minimum. L’installation, le réglage et la mise en marche doivent être effectués par une personne qualifi...
- Seite 21 BRANCHEMENT ÉLECTRIQUE Istallation de prise de courant – La prise de courant doit avoir un coupe-circuit indépendant en dépendance de puissance fournie de l’appareil. Vérifi ez la puissance de l’appareil sur la plaque des caractéristiques techniques. Branchez l’appareil directement au réseau, il faut mettre un interrupteur entre le réseau et l’appareil, son ouverture de contacts étant 3 mm au minimum.
- Seite 22 MODE D’EMPLOI Attention ! Avant de commencer à utiliser l’appareil, il est indispensable de retirer de toute la sur- face les fi lms de protection en tôle inox, puis de bien la laver à l’eau avec détergent pour vaisselle, y compris la cuve, puis de l’essuyer avec un chiffon trempé dans de l’eau propre.
- Seite 24 LE SYSTÈME DE BASCULEMENT DE LA CUVE Le basculement manuel de la cuve est effectué comme suit : 1) sous le lieu d’écoulement, placez un ustensile suffi samment grand et résistant à la température 2) laissez refroidir le contenu de la cuve après la friture 3) sur la roue de commande, basculez la poignée de manipulation 4) tournez la roue vers la droite pour le soulèvement de la cuve et vers la gauche pour la vidange de la cuve 5) le soulèvement doit être effectué...
- Seite 25 Nettoyage ATTENTION ! Il est interdit de nettoyer l´appareil par le jet d´eau ou par la douche à pression. Nettoyez l´appareil tous les jours. Le service regulier prolonge la longévité et l´effi cacité de l´appareil. Avant le nettoyage il faut s´assurer que l´appareil est débranché. Il faut toujours débrancher la prin- cipale prise de courant.
- Seite 26 DE VERKLARING VAN OVEREENSTEMMING MET DE NORMEN De fabrikant verklaart dat de apparaten voldoen aan de basiseisen van de richtlijn 2014/30/EU (verordening van de regering nr. 117/2016 Coll.) en de eisen van de richtlijn 2014/35/EU (verordening van de regering nr. 118/2016 Coll.).
- Seite 28 Plaatsing De volgende richtlijnen in overeenstemming met de normen TPG G 704 01, ČSN 127040 en ČSN 127010 moeten in acht worden genomen voor de juiste werking en opstelling van het apparaat. Pak het apparaat uit een controleer of het tijdens het transport niet is beschadigd. Plaats het apparaat op een horizontale oppervlakte (de maximale oneff...
- Seite 29 WATERAANSLUITING De wateraansluiting wordt uitgevoerd met een slang met schroefdraad G1 / 2. De watertoevoer moet voorzien zijn van een aparte klep die vrij beschikbaar is en binnen bereik van het apparaat. De uitrusting bevat een terugslagklep. • De waterhardheid moet tussen 0,5 - 5 ° Franse graad liggen. INDIEN HOGER, IS HET NODIG, GEBRUIK EEN WATERVERZACHTINGSSYSTEEM.
- Seite 30 Veiligheidsvoorzieningen in verband met brandpreventie conform ČSN 061008 art. 21 • het apparaat mag uitsluitend door volwassenen bediend worden • het apparaat kan veilig gebruikt worden in overeenstemming van de volgende normen: ČSN 33 2000-4-482: Brandbeveiliging in gebieden met een speciaal risico of gevaar ČSN 33 2000-4-42: Bescherming tegen invloeden van warmte •...
- Seite 31 GEBRUIKSAANWIJZING Opgelet! Voordat u het apparaat gebruikt, moet u de beschermende folie van het gehele oppervlak verwijderen, het vervolgens goed met water en afwasmiddel wassen en daarna met een vochtige doek afnemen. Veeg de bak droog met een schoonmaakdoek, smeer de bodem van de bak met tafelolie in en laat de bodem tot een temperatuur van 230 °C opwarmen.
- Seite 32 Bedieningsknop Positie uit Positie minimum Positie maximum...
- Seite 33 Aftappen van de inhoud van de kom Kantel de kom naar de gewenste ledigingpositie met behulp van het manipulatie- wiel. OPGELET! Voordat u de kom leegmaakt, plaats een geschikte bak met voldoen- de volume onder de uitloop. De bak moet bestand zijn tegen hogere temperaturen. Wees uiterst voorzichtig bij het hanteren van de hete inhoud.
- Seite 34 REINIGING EN ONDERHOUD Het apparaat mag niet schoongemaakt worden met een directe waterstraal of met een hogedrukreiniger. Maak het apparaat elke dag schoon. Dankzij het dagelijks onderhoud bent u verzekerd van een lange levensduur en de effi ciëntie van het apparaat. Controleer voordat u begint met schoonmaken of het apparaat is losgekoppeld van het elektriciteitsnet.
- Seite 35 DIMENSION PLANS / MASSSKIZZEN / DIMENSIONS BR - 70/80 E(/N)
- Seite 36 EL. CONNECTION DIAGRAM / SCHALTPLAN / SCHÉMA DU ELECTRIQUE BR - 70/80 E(/N)
- Seite 37 PROHLÁŠENÍ O SOULADU S NORMAMI TECHNICKÁ DATA ZÁKLADNÍ INFORMACE K ELEKTRICKÝM PÁNVÍM Pánve elektrické jsou konstruovány s ohledem na maximální výkony, odolnost a trvanlivost pro nejtěžší provozy a jednoduchost obsluhy spolu se snadnou údržbou. Pro výrobu jsou používány díly vysoké kvality. •...
- Seite 38 KONTROLA OBALU A ZAŘÍZENÍ...
- Seite 39 UMÍSTĚNÍ...
- Seite 40 INSTALACE BEZPEČNOSTNÍ OPATŘENÍ Z HLEDISKA POŽÁRNÍ OCHRANY PODLE...
- Seite 41 PŘIPOJENÍ ELEKTRICKÉHO KABELU DO SÍTĚ...
- Seite 42 PŘIPOJENÍ VODY Připojení vody se provádí pomocí přívodní hadice se závitem G1/2. Připojení se provede po sejmutí předního panelu. Přívod vody musí být osazen samostatným uzávěrem, který je volně přístupný a v dosahu zařízení. • Tvrdost vody musí být v rozsahu 0,5 - 5 ° francouzských stupňů. Nad tuto hodnotu je nutné použít změkčovač.
- Seite 43 NÁVOD K POUŽITÍ Pozor! Než začnete přístroj používat, je nutné z celého povrchu sejmout ochranné fólie z nerezového plechu, a pak jej dobře omýt vodou se saponátem na nádobí včetně vany, a poté otřít hadrem namočeným v čisté vodě. Vanu vytřete utěrkou do sucha, dno vany potřete stolním olejem a proveďte vypálení dna při teplotě...
- Seite 44 VYKLÁPĚNÍ VANY...
- Seite 46 ČIŠTENÍ A ÚDRŽBA POZOR! Zařízení se nesmí čistit přímou nebo tlakovou vodou. Čistěte zařízení denně. Denní údržba prodlu- žuje životnost a účinnost zařízení. Před započetím čištění se přesvědčte, jestli jste odpojili zařízení od elektrického proudu. Vždy vypněte hlavní přívod k zařízení. Nerezové části omyjte vlhkým had- rem se saponátem bez hrubých částeček, poté...
- Seite 47 Producent oświadcza, że urządzenia są wykonane według polskich norm i przepisów Unii Europejskiej.Montaż musi być przeprowadzony zgodnie z obowiązującymi normami, zwłaszcza w kwestii odpowiedniego wietrzenia pomieszczeń i systemu odprowadzenia spalin. Uwaga! Producent nie odpowiada za szkody wynikłe pośrednio lub bezpośrednio przez: złą instalacje, niewłaściwą...
- Seite 48 Urządzenie opuszcza zakłady odpowiednio zapakowane, właściwie oznakowane ietykietowane. Posiada również instrukcję obsługi. W przypadku, kiedy opakowanie nosioznaki niewłaściwego traktowania lub uszkodzenia, należy bezzwłocznie zgłosić ten fakt na piśmie u przewoźnika i podpisać protokół szkody. Ważne Niniejsza instrukcja powinna być przeczytana z uwagą, ponieważ zawiera ważne informacje bezpieczeństwa, montażu oraz obsługi.
- Seite 49 Do regulacji i instalacji urządzenia jest konieczne, by pomieszczenie - kuchnia - było odpowidnio wietrzone (wg istniejących norm). Jeżeli urządzenie będzie umieszczone tak, że będzie stykać się ze ścianą pomieszczenia (kuchni), musi być ściana odporna na temperaturę powyżej 60°C. Ważne jest by po odpakowaniu urządzenia, skontrolować czy urządzenie nie zostało uszkodzone w czasie transportu.
- Seite 50 Wyciag jest umieszczony bezposrednio nad Instalacja wentylacyjna nie posiada naturalnego urzadzeniem a wentylacja jest zapewniona aiagu, lecz jest on wymuszony wentylatorem. przez naturalny ciag komina. W tym przypadku konieczne jest sprzezenie z zaworem doplywu gazu - w przypadku awarii A - wyciag wentylatora doplyw gazu do urzadzenia odciety.
- Seite 51 Przewód elektryczny powinien posiadać oddzielny bezpiecznik, odpowiadający mocy instalowanego pieca. Moc urządzenia należy skontrolować na tebliczce znamionowej umieszczonej na bocznej ścianie urządzenia. Przewód uziemiający musi być dłuższy od pozostałych przewodów. Urządzenie należy podłączyć bezpośrednio do sieci. Między urządzeniem a siecią należy zamontować wyłącznik zabezpieczający zgodny z normami.
- Seite 52 Instrukcja obsługi Uwaga! Przed użyciem urządzenia należy zdjąć folię ochronną z blachy nierdzewnej z całej powierzchni, a następnie dobrze umyj wodą z płynem do mycia naczyń, łącznie z kąpielą, a następnie wytrzyj wilgotną szmatką w czystej wodzie. Wytrzyj wannę do sucha szmatką, posmaruj dno wanny olejem kuchennym i spal dna w 230 °...
- Seite 53 pokrętło regulacji pozycja wyłączona pozycja minimum pozycja maksymalna 1) Podstaw odpowiednio duży, odporny na temperaturę pojemnik pod wylewką 2) po usmażeniu pozostawić do ostygnięcia 3) Rozłóż rączkę na kierownicy 4) zacznij obracać się w prawo, aby podnieść wannę i w lewo, aby opuścić wannę 5) podnosić...
- Seite 54 Czyszczenie i konserwacja płyty stalowej: • rozgrzać • wyłączyć • oczyścić metalową szpachelką • nanieść wodę z odpowiednim środkiem chemicznym (np. RM Grill) i wytrzeć resztki brudu i osadów Zaleca się kontrolę urządzenia przez profesjonalny serwis 2 razy w roku. Wszystkie interwencje •...
- Seite 55 ROZMĚROVÝ NÁČRTEK S PŘÍPOJNÝMI VODY BR - 70/80 E(/N) E - připojení elektriky W - připojení vody...
- Seite 56 SCHÉMA ZAPOJENÍ BR - 780 E(/N)
- Seite 57 List of service organizations: CZ: RM GASTRO CZ s. r. o., Náchodská 818/16, Praha 9 Tel. +420 281 926 604, info@rmgastro.cz, www.rmgastro.cz SK: RM Gastro Slovakia, Rybárska 1, Nové Město nad Váhom Tel.: +421 32 7717061, obchod@rmgastro.sk, www.rmgastro.sk PL: RM GASTRO Polska Sp. z o. o., ul. Skoczowska 94, 43-450 Ustroń Tel.: +33 854 73 26, www.rmgastro.pl...
