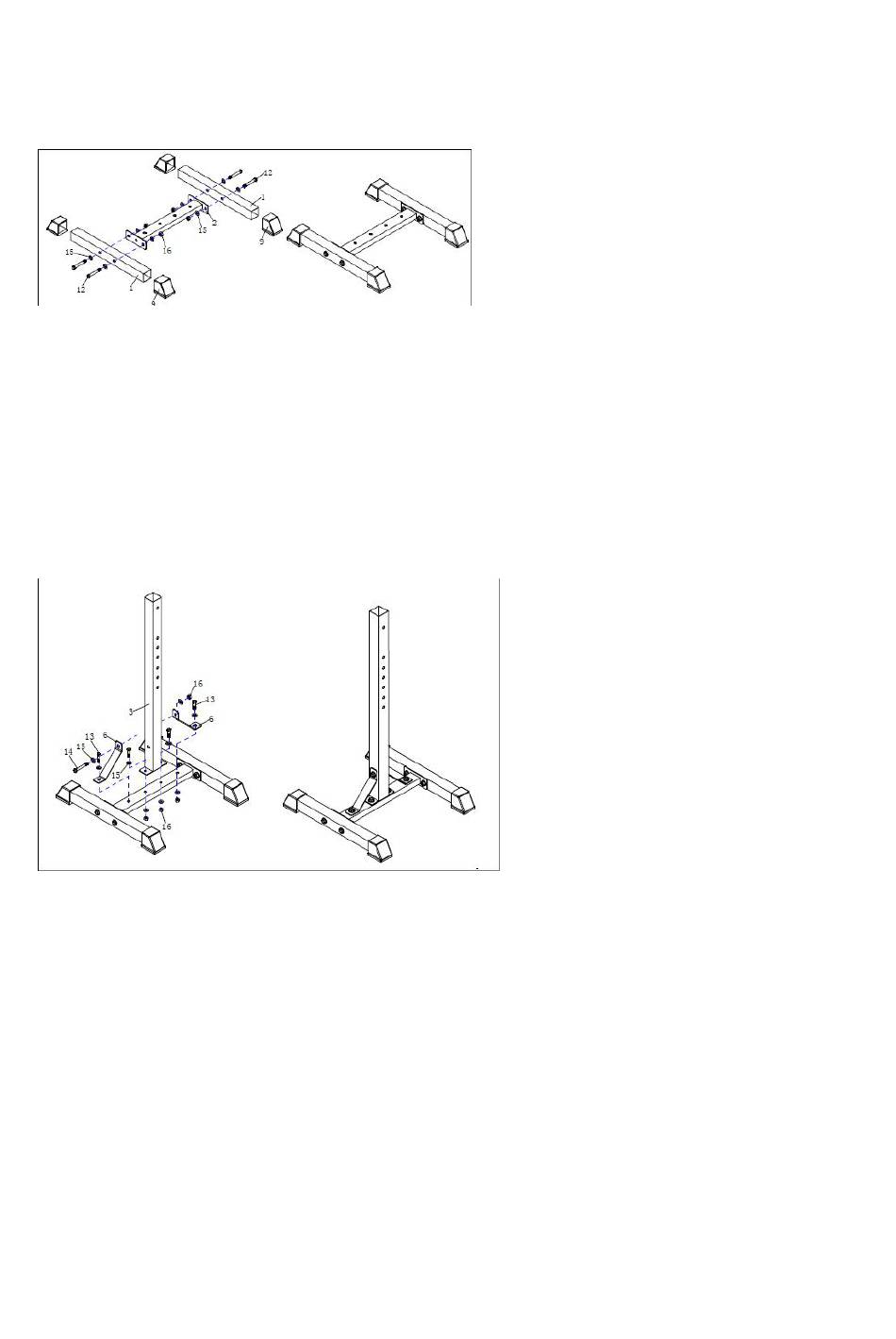

Schritt 1
Zusammensetzen des Grundrahmens
1) Setzen Sie die Fußkappen (9) auf das Sockelrohr (1).
2) Schrauben Sie das Sockelrohr (1) mittels Sechskantschraube (12-4 Stück),
Unterlegscheibe
Verbindungsrohr (2).
Schritt 2
Montage des Standrohrs
1) Schrauben Sie nun das Standrohr (3) und das Verbindungsrohr (2) mittels
Sechskantschraube (13-2 Stück), Unterlegscheibe (15-4 Stück) und Nylonmutter
(16-2 Stück) zusammen.
2) Schrauben Sie ebenfalls die Stützplatte (6) mittels Sechskantschraube (13-2 Stück),
Unterlegscheibe
Verbindungsrohr (2).
3) Verbinden Sie abschließend die Stützplatte (6) und das Standrohr (3) mittels
Sechskantschraube (14-1 Stück), Unterlegscheibe (15-2 Stück) und Nylonmutter
(16-1 Stück).
(15-8
Stück)
und
(15-4
Stück)
und
Nylonmutter
(16-4
Nylonmutter
(16-2
Stück)
an
das
Stück)
an
das
