2.
Einleitung

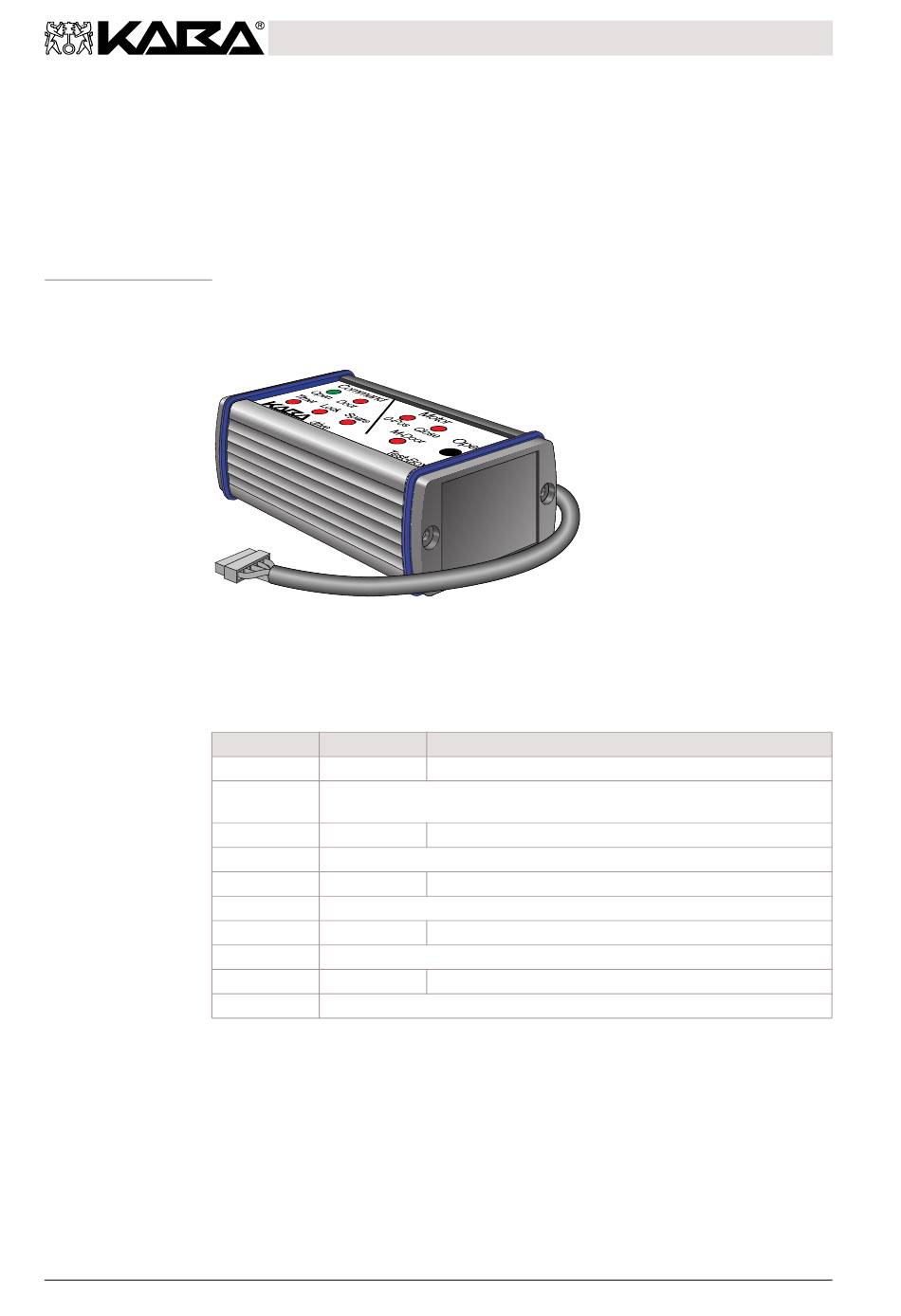

Die Kaba drive Testbox dient dazu, die verschiedenen Funktionen des Kaba drive
Antriebs- und Befehlsteils zu prüfen und eventuell auch zu simulieren.
2.1. Anzeigen
Auf der Testbox befinden sich in zwei Bereiche aufgeteilt, verschiedene LED-Anzeigen,
die die Resultate der verschiedenen Tests anzeigen.
2.1.1. Anzeigebereich Befehlsteil
Der linke Bereich der Testbox (Command) zeigt die verschiedenen Zustände der
Befehlsteilsignale an.
Bedienungsanleitung
Seite 6
Command
Farbe
Open
grün
Ein Öffnungssignal liegt an. Auch die „Open"-Taste löst diese Anzeige aus. Das
Aufsignal des Antriebsteils löst keine Anzeige aus.
Door
rot
Der Reedkontakt, am Befehlsteil angeschlossen, ist aktiv (Sonderfall).
Timer
rot
Am Befehlsteil liegt ein Uhrsignal an (Tagbetrieb).
Lock
rot
Am Befehlsteil liegt ein „Lock"-Befehl an (der Motor bleibt eingekuppelt).
Spare
rot
Reserveeingang am Befehlsteil, zur Zeit unbenützt.
Anzeige durch Befehlsteil ausgelöst
aktiv
aktiv
aktiv
aktiv
aktiv
Kaba drive Testbox
Kaba AG, Wetzikon
Änderungen vorbehalten
