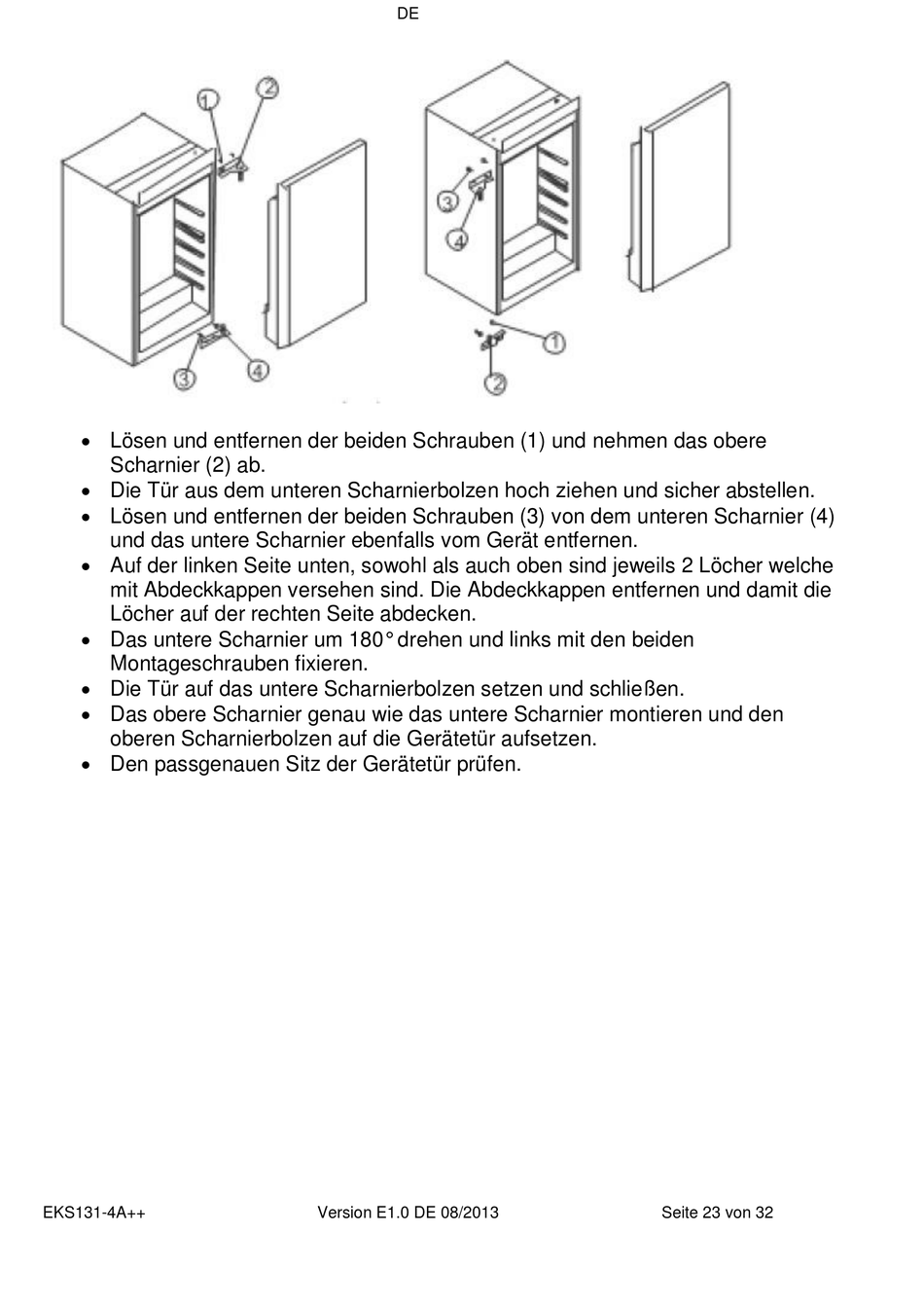

 Lösen und entfernen der beiden Schrauben (1) und nehmen das obere
Scharnier (2) ab.
 Die Tür aus dem unteren Scharnierbolzen hoch ziehen und sicher abstellen.
 Lösen und entfernen der beiden Schrauben (3) von dem unteren Scharnier (4)
und das untere Scharnier ebenfalls vom Gerät entfernen.
 Auf der linken Seite unten, sowohl als auch oben sind jeweils 2 Löcher welche
mit Abdeckkappen versehen sind. Die Abdeckkappen entfernen und damit die
Löcher auf der rechten Seite abdecken.
 Das untere Scharnier um 180° drehen und links mit den beiden
Montageschrauben fixieren.
 Die Tür auf das untere Scharnierbolzen setzen und schließen.
 Das obere Scharnier genau wie das untere Scharnier montieren und den
oberen Scharnierbolzen auf die Gerätetür aufsetzen.
 Den passgenauen Sitz der Gerätetür prüfen.
EKS131-4A++
DE
Version E1.0 DE 08/2013
Seite 23 von 32
