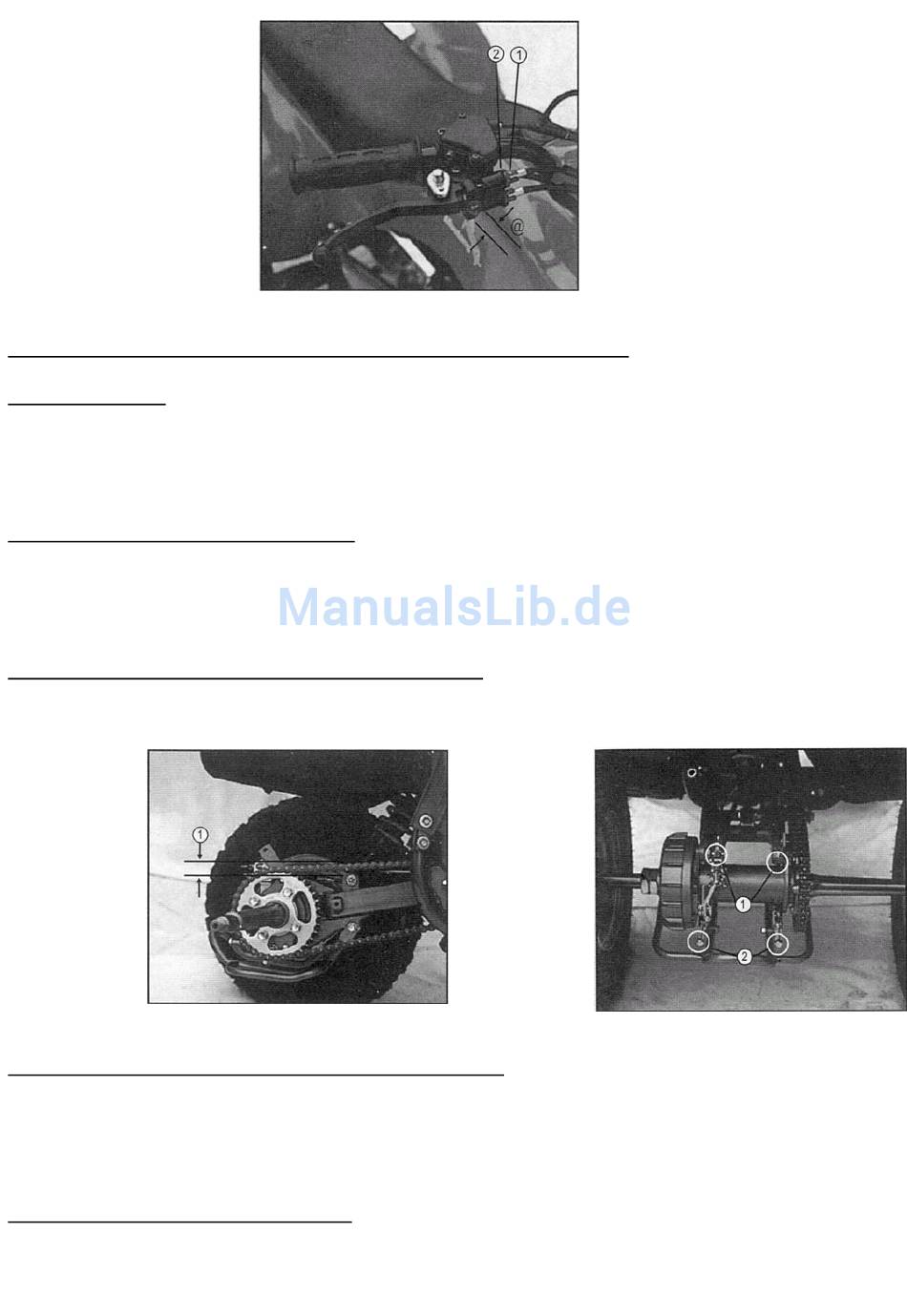

BILD 39:
7-14. Einstellung und Kontrolle der Antriebskette
7-14-01. Kontrolle
Kontrollieren Sie die Antriebskette, wenn die reifen direkt Bodenkontakt haben.
Kontrollieren Sie die Kettenspannung.
Die normale vertikale Abweichung liegt bei 20-40mm. Sollte diese Abweichung mehr als 40mm
betragen, müssen Sie diese über die Kettenspannung einstellen. (BILD 40)
7-14-02. Antriebskettenslackeinstellung
1. Lockern Sie die Hinterradnabe.
2. Lockern Sie den Schraube (Aussperrung) auf beiden Seiten. Um die Kette festziehen zu
können, müssen Sie den Ketteneinsteller im Uhrzeigersinn anziehen. Um sie zu lockern,
drehen Sie gegen den Uhrzeigersinn und drehen dabei das rad nach vorne. (BILD 41)
7-14-03. Reinigung und Schmierung der Antriebskette
Verwenden Sie nur KEROSENE um die Kette zu reinigen. Trocknen Sie diese und schmieren sie mit
SAE 30-50 Motoröl.
BILD 40
7-15. Kabelinspektion und Schmierung.
Kontrollieren Sie die Kabel regelmäßig und tauschen Sie beschädigte sofort aus. Schmieren Sie die
inneren Kabel und deren Enden.
7-16. Vorderradaufhängung
Schmieren Sie die Vorderradaufhängung regelmäßig!! (BILD 42)
BILD 41:
22
