Bedienungsanleitung Vallox 096 SE
Zur Sicherung einer gesunden Raumluft und auch zur Erhaltung einer
guten Bausubstanz der Wohnung ist für eine ständige Lüftung zu
sorgen. Auch bei längerer Abwesenheit wegen Urlaub ist es nicht
empfehlenswert, den Luftaustausch ganz abzustellen, weil die Raumluft
sonst stickig wird und in der Heizperiode die Raumluftfeuchtigkeit in den
Luftkanälen und der Bausubstanz kondensieren und Feuchteschäden
verursachen kann. Auch bei leerstehender Wohnung regeln die Fühler
den Luftaustausch automatisch auf ein optimales Niveau.
Einschalten
1. Stecker an das Stromnetz anschließen.
Das Gerät VALLOX 096 SE ist jetzt betriebsbereit.
2. Gerät einschalten und die Lüftungsleistung an der Reglereinheit
wählen. Zum Gerät gehören eine oder mehrere Reglereinheiten.
Siehe Bedienungsanleitung der Reglereinheit.
Normalerweise ist in Aufenthaltsräumen die Grundlüftungsstufe
ausreichend, bei der die Luft alle zwei Stunden ausgetauscht wird.
Eine erhöhte Lüftungsstufe ist beispielsweise während der Sauna, beim
Kochen, Wäschewaschen oder bei Familienfeiern erforderlich. Wenn
Kohlendioxid- und/oder Feuchtefühler an das System angeschlossen
sind, regelt VALLOX 096 SE die Lüftungsleistung nach Bedarf.
Lüftungsregelung
Das Gerät kann über eine Reglereinheit geregelt werden. Mit der
standardmäßigen Wochenuhrsteuerung kann die Ventilatorleistung des
Gerätes und der Einstellwert der Zulufttemperatur geregelt werden.
Der bedarfsabhängige Luftaustausch kann zusätzlich mit den als
Zusatzausstattung erhältlichen Kohlendioxid- und Feuchtefühlern
geregelt werden.
Die Ventilatorleistung des Gerätes kann auch mit dem Spannungssignal
geregelt werden.

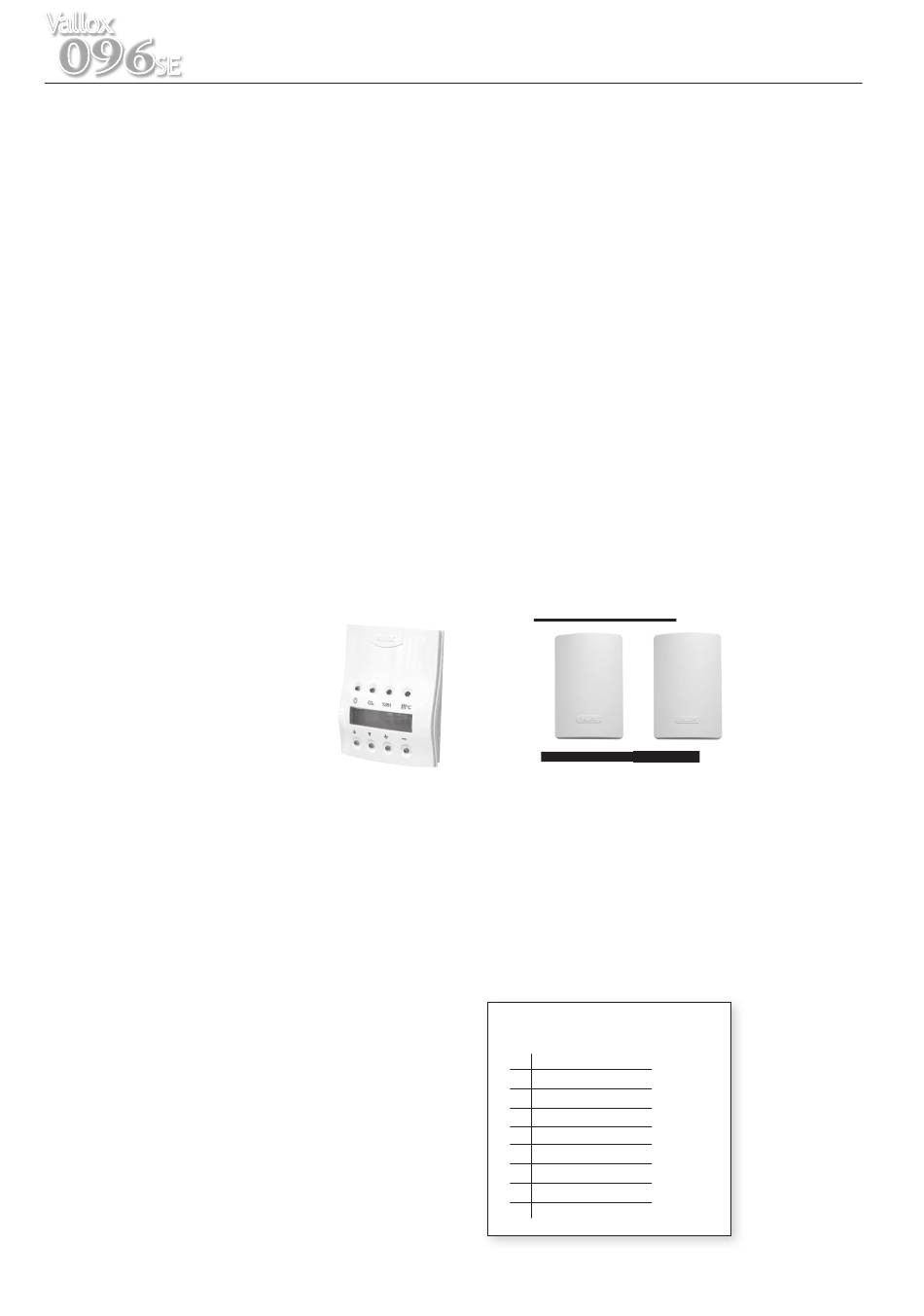

Lüftungsregelung mit der
Reglereinheit Vallox Digit SED
Mit der Reglereinheit können folgende Funktionen
des Luftaustauschs gesteuert werden:
Regelungsfunktionen der
Lüftungsleistung
• Einschalten und Ausschalten.
• Leistungsregelung (8 Schaltstellungen).
• Einstellung der Ventilator-Grundstufe und der maximalen
Ventilatorleistung.
Die Lüftungsleistung kann nicht kleiner als die Ventilator-Grundleistung
eingestellt werden. Bei
Feuchteregelung kann die Leistung nicht höher als die maximale
Ventilatorleistung geregelt werden.
Kohlendioxid-Regelungen ausgeschaltet sind, kann die Ventilatorleistung
auf die Lüftungsstufe 8 erhöht werden (siehe Bedienungsanleitung der
Reglereinheit, Punkt 3.25).
Lüftungsregelung mit dem Kohlendioxidfühler
(Zusatzausstattung)
• Bei der Kohlendioxid-Regelung regelt das Gerät VALLOX 096
SE die Lüftungsleistung so, dass der Kohlendioxidgehalt der
Luftaustauschzone unterhalb des Einstellwertes bleibt. Wenn
mehr als ein Fühler eingesetzt wird, erfolgt die Regelung der
Ventilatorleistung nach dem höchsten Messwert.
• An das Gerät VALLOX 096 SE können als Zusatzausstattung 1 - 2
Kohlendioxid-Fühler angeschlossen werden.
• Die Regelung wird an der Reglereinheit ein- und ausgeschaltet;
bei Bedarf wird dort ein Einstellwert (500...2000 ppm)
eingegeben. Werkseinstellung: 900 ppm. Der empfohlene
Höchstgehalt an Kohlendioxid in einer guten Raumluft beträgt
1000 ppm.
• Die Ventilatorleistung kann während der Regelung an der
Reglereinheit auf Maximalleistung erhöht und auf Grundleistung
abgesenkt werden. Bei der Kohlendioxid-Regelung ist die
Begrenzung der maximalen Ventilatorleistung aktiviert.
2
aktivierter Kohlendioxid- und/oder
Wenn die Feuchte-
Lüftungsregelung mit Feuchtefühler
(Zusatzausstattung)
Für die Regelung der Ventilatorleistung stehen zwei Ventilatorstufen zur
Verfügung:
1 Automatische Einstellung des Feuchtewertes, eignet sich
z.B. für die Regelung von Waschräumen in Wohnungen.
Das Programm speichert das jeweilige Feuchteniveau und wählt
dieses als Einstellwert; es versucht, die Luft im Badezimmer,
z.B. nach einer Dusche, auf diesen Wert zu trocknen. Der
Einstellwert ändert sich automatisch, z.B. abhängig von der
Jahreszeit, und ist relativ optimal. Dieses Programm wurde im
Werk voreingestellt.
2 Das Feuchteniveau kann auch an der Reglereinheit fest zwischen
1...99 %RF eingestellt werden; diese Funktion kann z.B. in
öffentlichen Saunen und Schwimmbädern eingesetzt werden.
Das Programm versucht, die Feuchtigkeit auf dem gewählten Wert
zu halten. Der Einstellwert kann nach Bedarf geändert werden.
Die Regelungsart wird am Regler vorgewählt. Der empfohlene
Feuchtegehalt einer guten Raumluft beträgt ca. 45 %.
• Die Ventilatorleistung kann während der jeweiligen Regelung
an der Reglereinheit auf Maximalleistung erhöht und auf
Grundleistung abgesenkt werden.
• Bei der Feuchteregelung regelt sich die Ventilatorleistung zwischen
der gewählten Grundleistung und der Maximalstufe ein.
• Bei der ersten Inbetriebnahme des Gerätes und bei gewählter
automatischer Einstellwert-Suche (Werkseinstellung) braucht das
Programm für die Ermittlung dieses Wertes 3-10 Stunden. Hierbei
ist die Feuchteregelung nicht aktiv (da der im Werk eingestellte
erste Wert 100 % ist).
• Die automatische Suche ist auch dann aktiv, wenn die
Feuchteregelung nicht gewählt ist. Feuchteregelung nicht gewählt ist. Feuchteregelung nicht gewählt ist. Feuchteregelung nicht gewählt ist.
Kohlendioxid- und Feuchtefühler Kohlendioxid- und Feuchtefühler Kohlendioxid- und Feuchtefühler Kohlendioxid- und Feuchtefühler
Lüftungsregelung mit Spannungssignal
• Die Ventilatorstufen des VALLOX 096 SE können über eine
Fernüberwachung mit Spannungssignalen geregelt werden.
• Mit diesen Signalen können die Lüftungsstufen 0-8 gewählt
werden, bei aktivierter Kohlendioxid- oder Feuchteregelung
jedoch nicht höher als die maximale Ventilatorleistung (siehe
und
Bedienungsanleitung der Reglereinheit, Punkt 3.25).
• Das Signal ändert die Ventilator-Grundstufe.
• Das Signal blockiert die Lüftungsstufe nicht, d.h. sie kann in den
defi nierten Grenzen an der Reglereinheit geändert werden. Auch
die Kohlendioxid- und Feuchteregelung arbeiten innerhalb der
defi nierten Grenzen.
Spannungssignalwerte
Nennspannungen pro Lüftungsstufe:
0 0,20...1,25 VDC
1 1,75...2,25 VDC
2 2,75...3,25 VDC
3 3,75...4,25 VDC
4 4,75...5,25 VDC
5 5,75...6,25 VDC
6 6,75...7,25 VDC
7 7,75...8,25 VDC
8 8,75...10,00 VDC
