MONTAGE
Montage
VALLOX 096 SE wird an einem Ort installiert, dessen Temperatur nicht
unter +10 °C absinkt. Ohne Ummantelung ist das Gerät in einem Raum
zu installieren, in dem dessen Betriebsgeräusch nicht weiter stört, wie
Lagerräume, technische Räume u.ä.

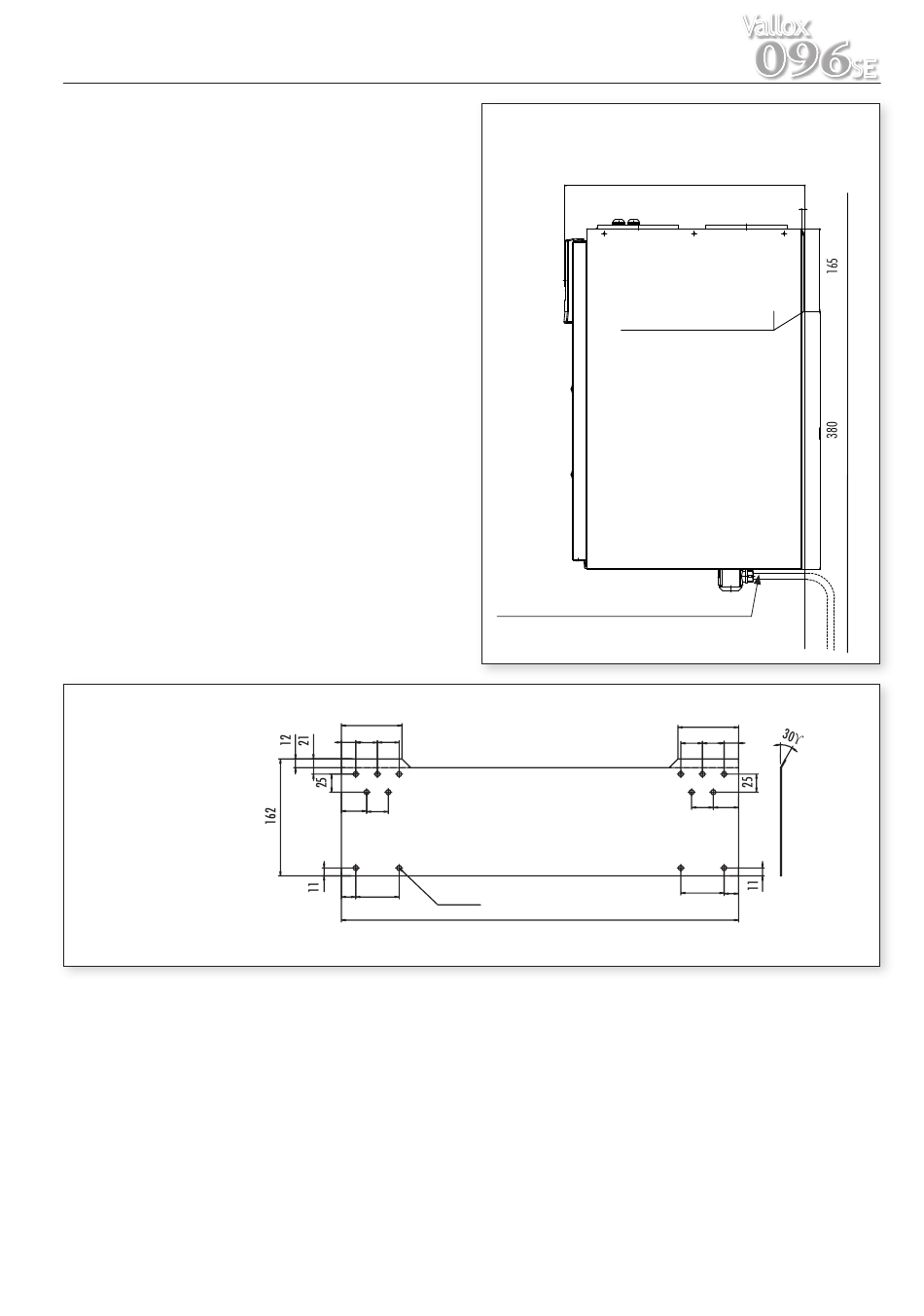

Wandmontage
Das Gerät VALLOX 096 SE wird mit einer Montageplatte entsprechend
der nebenstehenden Abbildung an der Wand montiert. Sicherstellen,
dass das Gerät nach der Montage waagerecht hängt.
Wandkonstruktion
Bei der Befestigung muss die Wandkonstruktion berücksichtigt werden.
Wegen der Schallübertragung sollte die Montage an eine hohle Zwi-
schenwand mit Resonanzboden vermieden werden, bzw. sollte die
Schallübertragung verhindert werden.
Kondenswasseranschlüsse
Zum Lieferumfang gehört eine Wassersperre. Mit einem hieran an-
geschlossenen Rohr kann das aus der Abluft kondensierte Wasser in
den Bodenabfl uss abgeleitet werden (nicht direkt in die Kanalisation).
Hinter der Wassersperre darf das Rohr nicht mehr ansteigen. Damit der
freie Kondensatablauf aus dem Gerät gewährleistet ist, muss das Gerät
waagerecht installiert werden.
Wandmontageplatte
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten.
Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
Der Mindestabstand der Oberseite des Gerätes zur fertigen
Deckenfl äche beträgt 30 mm.
Außendurchmesser der Rohrs 12 mm
84
20 30 30
35 30
Wandmontageplatte
20 60
ø7 14kpl
433
Achtung: Das Gerät befi ndet sich
während des Einbaus 10 mm oberhalb
der endgültigen Höhe.
Unterkante der
Wandbefestigung
84
30 30
30
60
550
