Montage
Die Montage der Lindia Isola wird in
5 Schritten durchgeführt:
1. Montage des Umuftverteilers in der
Umluftöffnung.
2. Deckenmontage
3. Stahlseile am Haubenkörper einhängen
4. Einsetzen von Umluftfilter und Metallfettfilter.
5. Netzanschluss herstellen.

1. Montage des Umluft-Verteilers

in der Umluftöffnung
Der Umluftverteiler (17) lenkt die Luft oberhalb der
Umluftöffnung (15) zu den Seiten um. Durch diese
Umlenkung entstehen zusätzliche Verwirbelungen, die
zu einer deutlichen Erhöhung des Geräuschpegels füh-
ren.
Die Dunstabzugshaube kann auch ohne den Umluft-
verteiler betrieben werden. In diesem Falle sollte ein
Mindestabstand von 50 cm zwischen Decke und
Oberkante Haubenkörper nicht unterschritten werden.
Montage

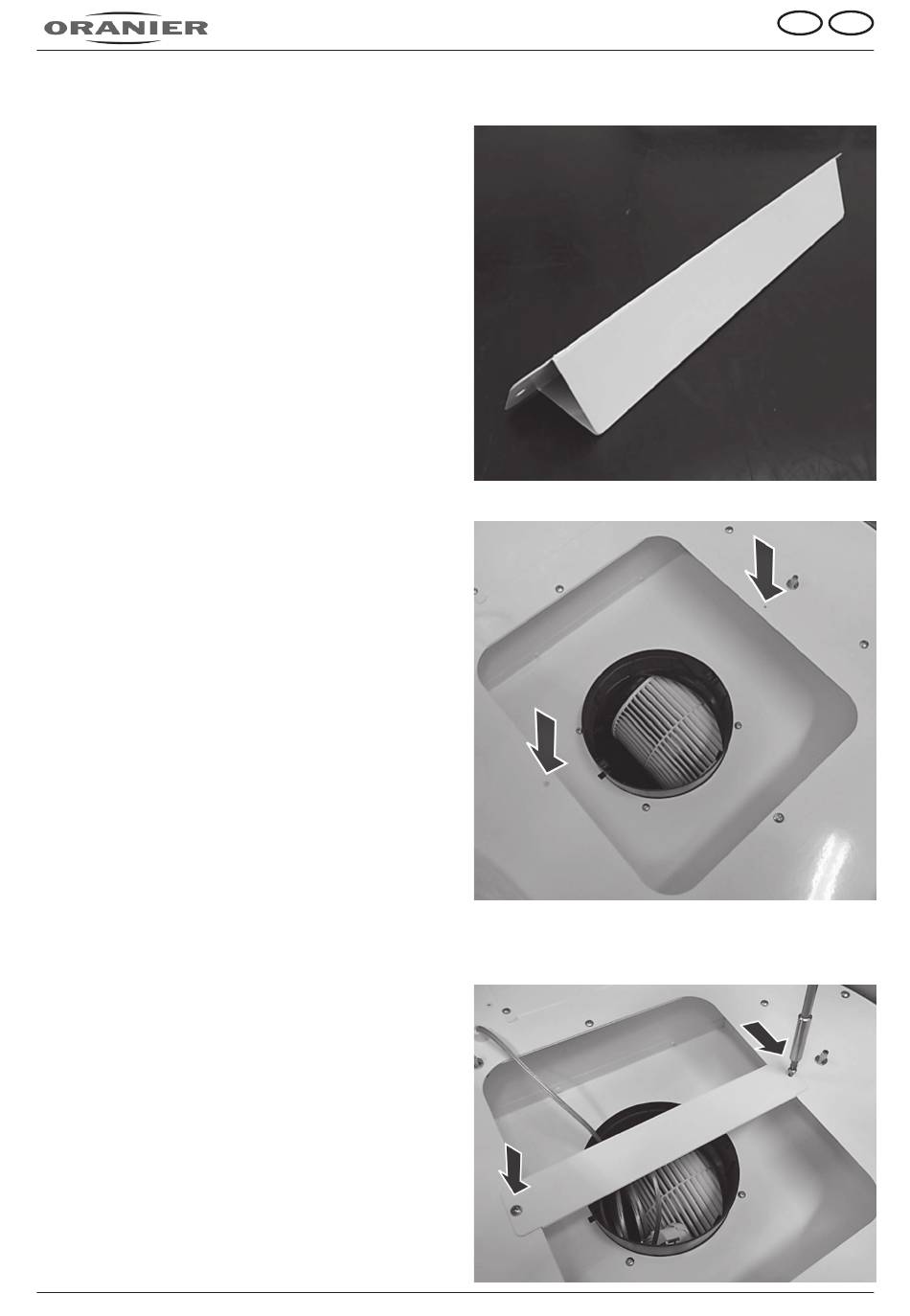

Befestigen Sie den Umluftverteiler (17) durch Befestigen
mit 2 Schrauben 3,9 x 10 (14) oberhalb der Abluftöffnung
(15) des Haubenkörpers (4; Abb.10, 11, 12).
Abb. 10
Umluftverteiler
Abb. 11
Abb. 12
