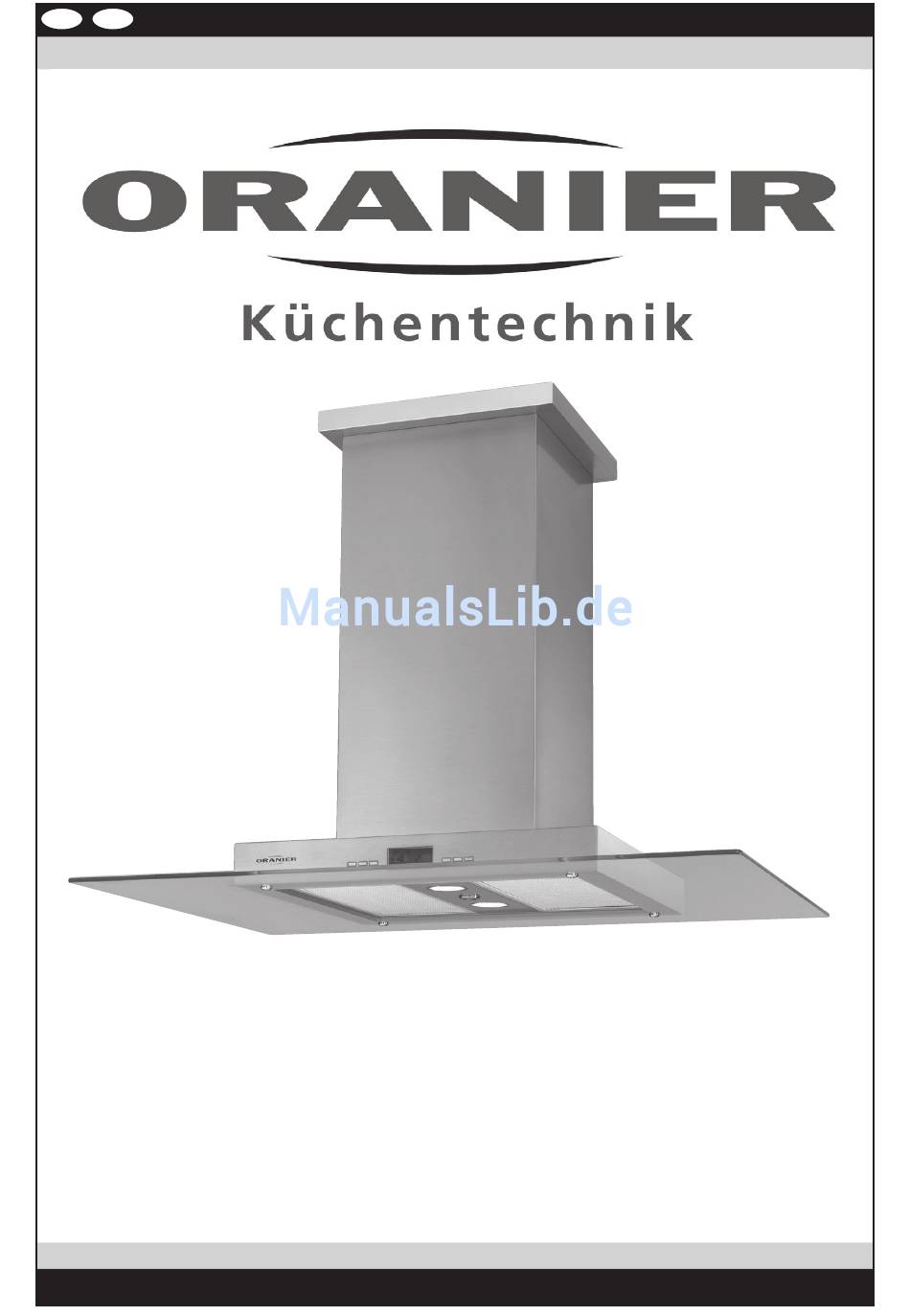

- Seite 1 Bedienungs- und Installationsanleitung Dunstabzugshaube Tivano Isola 65 E-A Tivano Isola 90 E-A mit Geruchssensor 4051543009667 / 4051543009674 8852 30 · 8853 30 · 1112...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und Bedienung der Haube zuverlässige Technik, Funktionalität und ansprechendes Bedieneinheit Design. Elektronische Steuerung Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein- Automatischer/Manueller Betrieb mal etwas zu beanstanden haben, so wenden Sie sich bitte... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Ihr Gerät im Überblick Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gas- herden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. -
Seite 4: Bedienung Der Haube
Bedienung der Haube Das Bedienfeld befindet sich an der Front des Gerätes; sie ist attraktiv und benutzerfreundlich gestaltet sowie einfach zu hand- haben (Abb. 2). Abb 2: Bedienfeld Beleuchtung Metallfettfilter reinigen Kurzzeitwecker aktiv Anzeige: Leistung/Zeit/ Leistung/Zeit/ Nachlauf- Ein/Aus Beleuchtungs- Beleuchtungs- Betriebsanzeige Leistungsstufe (•SPD) Nachlaufautomatik... -
Seite 5: Manuelle Steuerung
Manuelle Steuerung Zeitgesteuerte Funktionen Selbstverständlich können Sie das Gerät aber auch Taste „Nachlaufautomatik / Kurzzeitwecker“ jederzeit von Hand in Betrieb nehmen und die Geblä- Nachlauf-Automatik seleistung einstellen. Das Gerät verfügt über eine Nachlauf-Automatik, welche den Gerätemotor und die Beleuchtung automatisch ausschaltet. Gerätemotor manuell ein- / ausschalten Die Nachlauf-Automatik sollte immer nach dem Kochen ein- Durch Drücken der Taste können Sie das Gerät von geschaltet werden, um den nach Garende verbleibenden... -
Seite 6: Einstellbare Optionen
Zeitgesteuerte Funktionen Wartung, Reinigung und Pflege (Fortsetzung) Einstellbare Optionen Achtung: Vor sämtlichen Wartungs- und Reinigungsarbeiten ist Voreinstellung Nachlaufautomatik der Netzstecker zu ziehen bzw. die Sicherung auszu- Werkeinstellung ist eine Nachlaufdauer von 10 Minuten. schalten oder herauszuschrauben! Durch gleichzeitiges Drücken der Tasten für mindestens 3 Sekunden können Sie eine Nachlaufdauer Wartungsintervalle von 15 Minuten als Voreinstellung wählen. -
Seite 7: Metallfettfilter Reinigen
Metallfettfilter reinigen Reinigung • Die Metallfettfilter in heißem Spülwasser gut ein- Netzstecker ziehen bzw. die Sicherung ausschalten! weichen, dann mit einer weichen Bürste reinigen Abnehmen der Metallfettfilter und anschließend mit heißem Wasser gut abbrausen. Griffleiste leicht nach hinten drücken und anschließend Metallfettfilter schräg nach unten herausziehen. Eventuell den Vorgang wiederholen. -
Seite 8: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Aktivkohlefilter austauschen Halogenlampe austauschen Filter-Typ KSC 100 (nur bei Umluftbetrieb) (Fortsetzung) Netzstecker ziehen bzw. Sicherung ausschalten! 1. Netzstecker ziehen bzw. Sicherung ausschalten! Um Verschmutzungen im Haubeninneren zu verringern, sind 2. Der Aktivkohlefilter ist nach Entfernen der Metallfettfilter die Halogenlampen der Arbeitsplatzbeleuchtung bündig in sichtbar und zugänglich. den Haubenkörper eingelassen. -
Seite 9: Im Falle Einer Störung
Im Falle einer Störung Eine Halogenlampe ist ausgefallen: Die Haube funktioniert überhaupt nicht: • Bitte tauschen Sie die Halogenlampe aus. Lesen Sie • Wurde eventuell die Sicherung in der Hausinstallation dazu auf Seite 6 den Abschnitt „Halogenlampe ausgelöst? Stromversorgung der Haube bzw. Haupt- austauschen”. sicherung überprüfen. • Ist der Netzstecker eingesteckt? Alle Halogenlampen sind ausgefallen: •... -
Seite 10: Kundendienst
Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Sie Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst über sich bitte mit dem ORANIER-Kundendienst telefonisch in ein Abluftsystem mit Mauerkasten ins Freie geführt. Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückstän- den und Gerüchen befreit und wieder in die Küche ausgebla-... -
Seite 11: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen • Beim Verlegen der Abluftleitung sollte folgendes Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachtet werden: beachten Sie bitte folgende Hinweise: - kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der - möglichst wenige Rohrbögen verwenden. Querschnitt der Zuluftöffnung mindestens so groß... -
Seite 12: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 11 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper 5 - Deckenkranz 6 - Deckenplatte 7 - Motorblock mit Abluftstutzen 8 - Schraube M4x12 mm mit Distanzhülse 9 - Glasschirm 10 - Schraube 3,5x9,5 mm 11 - Reduzierstück 150/120 mm 12 - Stabilisierungsstrebe 13 - Halteblech für Teleskopschacht 14 - Blechhaken 15 - Schraube 8x50 mm 16 - Dübel 8 mm 17 - Montagewinkel 18 - Schraube M4x12 Verbindung A: Verbindung A Schraube M4x12 (18) Abb. 10 Verbindung A... -
Seite 13: Montage Der Dunstabzugshaube
Deckenmontage Befestigen Sie nun die Deckenplatte (6) mit vier Schrauben (15) und Unterlegscheiben in den Dübeln an der Decke. Das Bauliche Voraussetzungen: Die Decke, an der die Haube Befestigungsmaterial befindet sich im mitgelieferten befestigt werden soll, muss unbedingt ausreichend Zubehörbeutel (Abb. 12). stabil und für die Montage geeignet sein. Unter Beachtung des Mindestab- Wichtig! Bitte beachten Sie: standes (siehe Seite 9, Abb. -
Seite 14: Schachtmontage
WICHTIG! Bedingt durch die Kabellängen der internen Schachtmontage Verkabelung ist der Motorkasten (7) nur in einer Posi- Schutzfolien entfernen. Den aus Grundschacht (3) und tion korrekt eingesetzt: Teleskopschacht (2) bestehenden Schacht folgendermaßen Von der Bedienseite aus betrachtet, muss sich der zusammensetzen: Abluftstutzen RECHTS von der Mitte befinden! Bei Umluftbetrieb: den Teleskopschacht (2) so einsetzen, Jeden der vier Montagewinkel (17) mit mindestens 2 Schrau- dass die Luftaustrittsschlitze oben sind. -
Seite 15: Sonderfall
Nachdem das erste Halteblech befestigt wurde, muss noch Anschließend Grundschacht (3) über den Motorblock (7) und das zweite Halteblech in der gleichen Weise an der gegen- den Teleskopschacht (2) schieben. überliegenden Seite befestigt werden. Der Grundschacht (3) wird dann mit 2 Schrauben 3,5x9,5 mm (10) an der Unterseite des Motorblocks befestigt ( Abb. -
Seite 16: Haubenkörper Montieren
Haubenkörper montieren Interne elektrische Verbindungen herstellen Die beiden Blechhaken (14) am Haubenkörper (4) mit jeweils einer Schraube 3,5x9,5 (10) anschrauben (Abb. 22). Die Kabel für die Beleuchtung mit den beiden weißen zwei- poligen Steckern verbinden. Bitte achten Sie darauf, dass Abb. 22 Vorderseite (Bedienfeld) keines der Kabel nach dem Herstellen der Verbindung... -
Seite 17: Glasschirm Montieren
Glasschirm montieren Neben der grauen Anschlussbox für das Bedienteil befindet sich eine weitere Anschlussbox. Sie enthält die Glasschirm (9) von unten an den Haubenkörper (4) anlegen Anschlussbuchse für den Geruchssensor. Verchromte Distanzhülsen (8) in die Befestigungsbohrungen des Glasschirmes (9) einsetzen und mit Schrauben M4x12 Öffnen Sie die Anschlussbox und stecken Sie den roten mm (8) am Haubenkörper (4) befestigen (siehe auch Abb. -
Seite 18: Technische Daten, Abmessungen
Hinweise zur Entsorgung Technische Daten, Abmessungen In Übereinstimmung mit den Anforderungen der Europäi- Spannung: 230 V ~ schen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Frequenz: 5 50 Hz Bedienungsanleitung das Symbol einer durchgestrichenen Motorleistung: 250 W Abfalltonne abgebildet:... -
Seite 19: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 20 8852 30 · 8853 30 · 1112 V2.4...
