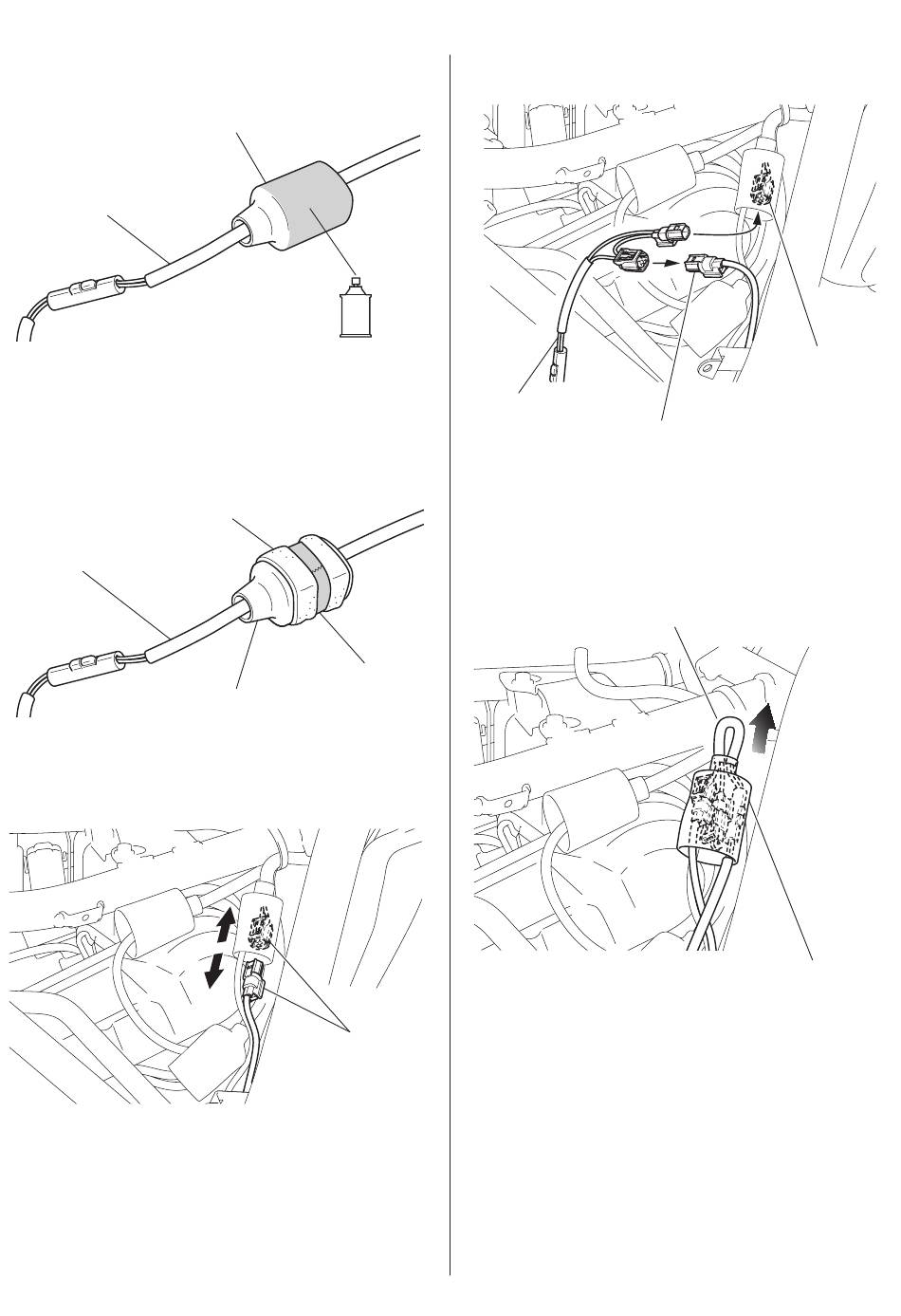

43. R e i n i g e n S i e d i e O b e r f l ä c h e d e r a b g e b i l d e t e n
Einsteckmanschette des Kabelbaums mit Isopropanol.
EINSTECKMANSCHETTE
KABELBAUM DER GRIFFHEIZUNG
44. Befestigen Sie das Dämpfungsband, wie in der Abbildung
dargestellt, an der Einsteckmanschette des Kabelbaums.
DÄMPFUNGSBAND
Entfernen Sie die Schutzfolie von
der selbstklebenden Rückseite,
bevor Sie das Emblem anbringen.
KABELBAUM DER GRIFFHEIZUNG
EINSTECKMANSCHETTE
45. Ziehen Sie den abgebildeten Steckverbinder ab.
<Rechte Seite>
ISOPROPANOL
ISOLIERBAND
Kleben Sie es in
der Mitte um das
Dämpfungsband.
WASSERDICHTER
2-POLIGER
STECKVERBINDER
DES MOTORRADS
(schwarz)
11 von 18
46. Ver b in d en Sie d en Kab el baum d er Gr if fheizung
entsprechend der Abbildung.
KABELBAUM DER
GRIFFHEIZUNG
WASSERDICHTER 2-POLIGER
STECKVERBINDER DES
MOTORRADS (schwarz)
47. Bringen Sie, wie in der Abbildung dargestellt, den
angeschlossenen Kabelbaum der Griffheizung in der
Kabelbaummanschette unter.
KABELBAUM DER GRIFFHEIZUNG
Bringen Sie den Steckverbinder und die
Sicherung in der Manschette unter, und ziehen Sie
die umgebogenen Kabelbaumabschnitte heraus.
WASSERDICHTER
2-POLIGER
STECKVERBINDER
DES MOTORRADS
(schwarz)
EINSTECKMANSCHETTE DES
MOTORRADKABELBAUMS
