EINBAU
ANWEISUNGEN
Honda-Händler: Bitte händigen Sie ein Exemplar dieser Anleitung an den Kunden aus.

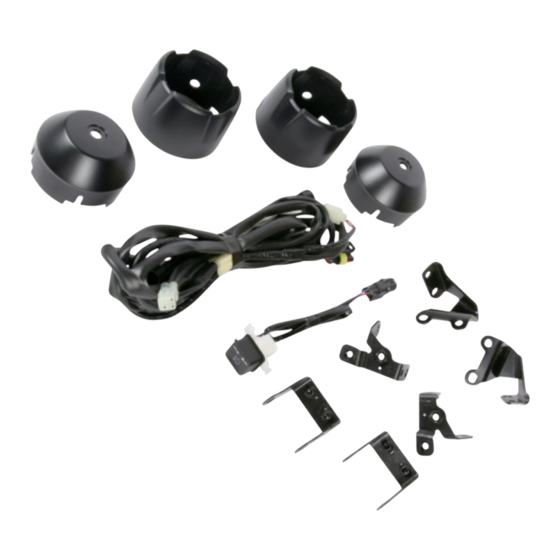

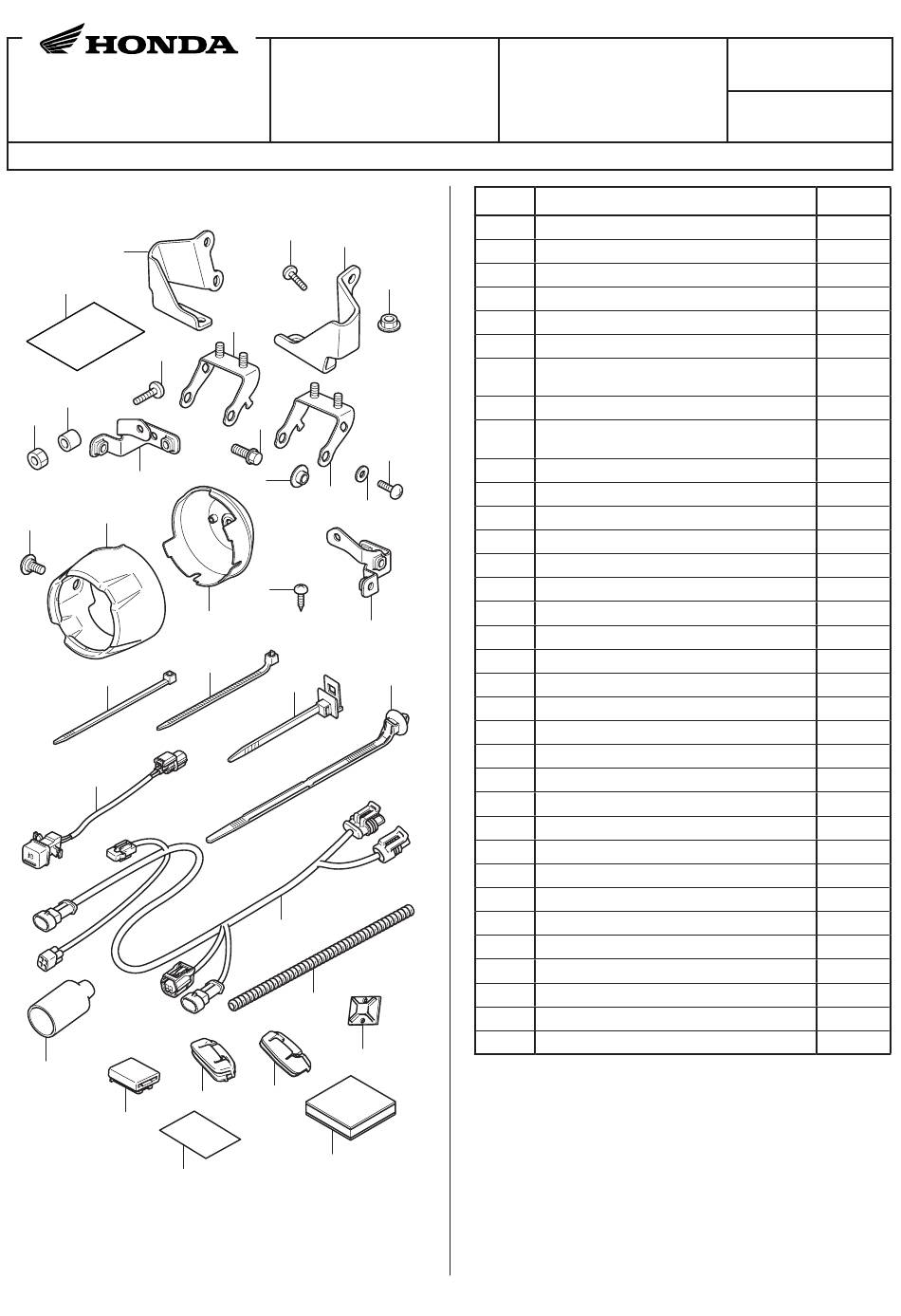

TEILELISTE
(2)
(5)
(14)
(13)
(15)
(9)
(11)
(21)
(4)
(23)
(25)
(30)
(33)
© 2017 Honda Motor Co., Ltd. – Alle Rechte vorbehalten.
Zubehör
NEBELSCHEINWERFERANBAUSATZ
Teile-Nr. 08V70-MJP-G50
(6)
(3)
(10)
(20)
(16)
(8)
(17)
(22)
(12)
(27)
(29)
(1)
(26)
(28)
(32)
(31)
(24)
Nr.
(1)
(2)
(3)
(19)
(4)
(5)
(6)
(7)
(8)
(9)
(18)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(7)
(17)
(18)
(34)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
(26)
(27)
(28)
(29)
(30)
(31)
(32)
(33)
(34)
1 von 27
Anwendung
CRF1000A/A2/D/D2
Bezeichnung
Zusatzkabelbaum für Nebelscheinwerfer
Haltestrebe des rechten Nebelscheinwerfers
Haltestrebe des linken Nebelscheinwerfers
Kabelbinder
URL-Blatt
6-mm-Innensechskantschraube
Strebe der Nebelscheinwerferhalterung
(für linke Seite)
Nebelscheinwerferhalterung (für linke Seite)
Strebe der Nebelscheinwerferhalterung
(für rechte Seite)
Nebelscheinwerferhalterung (für rechte Seite)
Nebelscheinwerferabdeckung
Nebelscheinwerferkappe
Hülse
6-mm-Schraube
6-mm-Mutter
Flanschmuffe (klein)
Distanzscheibe
6-mm-Schraube
6-mm-Flanschmutter
6-mm-Innensechskant-Flanschschraube
6-mm-Innensechskant-Schulterschraube
3-mm-Schraube
Nebelscheinwerferschalter
Gummi
Steckverbinderabdeckung
Rohr
Clip-Binder
Tylap-Basis
Halterclip
Halterabstützung
Gummi des rechten Nebelscheinwerfers
Gummi des linken Nebelscheinwerfers
Schutzfolie
Clip des Kabelbaums
Veröffentlichungs-Nr.
MII
Veröffentlichungsdatum
Februar 2018
Anzahl
1
1
1
9
1
4
1
1
1
1
2
2
2
2
2
4
4
4
4
2
4
2
1
1
1
2
2
2
1
1
1
1
2
2
33271-MJP-G500
Werbung
Verwandte Anleitungen für Honda 08V70-MJP-G50
Inhaltszusammenfassung für Honda 08V70-MJP-G50
- Seite 1 Anwendung Veröffentlichungs-Nr. EINBAU NEBELSCHEINWERFERANBAUSATZ CRF1000A/A2/D/D2 Veröffentlichungsdatum ANWEISUNGEN Teile-Nr. 08V70-MJP-G50 Februar 2018 Honda-Händler: Bitte händigen Sie ein Exemplar dieser Anleitung an den Kunden aus. TEILELISTE Bezeichnung Anzahl Zusatzkabelbaum für Nebelscheinwerfer Haltestrebe des rechten Nebelscheinwerfers Haltestrebe des linken Nebelscheinwerfers (19) Kabelbinder (10)
- Seite 2 VORDERES SEITENROHR & UNTERFAHRSCHUTZ Bezeichnung Anzahl Separat erhältlich URL-Blatt (25) Gummi (gerillt) Dämpfungsauflage (12) Gummi (klein) (20) Gummi (groß) (16) Flanschmuffe (groß) Tülle (groß) (26) Unterfahrschutz (14) 8-mm-Schraube (10) Clip-Mutter (11) Hülse (28) (12) Unterlegscheibe (Silber) (13) Rechte Unterfahrschutzstrebe (14) 6-mm-Schraube (abgestuft) (15) Vorderes Seitenrohr (15)
-
Seite 3: Einbau
EINBAU VORDERER LED-NEBELSCHEINWERFER Separat erhältlich ACHTUNG • Warten Sie vor dem Einbau des Zubehörs, bis Motor, Auspuffanlage, Kühler usw. abgekühlt sind, um Verbrennungen zu vermeiden. • Beachten Sie beim Ein- und Ausbau des Tanks unbedingt alle im Wartungshandbuch beschriebenen Sicherheitshinweise und Vorsichtsmaßnahmen. HINWEIS: • Erwärmen Sie die Klebestellen mit einem Föhn, wenn die Umgebungstemperatur unter 21 °C liegt. - Seite 4 2. Bauen Sie das Werkzeugfach aus, und ziehen Sie 4. Entfernen Sie die Teile, wie in der Abbildung das Minuskabel (-) der Batterie ab. dargestellt. • Fü h r e n S i e d i e s e n S c h r i t t n u r a n d e r <Linke Seite>...
- Seite 5 6. Lösen Sie die Schraube, wie in der Abbildung 8. Entfernen Sie entsprechend der Abbildung die dargestellt. Schrauben. • Fü h r e n S i e d i e s e n S c h r i t t n u r a n d e r • Fü...
- Seite 6 10. Bauen Sie das Windschild ein, wie in der Abbildung 12. Bauen Sie die Clips wie dargestellt aus. dargestellt. • Wiederholen Sie den Vorgang auf der rechten Seite. <CRF1000A/D> <Linke Seite> KLEMME SCHRAUBE UNTERLEGSCHEIBE GUMMISCHEIBE WINDSCHILD 13. Befestigen Sie die Schutzfolie an der linken <CRF1000A2/D2>...
- Seite 7 14. Reinigen Sie die rechte Mittelverkleidung und 18. Bauen Sie die vordere Abdeckung aus, wie in der befestigen Sie die Schutzfolie auf die gleiche Weise Abbildung dargestellt. wie links. 15. Entfernen Sie die linke Mittelverkleidung, wie in der Abbildung dargestellt. LINKE MITTLERE VERKLEIDUNG VORDERE ABDECKUNG...
- Seite 8 20. Entfernen Sie die hintere Tankabdeckung, wie in der 22. Bauen Sie die Abdeckung des Sitzbankschlosses Abbildung dargestellt. wie in der Abbildung dargestellt aus. <CRF1000A/D> ABDECKUNG DES SITZBANKSCHLOSSES <CRF1000A2/D2> KLEMME KLEMME HINTERE TANKABDECKUNG 23. Entfernen Sie die Schraube, wie in der Abbildung dargestellt.
- Seite 9 24. Entfernen Sie die angegebenen Teile durch Anheben 26. Entfernen Sie die Sicherung, wie in der Abbildung des Kraftstofftanks, wie in der Abbildung dargestellt. dargestellt. <Linke Seite> <Rechte Seite> WASSERDICHTER 2-POLIGER STECKVERBINDER (schwarz) Trennen. SICHERUNG TANK ENTLÜFTUNGS- 27. Entfernen Sie den Einsatz, wie in der Abbildung SCHLAUCH dargestellt.
- Seite 10 29. Trennen Sie den Anschluss der Instrumentenanzei- 32. Bauen Sie den Steckverbinder wie dargestellt aus. ge, wie in der Abbildung dargestellt. <Vorderseite> ANSCHLUSS DER INSTRUMENTENANZEIGE WASSERDICHTER 4-POLIGER STECKVERBINDER (weiß) 30. Bauen Sie den Steckverbinder wie dargestellt aus. 33. Bauen Sie den Blindstecker entsprechend der • Entfernen Sie bei der CRF1000A/A2 den 2-po- Abbildung aus.
- Seite 11 35. Montieren Sie den Nebelscheinwerferschalter, wie in 37. Befestigen Sie das Gummi am vorderen LED- der Abbildung dargestellt. Nebelscheinwerferantrieb, wie in der Abbildung dargestellt. SCHRAUBE, 3 mm GUMMI Ziehen Sie die Schutzfolie des Gummis vor dem Ankleben ab. NEBELSCHEINWER- FERSCHALTER VORDERER LED-NEBEL- LINKE INNENVERKLEI- SCHEINWERFERANTRIEB...
- Seite 12 39. B e f e s t i g e n S i e d e n v o r d e r e n L E D - 40. Reinigen Sie die Oberfläche des Bereichs mit Nebelscheinwerferantrieb, wie in der Abbildung Isopropanol.
- Seite 13 42. M a r k i e r e n S i e a m P u n k t d e r a n g e z e i g t e n 44. Befestigen Sie die Tylap-Basis und positionieren Sie Abmessung.
- Seite 14 47. Setzen Sie das zugeschnittene Rohr wie in der 49. M o n t i e r e n S i e d i e z u s a m m e n g e b a u t e Abbildung dargestellt ein.
- Seite 15 51. M o n t i e r e n S i e d i e S t r e b e d e r 52. Befestigen Sie die Nebelscheinwerferhalterung (für Nebelscheinwerferhalterung (für rechte Seite), wie in rechte Seite) und die Streb e der Nebelscheinwer- der Abbildung dargestellt.
- Seite 16 53. Montieren Sie die Haltestrebe des rechten Nebel- 54. Befestigen Sie den Kabelbaum des vorderen LED- scheinwerfers, wie in der Abbildung dargestellt. Nebelscheinwerfers mit dem Kabelbinder, wie in der • Um die Ausrichtung des Nebelscheinwer- Abbildung dargestellt. fers einzustellen, lösen Sie die 6 - mm - KABELBINDER Befestigen Sie den Flanschmuttern.
- Seite 17 55. Montieren Sie die Nebelscheinwerferabdeckung, wie 57. Verlegen Sie den Kabelbaum des vorderen LED- in der Abbildung dargestellt. Nebelscheinwerfers und bauen Sie das Gummi des rechten Nebelscheinwerfers ein. MONTIERTER VORDERER RECHTER LED- GUMMI DES RECHTEN NEBELSCHEINWERFER NEBELSCHEINWERFERS NEBELSCHEINWERFERABDECKUNG KABELBAUM DES VOR- DEREN LED-NEBEL- SCHEINWERFERS Setzen Sie den vorderen LED-Nebelscheinwerfer mit den...
- Seite 18 58. Montieren Sie die Nebelscheinwerferkappe, wie in 60. Entfernen Sie den PB-Sensor, wie in der Abbildung der Abbildung dargestellt. dargestellt. PB-SENSOR Achten Sie darauf, dass die Ausrichtung der beiden SCHRAUBE freien Öffnungen übereinstimmt. NEBELSCHEINWERFERABDECKUNG NEBELSCHEIN- WERFERKAPPE FREIE ÖFFNUNG FREIE ÖFFNUNG 61.
- Seite 19 63. Ve r l e g e n S i e d e n Z u s a t z k a b e l b a u m d e s 66. Verbinden Sie den Zusatzkabelbaum des Nebel- N e b e l s c h e i n w e r f e r s w i e i n d e r A b b i l d u n g scheinwerfers mit dem vorderen LED-Nebelschein- dargestellt und montieren Sie den PB-Sensor in der werferantrieb, wie in der Abbildung dargestellt.
- Seite 20 68. B e fe s t i g e n S i e d e n Z u s a t z k a b e l b a u m d e s 70. Führen Sie die Steckverbinderabdeckung gemäß Nebelscheinwerferschalters wie gezeigt mit dem A b b i l d u n g ü...
- Seite 21 73. Ve r l e g e n S i e d e n Z u s a t z k a b e l b a u m d e s 76. B e fe s t i g e n S i e d e n Z u s a t z k a b e l b a u m d e s Nebelscheinwerfers wie in der Abbildung dargestellt.
- Seite 22 80. Montieren Sie die Halterabstützung wie in der Abbildung 82. Montieren Sie die Halterung des vorderen Seitenrohrs und dargestellt an der Sicherung. das untere Querrohr ohne sie festzuziehen. • Führen Sie diesen Schritt nur an der CRF1000A/D aus. SICHERUNG • Führen Sie Schritt 2 bis 23 der Montageanleitung für das vordere Seitenrohr und den Unterfahr- schutz (separat erhältlich) aus.
- Seite 23 86. Schließen Sie den Kabelbaum des linken vorderen 88. B e fe s t i g e n S i e d e n Z u s a t z k a b e l b a u m d e s Nebelscheinwerfers und den Kabelbaum des Nebelscheinwerfers an, wie in der Abbildung vorderen linken LED-Nebelscheinwerfers mit dem...
- Seite 24 90. B e f e s t i g e n S i e d e n Z u s a t z k a b e l b a u m d e s 91. Befestigen Sie den Zusatzkabelbaum des Nebelschein- Nebelscheinwer ferschalters wie gezeigt mit dem werferschalters wie gezeigt mit dem Kabelbinder.
- Seite 25 93. Montieren Sie den Tank in der umgekehr ten 95. Befestigen Sie den Steck verbinder und den Reihenfolge des Ausbaus. Kabelbaum des rechten LED-Nebelscheinwerfers mit • Stellen Sie sicher, dass Leitung und Schlauch dem Kabelbinder, wie in der Abbildung dargestellt. nicht eingeklemmt oder zusammengedrückt KABELBINDER Befestigen Sie den 2-poligen wasserdichten...
- Seite 26 98. Ent fernen Sie den provisorisch befestigten, 100. Befestigen Sie den Kabelbaum des linken LED- montierten vorderen linken LED-Nebelscheinwerfer, Nebelscheinwerfers mit der Kabelbaumklemme, wie und befestigen Sie ihn wie in der Abbildung in der Abbildung dargestellt. dargestellt am vorderen Seitenrohr. Führen Sie den Clip des Kabelbaums in die Bohrung ein, <Linke Seite>...
-
Seite 27: Ausrichten Des Nebelscheinwer- Fers
AUSRICHTEN DES NEBELSCHEINWER- FERS Stellen Sie das Motorrad auf einer ebenen Fläche mit einem Abstand von 5 m zur Zielwandfläche ab. Schalten Sie die Nebelscheinwerfer ein. • Wenn der Hauptschalter eingeschaltet ist (ON) und der Nebelscheinwerfer-Schalter betätigt wird, leuch- tet der Nebelscheinwerfer. • Wenn der Nebelscheinwerfer-Schalter erneut betä- tigt wird, wird der Nebelscheinwerfer ausgeschaltet.
