MONTAGE-
ANWEISUNGEN
Honda Händler: Bitte händigen Sie ein Exemplar dieser Anleitung an den Kunden aus.
TEILELISTE
(1)
Nr.
Bezeichnung
(1)
URL-Blatt
(2)
Feststellbremsabdeckung
ERFORDERLICHE HILFSMITTEL
Schmierfett
DREHMOMENTTABELLE
Die Drehmomente für ausgebaute Teile sind dem
Serviceheft zu entnehmen.
MONTAGE
1.
Bauen Sie die Bremsabdeckung aus, wie in der
Abbildung dargestellt.
<Rechte Seite>
BREMSABDECKUNG
© 2020 Honda Motor Co., Ltd. – Alle Rechte vorbehalten.
Zubehör

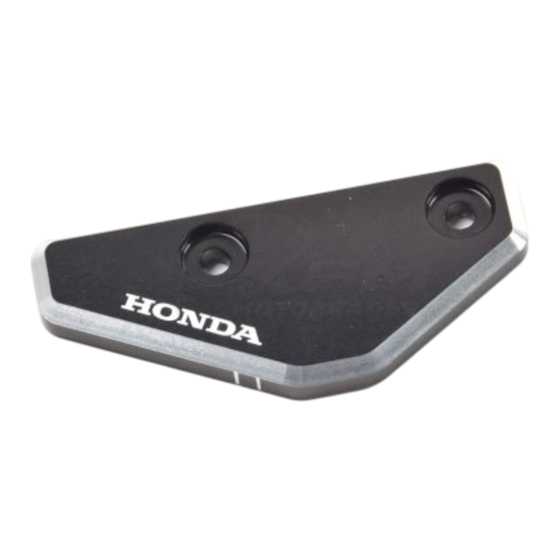

PARKHEBELABDECKUNG
TEILENR. 08F72-MKT-D00
(2)
Anzahl
1
1
SCHRAUBE
1 von 2
Anwendung
ADV750
2. Bauen Sie den Schalter aus, wie in der Abbildung
dargestellt.
SCHALTERS
3. Tragen Sie an den abgebildeten Positionen
Schmierfett auf.
FESTSTELLBREMSABDECKUNG
Veröffentlichungs-Nr.
MII
Veröffentlichungsdatum
Dezember 2020
SCHRAUBE
BREMSABDECKUNG
(aufbewahren)
SCHMIERFETT
Auf markierte Stellen auftragen.
72MKT060
Werbung
Verwandte Anleitungen für Honda 08F72-MKT-D00
Inhaltszusammenfassung für Honda 08F72-MKT-D00
- Seite 1 Veröffentlichungs-Nr. MONTAGE- PARKHEBELABDECKUNG ADV750 Veröffentlichungsdatum TEILENR. 08F72-MKT-D00 ANWEISUNGEN Dezember 2020 Honda Händler: Bitte händigen Sie ein Exemplar dieser Anleitung an den Kunden aus. TEILELISTE 2. Bauen Sie den Schalter aus, wie in der Abbildung dargestellt. SCHRAUBE SCHALTERS BREMSABDECKUNG (aufbewahren) Bezeichnung...
- Seite 2 4. Bringen Sie den Schalter an, wie in der Abbildung dargestellt. SCHRAUBE (wiederverwenden) SCHALTERS FESTSTELL- BREMSABDECKUNG 5. Montieren Sie die Feststellbremsabdeckung, wie in der Abbildung dargestellt. SCHRAUBE (wiederverwenden) FESTSTELLBREMSABDECKUNG 6. Prüfen Sie den Parkhebel auf einwandfreie Funktion. 2 von 2...
