- Seite 1 Bedienungs- und Installationsanleitung Induktionskochfelder KFI 2041 SL (2041 30) KFI 9962 SL (9962 60) KFI 9981 SL (9981 80)
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, Inhaltsverzeichnis sehr geehrter Kunde, Sicherheitshinweise vielen Dank, dass Sie sich für ein ORANIER-Haus- Ihr Gerät im Überblick haltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und Bedienung zuverlässige Technik, Funktionalität und ansprechendes - Funktion der Sensorschaltflächen Design. - Slider Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle... - Seite 3 1. Sicherheitshinweise Vorsichtsmaßnahmen vor der Inbetriebnahme · Das Gerät komplett auspacken und alle Teile der Verpackung entfernen bzw. abnehmen. · Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden.
-
Seite 4: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise · Die Elektronik (Relais) kann im Betrieb hörbare Schaltgeräusche verursachen. Ebenso kann das Kühlgebläse hörbar sein. Das Kühlgebläse kann auch nach Beendigung des Kochens noch laufen, um die elektronischen Bauteile zu kühlen. Diese Geräusche sind im Betrieb normal und stellen keinen Mangel des Kochfeldes dar. - Seite 5 Sicherheitshinweise · WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden. · Metallische Gegenstände wie Messer, Gabel, Löffel und Topf- deckel sollen nicht auf dem Induktionskochfeld abgelegt werden, denn sie könnten heiß werden. ·...
-
Seite 6: Schutz Vor Beschädigungen
Sicherheitshinweise Schutz vor Beschädigungen · Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramikschei- ben verkratzen. · Beachten Sie, dass auch Sandkörner Kratzer verursachen können. · Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Insbesondere spitze und harte Gegenstände, die auf die Koch- fläche fallen, können sie beschädigen. - Seite 7 Sicherheitshinweise · Um eine ausreichende Belüftung der Elektronik im Induktions- kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig. Ein Luftspalt auf der Frontseite des Küchenmöbels ist nicht erforderlich. · Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in einer Schublade unter dem Kochfeld aufbewahrt werden.
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Vorsichtsmaßnahmen bei Geräteausfall · Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschal- tet und vom Stromnetz getrennt werden. · Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Induktionskochfeld sofort aus, schrauben Sie die Sicherung für das Induktionskochfeld heraus und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler. -
Seite 9: Ihr Gerät Im Überblick

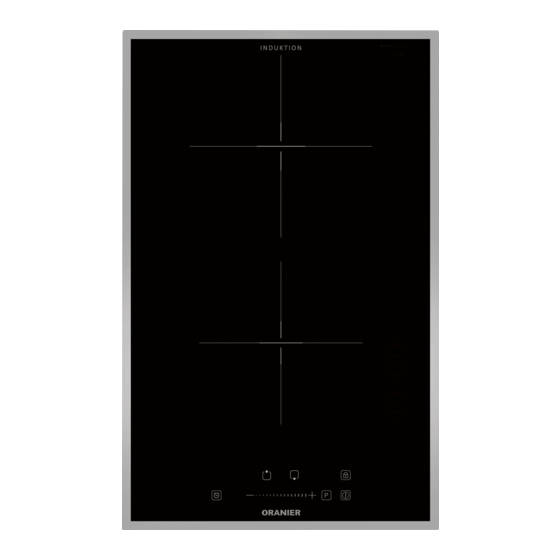

Ihr Gerät im Überblick Modell KFI 2041 Modell KFI 9962 Modell KFI 9981 Die Abbildungen auf dieser Seite dienen der Produktunterscheidung. Sie sind nicht im glei- chen Maßstab gehalten und geben deshalb nicht unbedingt die tatsächlichen Größenverhältnisse der Induktionskochfelder zueinander wieder. -
Seite 10: Bedienung
Bedienung Bedienfeld KFI 2041 Hintere Vordere Kochzone Kochzone Bedienfeld KFI 9962 / KFI 9981 Kochzone Kochzone hinten links hinten rechts Kochzone Kochzone vorne links vorne rechts Funktion der Sensorschaltflächen Ausnahme: Definierte Schaltflächenkombinationen, um bestimmte Das Induktionskochfeld wird über Sensor-Schaltflächen Funktionen zu starten. gesteuert. -
Seite 11: Slider
Bedienung Slider-Bedienung Symbol Beschreibung Auswahl der Kochzone Der Slider dient zur Einstellung der gewünschten Leis- tungsstufe einer Kochzone oder auch zur Zeiteinstellung der Gerät EIN / AUS Timer-Funktionen. (zum Einschalten Taste 3 s Die Bedienung des Sliders ähnelt der Bedienung der lang gedrückt halten) Schaltflächen. -
Seite 12: Das Richtige Kochgeschirr
Das richtige Kochgeschirr ► Vergewissern Sie sich, dass der Boden des verwendeten Induktionskochen ist eine sichere, fortschrittliche, effiziente Kochgeschirrs eben ist, flach auf dem Glas aufliegt und und wirtschaftliche Kochtechnologie. Sie arbeitet mit elektro- die gleiche Größe wie die verwendete Kochzone hat. magnetischen Schwingungen, die die Hitze direkt im Koch- geschirr erzeugen und nicht indirekt über die Erwärmung der ► Vergewissern Sie sich vor dem Kochen, dass der Boden... -
Seite 13: Gebrauch Des Induktionskochfeldes
Gebrauch des Induktionskochfeldes Vor dem ersten Einschalten: Nach automatischer oder manueller Aktivierung einer Kochzone zeigt die blinkende Anzeige, ► Lesen Sie diese Anleitung und beachten Sie dabei dass die Leistungsstufe eingestellt werden besonders den Abschnitt "Sicherheitshinweise". kann. ► Entfernen Sie sorgfältig alle Schutzfolien, die sich noch Nach 5 s wird die Anzeige statisch. -
Seite 14: Kochbetrieb Beenden
Gebrauch des Induktionskochfeldes Kochbetrieb beenden Restwärmeanzeige ► Wählen Sie die gewünschte Kochzone durch Antippen WARNUNG! der entsprechenden Schaltfläche Gefahr von Verbrennungen Obwohl die Glasoberfläche des Koch- ► Betätigen Sie Schaltfläche " " so lange, bis die feldes selbst nicht beheizt wird, kann sie Leistungsanzeige sich während des Kochbetriebs über das Kochgeschirr gefährlich stark erhitzt... -
Seite 15: Power Boost"-Leistungsstufe
Gebrauch des Induktionskochfeldes "Power Boost"-Leistungsstufe Warmhalte-Funktion (KFI 9962/9981) (KFI 9962/9981) / (KFI 2041) Alle Kochzonen bieten die "Power Boost"-Leistungsstufe, Alle Kochzonen bieten eine Warmhalte-Funktion. d.h. eine Leistungsverstärkung. Bei Einsatz der Warmhalte-Funktion werden Speisen bei Die "Power Boost"-Leistungsstufe ist dafür gedacht, dass ca. -
Seite 16: Timer-Funktionen
Gebrauch des Induktionskochfeldes Timer-Funktionen Nach erfolgter Zeiteinstellung beginnt der Timer sofort abzulaufen. Die verbleibende Restzeit in Minuten wird in der 2-stelligen Timer-Anzeige (KFI 9962/9981) / (KFI 2041) (Beispiel) Sie können den Timer so einstellen, dass nach Ablauf der angezeigt. eingestellten Zeit eine Kochzone automatisch ausgeschaltet wird. -
Seite 17: Pausen-Funktion
Gebrauch des Induktionskochfeldes Pausen-Funktion Kindersicherung (Bedienfeldsperre) (KFI 9962/9981) Mit der praktischen Pausen-Funktion können Sie einen Mit Aktivieren der Kindersicherung können Sie das Gerät laufenden Kochvorgang unterbrechen. Dabei bleiben die gegen eine unbeabsichtigte Benutzung, z.B. durch spie- zuletzt gewählten Einstellungen erhalten. lende Kinder sperren. -
Seite 18: Reinigung Und Pflege
Reinigung und Pflege Mögliche Ursachen für Kratzer ● Verschmutzungen möglichst sofort entfernen, damit sich Schmutz gar nicht erst einbrennen kann. Glaskeramik-Kochfelder besitzen eine sehr harte, bestän- ● Leichte, nicht fest gebrannte Verschmutzungen mit dige Oberfläche. Sollten trotzdem Kratzer entstehen, wird einem feuchten Tuch oder mit einem feuchten, weichen die Gebrauchsfähigkeit der Glaskeramik-Kochfläche nicht Schwamm ohne Reinigungsmittel entfernen. -
Seite 19: Sicherheitseinrichtungen
Sicherheitseinrichtungen Schutz vor Überhitzung Ein Temperatursensor überwacht die Temperatur im Inneren des Induktionskochfeldes. Wenn eine unzulässig hohe Temperatur festgestellt wird, schaltet sich das Induktionskochfeld automatisch aus. Erkennung von kleinen Gegenständen auf dem Induktionskochfeld Wenn ungeeignetes oder zu kleines Kochgeschirr oder Kleinteile (z. -
Seite 20: Fehlercodes
Fehlercodes Bei einer auftretenden Fehlfunktion geht das Induktionskochfeld automatisch in den "Schutzzu- stand" und zeigt einen kombinierten Fehlercode an: Mögliche Ursache Anzeige Maßnahme Kein Kochgeschirr erkannt. Geeignetes Kochgeschirr verwenden. Kochgeschirr zu klein. Wasser, Gegenstand oder Kochgeschirr Wasser, Gegenstand oder Kochgeschirr ER03 befindet sich auf dem Glas über dem entfernen. -
Seite 21: Technische Daten
Technische Daten * Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen. ** Energieverbrauch der Kochzonen/Kochmulde, Angabe nach EU-Verordnung 66/2014... - Seite 22 ät entspricht bezüglich des Schutzes gegen Feuergefahr dem KFI 2041 SL - Maßzeichnungen Einbaumaße äte dieses Typs dürfen einseitig an nebenstehende Hochsch werden. HINWEIS: KFI 2041 SL ist nicht für flächenbün- d zwischen Ausschnitt und einer Mauer und/oder einem digen Einbau bestimmt. 50 mm betragen.
-
Seite 23: Maßzeichnungen
KFI 9962 SL - Maßzeichnungen Einbaumaße... -
Seite 24: Maßzeichnung Flächenbündiger Einbau
Maßzeichnung flächenbündiger Einbau KFI 9962 SL - Maßzeichnungen Flächenbündiger Einbau Stufenfräsung HINWEIS: Das Gerät muss im Servicefall ausgebaut werden Fugenbreite ≥1 Arbeitsplatte Kochfeld... - Seite 25 KFI 9981 SL - Maßzeichnungen Einbaumaße...
-
Seite 26: Kfi 9981 Sl - Maßzeichnungen
Maßzeichnung flächenbündiger Einbau KFI 9981 SL - Maßzeichnungen Flächenbündiger Einbau Stufenfräsung Fugenbreite ≥1 Arbeitsplatte Kochfeld... -
Seite 27: Vorbereitende Arbeiten
Vorbereitende Arbeiten Einbau Bevor das Flächeninduktionskochfeld aus seiner Verpa- WARNUNG! ckung genommen und in den vorbereiteten Ausschnitt Gefahr von Stromschlag der Arbeitsplatte eingesetzt werden kann, muss an Montage und Anschluss dürfen nur seiner Rückseite eine selbstklebende Dichtung aufge- durch einen autorisierten Fachmann bracht werden. -
Seite 28: Elektroanschluss
Wohnsitz gel- tenden Normen und Bestimmungen eingehalten werden. KFI 2041 SL wird durch einen Schukostecker an eine vorschriftsmäßig geerdete Steckdose angeschlossen. Beachten Sie die nachstehenden Sicherheitshinweise! KFI 9962 / 9981 SL sind ausschließlich für eine Strom- Versorgung von 400 VAC 50/60 Hz ausgelegt. -
Seite 30: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! • Entsorgen Sie dieses Gerät im Recyclinghof mit einer... -
Seite 31: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. -
