3. LAYOUT DER FRONT- UND RÜCKSEITE UND ANSCHLÜSSE

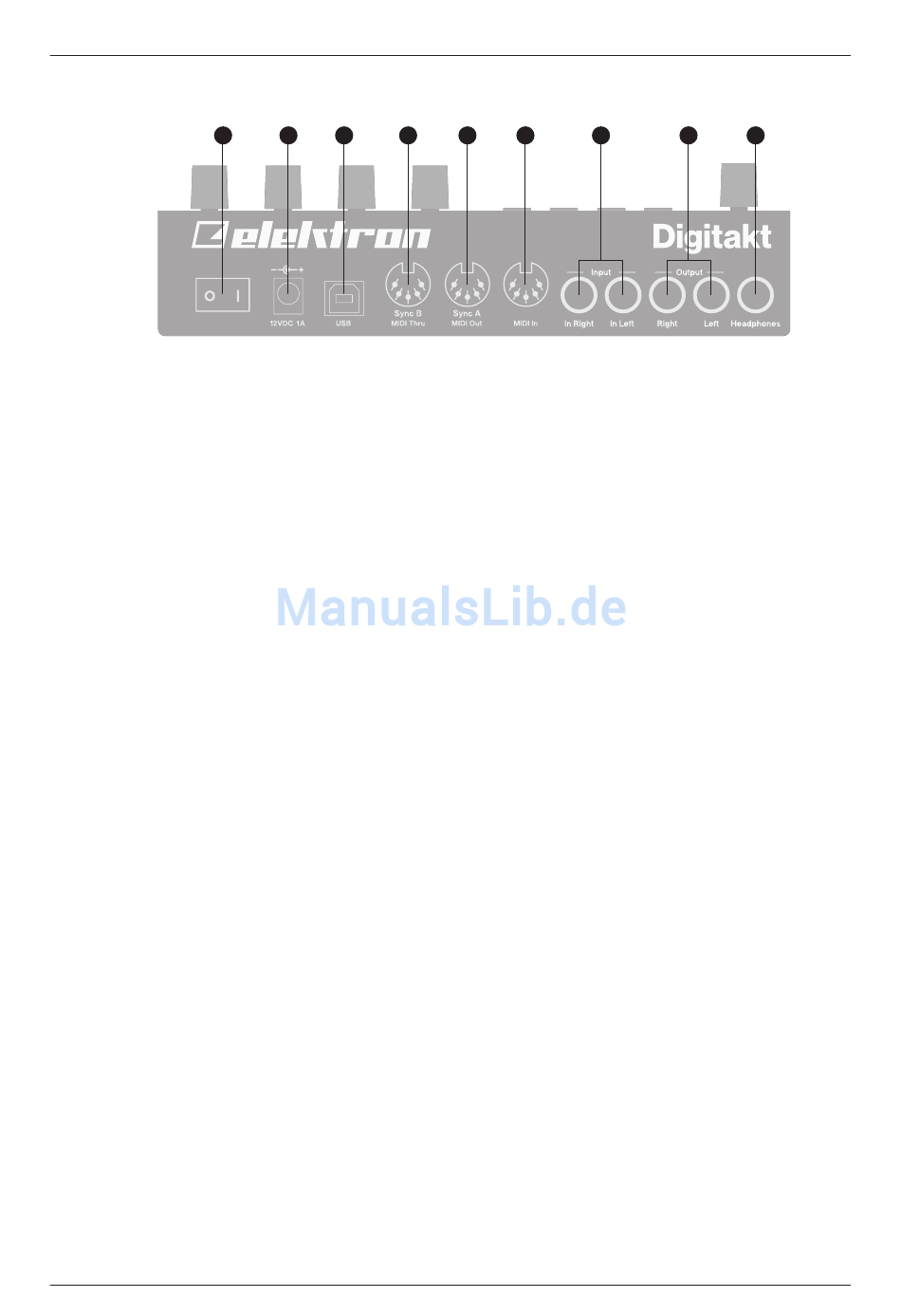

3.2 ANSCHLÜSSE AN DER RÜCKSEITE
1. AN/AUS-SCHALTER Schalter, um das Gerät an- und auszuschalten.
2. DC In Eingang für Netzteil. Verwenden Sie das im Lieferumfang enthaltene Netzteil PSPU-3b, verbunden
mit einer Steckdose.
3. USB Zur Verbindung des Geräts mit einem Computer. Für MIDI-Steuerung oder die Verwendung von
Overbridge. Verbinden Sie das Gerät mit einem Computer mit dem mitgelieferten A nach B USB 2.0
Anschlusskabel.
4. MIDI THRU/SYNC B Leitet Daten von MIDI IN weiter. Kann auch dafür konfiguriert werden, DIN Sync an
Instrumente älterer Baujahre zu senden. Verwenden Sie ein standardmäßiges MIDI-Kabel, um ein ande-
res MIDI-Gerät in die Kette aufzunehmen.
5. MIDI OUT/SYNC A MIDI-Datenausgang. Kann auch dafür konfiguriert werden, DIN Sync an Instrumente
älterer Baujahre zu senden. Verwenden Sie ein standardmäßiges MIDI-Kabel zur Verbindung eines exter-
nen MIDI-Geräts mit MIDI In.
6. MIDI IN MIDI-Dateneingang. Verwenden Sie ein standardmäßiges MIDI-Kabel zur Verbindung eines
externen MIDI-Geräts mit MIDI Out.
7. INPUT L/R Audio-Eingänge. Verwenden Sie einen 6,3-mm-Monoklinkenstecker (asymmetrische Verbin-
dung).
8. OUTPUT L/R Stereoausgänge. Verwenden Sie entweder einen 6,3-mm-Monoklinkenstecker (asymmet-
rische Verbindung) oder einen
6,3 mm Stereo (TRS) Klinkenstecker (symmetrische Verbindung).
9. HEADPHONES Stereo-Kopfhörerausgang. Verwenden Sie einen 6,3 mm Stereo (TRS) Klinkenstecker.
3.3 DEN DIGITAKT EINRICHTEN UND STARTEN
Stellen Sie sicher, dass Sie den Digitakt auf ein stabiles Objekt stellen, zum Beispiel einen stabilen Tisch.
Sorgen Sie für ausreichend Platz für die Kabel. Stellen Sie sicher, dass Sie alle Geräte ausgeschaltet haben,
bevor Sie den Digitakt mit diesen verbinden.
1. Verbinden Sie das im Lieferumfang enthaltene DC-Netzteil mit einer Steckdose und stecken Sie den
kleinen Stecker in die Buchse 12 V DC In des Digitakt.
2. Verbinden Sie OUTPUT L/R am Digitakt mit Ihrem Mischpult oder Gitarrenverstärker.
3. Um den Digitakt vom Computer aus zu steuern, verbinden Sie den Computer über ein USB-Kabel mit
dem USB-Anschluss des Digitakt.
4. Wenn Sie MIDI verwenden möchten, um den Digitakt zu steuern, verbinden Sie die Buchse MIDI OUT
des Geräts, von dem Sie Daten senden möchten, mit der Buchse MIDI IN des Digitakt. Sie können die
Buchse MIDI THRU verwenden, um MIDI-Geräte miteinander zu verketten, da diese Buchse die Daten
vervielfältigt, die an der Buchse MIDI IN empfangen werden. Wenn Sie Digitakt verwenden möchten, um
andere Geräte zu steuern, die MIDI verwenden, verbinden Sie die Buchse MIDI OUT des Digitakt mit der
Buchse MIDI IN des Geräts, das Sie steuern möchten.
5. Wenn Sie ein Sample von Audio externer Quellen erstellen möchten, verbinden Sie die Audio-Quelle mit
INPUT L/R oder über USB.
6. Schalten Sie alle Geräte an. Schalten Sie den Digitakt an, indem Sie auf den An/Aus-Schalter an der
Rückseite des Geräts drücken.
12
1
2
3
4
5
6
7
8
9
