1
2
3
4
6
5

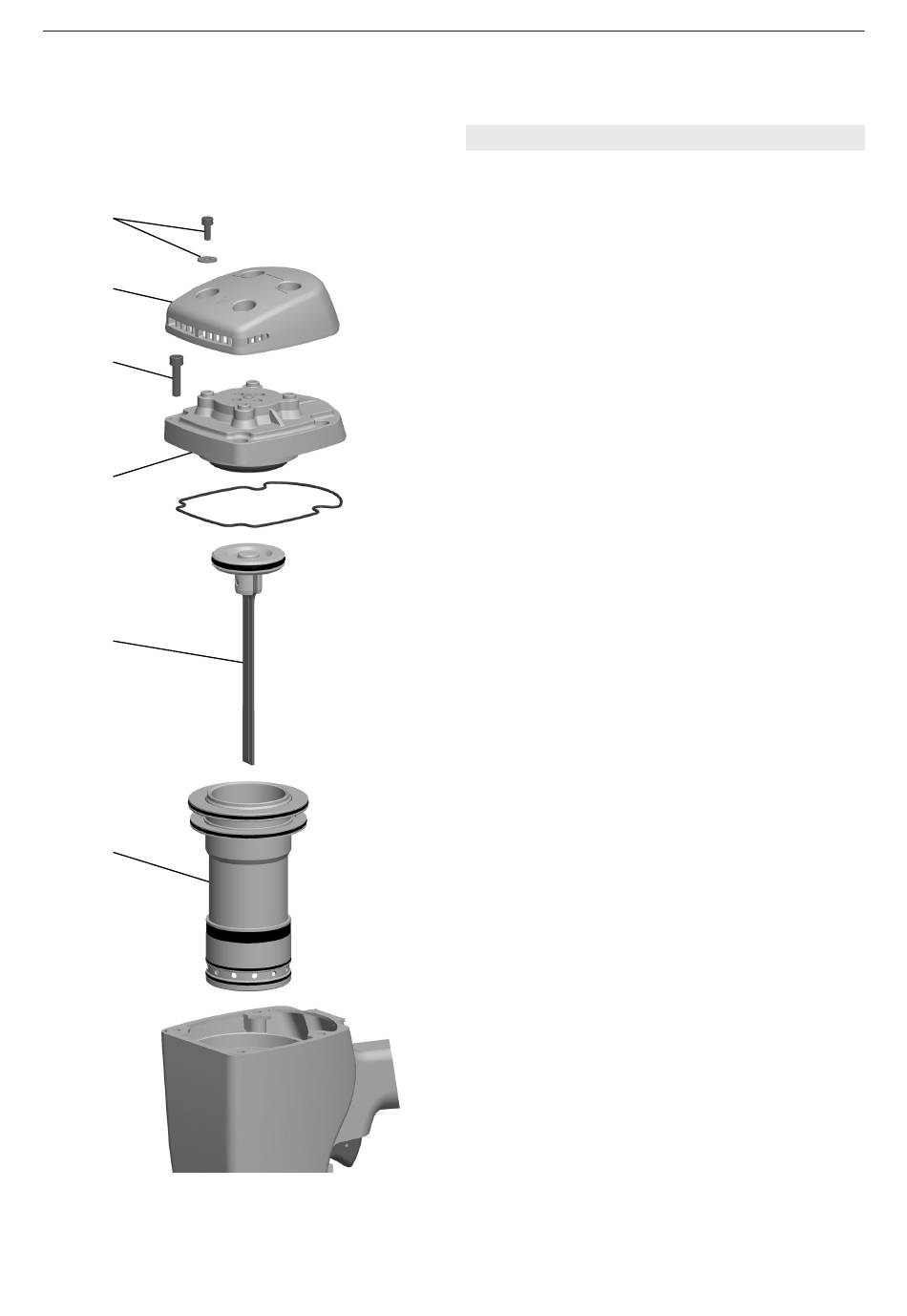

Fig. 11
02.21
7.3 BYTE AV DRIVARE
– Demontera de fyra skruvarna (Fig. 11/1)till täck-
kåpan (Fig. 11/2).
– Demontera de fyra skruvarna (Fig. 11/3) som
håller toplocket (Fig. 11/4).
– Lyft ur toplocket.
– Demontera kolven (11/6) från cylindern (11/5).
– Byt kolv kpl. (11/6).
– Smörj in o-ringen på kolven med fett MS4
(Best. nr 184943).
– Montera kolv kpl. (11/6).
– Montera locket och dra åt de fyra skruvarna och
därefter täckkåpan.
Josef Kihlberg JK45-783
19
