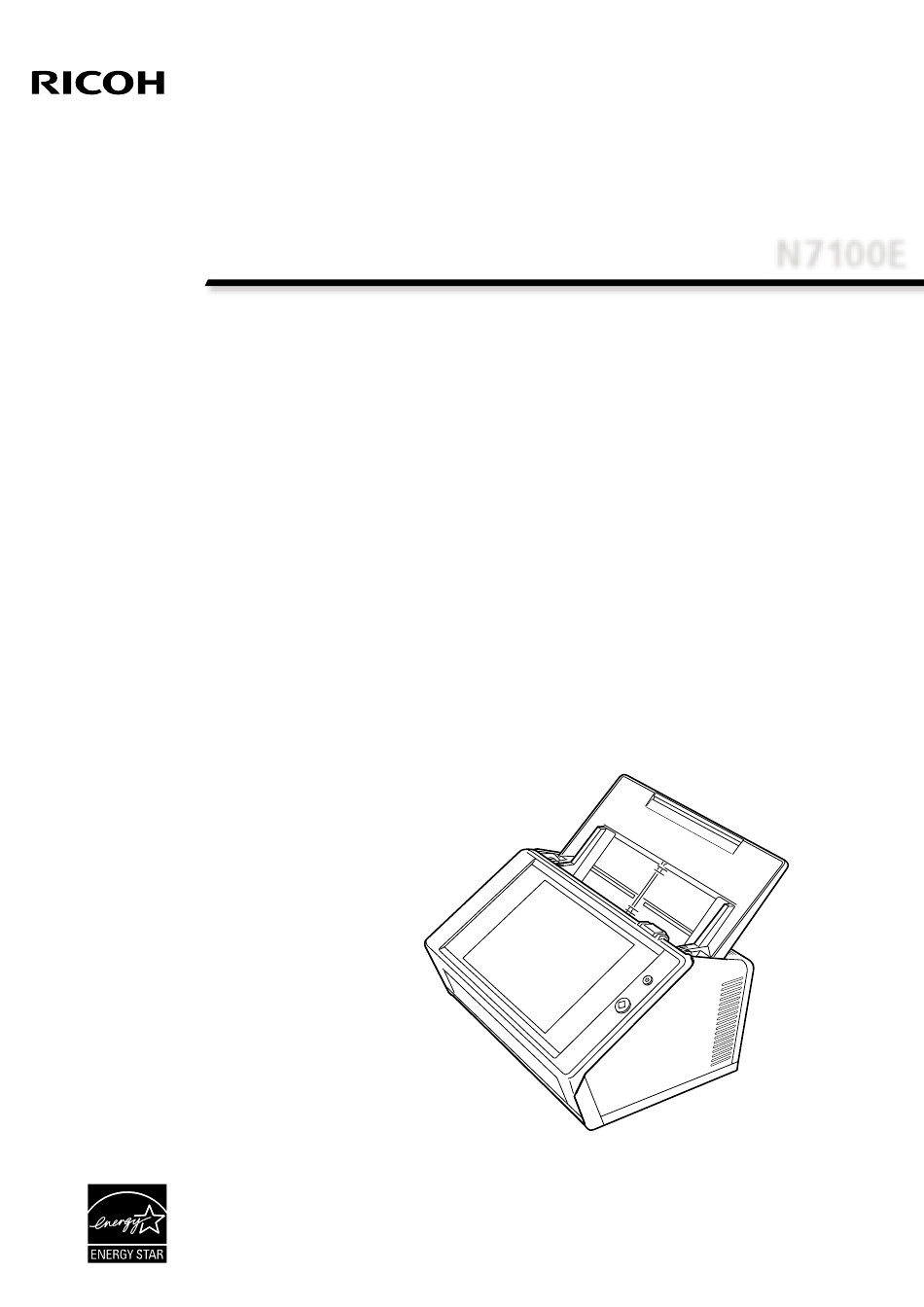

- Seite 1 P3PC-6692-05DE N7100E Los Geht's...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ......................3 ■ Handbücher ........................3 ■ Über dieses Handbuch ....................4 ■ Warnhinweise in diesem Handbuch ................4 ■ Zur sicheren Benutzung ....................4 ■ Sicherheitshinweise ......................7 ■ Haftungsausschluss ......................7 ■ Behördliche Bestimmungen .................... 8 ■ Störung und Reparatur ....................9 Kapitel 1 Bevor Sie den Scanner benutzen ..........10 1.1 Von der Lieferung zur Inbetriebnahme .............. -
Seite 3: Einführung
Einführung ■ Handbücher Vielen Dank, dass Sie sich für den Image Scanner N7100E Netzwerkscanner (im Weiteren als "Scanner" bezeichnet) entschieden haben. Handbücher Dieser Scanner ist ein Netzwerkbildscanner. Dieser einfach zu bedienende Scanner ermöglicht einen Folgende Handbücher sind im Lieferumgang des optimalen Arbeitsablauf für über ein Netzwerk... -
Seite 4: Über Dieses Handbuch
® ® Anweisungen auf. Die konkrete Bedeutung wird Adobe Acrobat Reader durch ein zusätzliches Symbol oder eine Scanner Bildscanner N7100E Zeichnung angezeigt. Admin Tool Network Scanner Admin Tool ■ Zur sicheren Benutzung Central Admin Scanner Central Admin Console Console Dieses Handbuch enthält generelle Sicherheitshinweise. - Seite 5 Stellen Sie den Scanner nicht an folgenden WARNUNG Orten, an denen er hohen Temperaturen, hoher Luftfeuchtigkeit, wenig Belüftung oder Staub Stecken Sie den Netzstecker des Netzkabels ausgesetzt ist, auf. Bei einer hohen sicher und fest in eine Steckdose in Reichweite Umgebungstemperatur kann sich die Abdeckung ein.
- Seite 6 Um Verletzungen zu vermeiden, achten Sie ACHTUNG darauf sich nicht mit Gegenständen wie Krawatten und Halsketten oder mit Ihren Haaren Achten Sie beim Installieren des Scanners auf im Inneren des Scanners zu verfangen. einem Tisch darauf, dass keines der Geräteteile Berühren Sie nicht die sich erhitzenden Bereiche über die Tischkante herausragt.
-
Seite 7: Sicherheitshinweise
■ Sicherheitshinweise Der ADF-Papierschacht muss vor dem Gebrauch vollständig hochgeklappt werden. Dokumente können nicht eingezogen werden, wenn sie gefaltet sind. LESEN SIE DIESES HANDBUCH UND DAS BEDIENUNGSHANDBUCH SORGFÄLTIG UND Hinweise zur LCD-Anzeige VOLLSTÄNDIG, BEVOR SIE DIESEN SCANNER VERWENDEN. BEI UNSACHGEMÄSSER Bei folgenden Punkten handelt es sich um keine VERWENDUNG KÖNNEN DER BENUTZER ODER Fehlfunktion der LCD-Anzeige. -
Seite 8: Behördliche Bestimmungen
■ Behördliche Bestimmungen Bescheinigung des Herstellers/ Importeurs FCC-Erklärung Für den Scanner wird folgendes bescheinigt: In Übereinstimmung mit den Bestimmungen der Dieses Gerät wurde getestet und gemäß den Kriterien EN45014(CE) funkentstört eines digitalen Klasse B Gerätes (laut Abschnitt 15 der ... -
Seite 9: Störung Und Reparatur
■ Störung und Reparatur Ist eine Reparatur des Scanners oder der Austausch von Teilen erforderlich, sind ungewöhnliche Veränderungen aufgetreten oder sind andere Hinweise auf eine Fehlfunktion erkennbar, nehmen Sie zuerst Bezug auf "Anhang A Problembehebung" (Seite 20) in diesem Handbuch oder "Problembehebung" des des Bedienungshandbuchs und vergewissern Sie sich, dass der Scanner korrekt angeschlossen und eingerichtet ist. -
Seite 10: Kapitel 1 Bevor Sie Den Scanner Benutzen
® Microsoft -Software- ® Siehe das Bedienungshandbuch. Lizenzvertrag Windows 10 IoT Enterprise 2019 LTSC Konfigurieren der erforderlichen Scannereinstellungen für den Scannergebrauch Endbenutzer-Lizenzvertrag für die im Image Scanner N7100E/ Siehe das Bedienungshandbuch. N7100EA befindliche Software Bedienen des Scanners Siehe das Bedienungshandbuch. -
Seite 11: Scannerbauteile
1.3 Scannerbauteile 1.4 Zeichen auf dem Scanner Dieser Abschnitt beschreibt die Namen der Dieser Abschnitt beschreibt die Zeichen auf dem Scannerbauteile. Scanner. ■ Vorderseite ■ Vorderseite Schaltet den Scanner ein oder aus. ADF-Papierschacht Beachten Sie, dass der Scanner mit Erweiterung dieser Taste nur im Notfall ausgeschaltet wird. -
Seite 12: Kapitel 2 Installation Des Scanners
Kapitel 2 Installation des Scanners 2.1 Entfernen der 2.2 Scanneranschluss Schutzverpackung Platzieren Sie den Scanner auf seinem Aufstellort. Der Scanner wird in einer Schutzschaumstoffhülle und Schutzkarte geliefert. Entfernen Sie die Schutzverpackung vor der Erstbenutzung des Scanners Halten Sie den ADF-Papierschacht ACHTUNG nicht hoch, um den Scanner wie folgt. - Seite 13 Schließen Sie das andere Ende des LAN- Kabels an den Netzwerk-Hub an. Stecken Sie den Netzstecker des Netzkabels sicher und fest in die Steckdose. Die Stromversorgung ist somit gewährleistet. Der Scanner ist jedoch noch nicht betriebsbereit...
-
Seite 14: Kapitel 3 Konfigurieren Der Grundlegenden Scannereinstellungen
Kapitel 3 Konfigurieren der grundlegenden Scannereinstellungen Wählen Sie die hier zu treffenden Bewegen oder schütteln Sie den grundlegenden Scannereinstellungen. ACHTUNG Scanner nicht, wenn dieser Wählen Sie die zu konfigurierenden Einstellungen im eingeschaltet ist. Dies kann den Scanner [Installationsassistent] Bildschirm und drücken Sie beschädigen und zu dann auf die [Start] Schaltfläche. - Seite 15 Legen Sie den Scannernamen fest. Legen Sie das Datum und die Uhrzeit fest. Bestimmen Sie im [Scannername] Bildschirm den Bestimmen Sie im [Datum / Zeit] Bildschirm das Namen des Scanners und die Gruppe oder Domain Format für das Datum sowie das aktuelle Datum und für die Netzwerkteilnahme und drücken dann auf die die Uhrzeit.
- Seite 16 Ändern Sie das Kennwort des Administrators. Konfigurieren Sie den DNS-Server. Bestimmen Sie im [DNS-Server] Bildschirm die IP- Bestimmen Sie im [Admin-Kennwort] Bildschirm das Adresse für den DNS-Server und drücken Sie dann Kennwort des Administrators und drücken Sie dann auf die [Weiter] Schaltfläche. auf die [Weiter] Schaltfläche.
- Seite 17 Bestätigen Sie die konfigurierten Einstellungen. Bestätigen Sie im Einstellungsbestätigungsfenster des Installationsassistenten die konfigurierten Grundeinstellungen und drücken Sie dann auf die [Ja] Taste. Der Assistent wird somit beendet und der Anmeldebildschirm erscheint. HINWEIS Wenn der Scanner- oder Domain-Name geändert wurde, wird der Scanner neu gestartet. ...
-
Seite 18: Kapitel 4 Überprüfen Der Netzwerkverbindung
Kapitel 4 Überprüfen der Netzwerkverbindung Dieser Abschnitt beschreibt das Überprüfen des Status Drücken Sie auf die [Ping] Schaltfläche. der Netzwerkverbindung. Ein Ping-Test wird ausgeführt und dessen Die Netzwerkverbindung kann durch einen Ping-Test Ergebnis angezeigt. über den Administrator Bildschirm überprüft werden. Weitere Details hierfür finden Sie unter "Überprüfen der grundlegenden Melden Sie sich mit dem Benutzernamen und... -
Seite 19: Kapitel 5 Herunterladen Der Handbücher
Kapitel 5 Herunterladen der Handbücher Für diesen Scanner steht das Bedienungshandbucn als PDF-Datei zur Verfügung. Darin finden Sie ACHTUNG weiterführende Informationen zu den Wenn Adobe Reader nicht installiert ist und die Schaltfläche Scannereinstellungen, der Scannerverwaltung und [Öffnen] angeklickt wird, kann es zu einem Bedienung. -
Seite 20: Anhang A Problembehebung
Anhang A Problembehebung Der Netzwerkübertragungsmodus unterscheidet sich A.1 Netzwerkverbindungs- eventuell vom Verbindungsziel. Ändern Sie im [Erweiterte Netzwerkeinstellungen] Bildschirm probleme beheben [Verbindungsgeschw./Duplex-Modus] von [Auto- Negotiation] in einen festgelegten Modus. Diese ■ Überprüfen der grundlegenden Änderung kann wie folgt ausgeführt werden: Netzwerkoperation mit einem Ping- 1. -
Seite 21: Fehler Beim Verbindungsaufbau Zu Einem Server Mit Dessen Ip-Adresse
"Ping-Anforderung konnte Host Wenn DHCP verwendet wird, arbeitet der "xxxxxxxxx" nicht finden. Überprüfen Sie DHCP-Server nicht normal. Es kann auch den Namen, und versuchen Sie es ein Problem an den DHCP-Einstellungen erneut." vorliegen. ■ Details ■ Maßnahme Die Namen- oder Adressauflösung für das als Ping-Ziel Wenn Sie DHCP verwenden, überprüfen Sie bitte im angegebene Gerät ist eventuell fehlgeschlagen. -
Seite 22: Verbindungsaufbau Zu Einem Server Über Dessen Host-Name Oder Fqdn Fehlgeschlagen
[Verbindungsgeschw./Duplex-Modus] des Der DNS- oder WINS-Server arbeitet nicht Netzwerks für den Scanner und Server normal. Oder ein Fehler ist am unterscheiden sich oder "Auto- Netzwerkpfad zum DNS- oder WINS- Negotiation" wird nicht vom Server Server aufgetreten. unterstützt. ■ Maßnahme Führen Sie einen Ping-Test für den DNS- oder WINS- ■... - Seite 23 Die URL des Zielscanners ist nicht als Ein Proxy-Server wird verwendet. vertrauenswürdige Site registriert. ■ Maßnahme Konfigurieren Sie Ihr System so, dass der Proxy-Server ■ Maßnahme nicht verwendet wird. Registrieren Sie die URL des Scanners unter vertrauenswürdige Sites im Internet Explorer. 1.
-
Seite 24: A.2 Probleme Beim Einschalten
Sollten Sie keine Lösung zu Ihrem Problem in der oben Der Scanner kann nicht eingeschaltet stehenden Liste finden können, versuchen Sie es unter werden. folgender Webseite: https://www.pfu.ricoh.com/global/scanners/fi/support/ ■ Überprüfung index.html Sollte das Problem nach Einsehen der Website oben Haben Sie die Power-Taste gedrückt? weiter bestehen, wenden Sie sich bitte auf der folgenden ■... -
Seite 25: Copyright
Copyright WinPcap THIS SOFTWARE IS PROVIDED "AS IS" AND WITHOUT ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION, THE IMPLIED Copyright © 1999 - 2005 NetGroup, Politecnico di Torino (Italy). WARRANTIES OF MERCHANTIBILITY AND FITNESS FOR A PARTICULAR Copyright © 2005 - 2010 CACE Technologies, Davis (California). PURPOSE. - Seite 26 WinDump NEGLIGENCE OR OTHER TORTIOUS ACTION, ARISING OUT OF OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THIS SOFTWARE. Copyright © 1999 - 2005 NetGroup, Politecnico di Torino (Italy). Portions Copyright © 1995, 1996, 1997, 1998, and 1999 WIDE Project. Copyright ©...
- Seite 27 OpenCV 4.5.x LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR In accordance with the license terms of the above software, it shows the licensing OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, statement below.
- Seite 28 Notes for some targets: CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, For Windows DLL versions, please see win32/DLL_FAQ.txt SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, For 64-bit Irix, deflate.c must be compiled without any optimization. With -O, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE ODS one libpng test fails.
