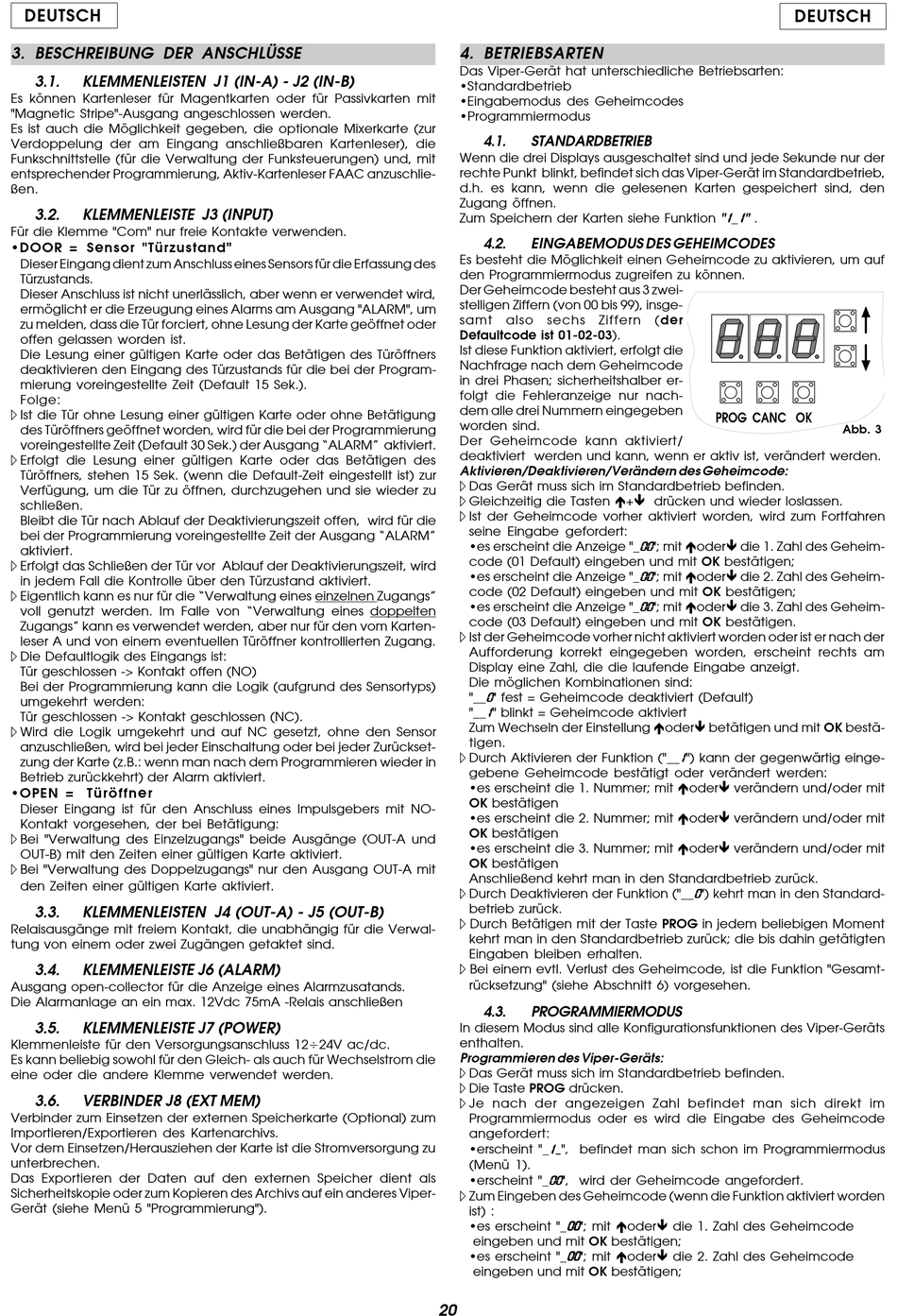

DEUTSCH
3. BESCHREIBUNG DER ANSCHLÜSSE
3.1.
KLEMMENLEISTEN J1 (IN-A) - J2 (IN-B)
Es können Kartenleser für Magentkarten oder für Passivkarten mit
"Magnetic Stripe"-Ausgang angeschlossen werden.
Es ist auch die Möglichkeit gegeben, die optionale Mixerkarte (zur
Verdoppelung der am Eingang anschließbaren Kartenleser), die
Funkschnittstelle (für die Verwaltung der Funksteuerungen) und, mit
entsprechender Programmierung, Aktiv-Kartenleser FAAC anzuschlie-
ßen.
3.2.
KLEMMENLEISTE J3 (INPUT)
Für die Klemme "Com" nur freie Kontakte verwenden.
•DOOR = Sensor "Türzustand"
Dieser Eingang dient zum Anschluss eines Sensors für die Erfassung des
Türzustands.
Dieser Anschluss ist nicht unerlässlich, aber wenn er verwendet wird,
ermöglicht er die Erzeugung eines Alarms am Ausgang "ALARM", um
zu melden, dass die Tür forciert, ohne Lesung der Karte geöffnet oder
offen gelassen worden ist.
Die Lesung einer gültigen Karte oder das Betätigen des Türöffners
deaktivieren den Eingang des Türzustands für die bei der Program-
mierung voreingestellte Zeit (Default 15 Sek.).
Folge:
Ist die Tür ohne Lesung einer gültigen Karte oder ohne Betätigung
des Türöffners geöffnet worden, wird für die bei der Programmierung
voreingestellte Zeit (Default 30 Sek.) der Ausgang "ALARM" aktiviert.
Erfolgt die Lesung einer gültigen Karte oder das Betätigen des
Türöffners, stehen 15 Sek. (wenn die Default-Zeit eingestellt ist) zur
Verfügung, um die Tür zu öffnen, durchzugehen und sie wieder zu
schließen.
Bleibt die Tür nach Ablauf der Deaktivierungszeit offen, wird für die
bei der Programmierung voreingestellte Zeit der Ausgang "ALARM"
aktiviert.
Erfolgt das Schließen der Tür vor Ablauf der Deaktivierungszeit, wird
in jedem Fall die Kontrolle über den Türzustand aktiviert.
Eigentlich kann es nur für die "Verwaltung eines einzelnen Zugangs"
voll genutzt werden. Im Falle von "Verwaltung eines doppelten
Zugangs" kann es verwendet werden, aber nur für den vom Karten-
leser A und von einem eventuellen Türöffner kontrollierten Zugang.
Die Defaultlogik des Eingangs ist:
Tür geschlossen -> Kontakt offen (NO)
Bei der Programmierung kann die Logik (aufgrund des Sensortyps)
umgekehrt werden:
Tür geschlossen -> Kontakt geschlossen (NC).
Wird die Logik umgekehrt und auf NC gesetzt, ohne den Sensor
anzuschließen, wird bei jeder Einschaltung oder bei jeder Zurückset-
zung der Karte (z.B.: wenn man nach dem Programmieren wieder in
Betrieb zurückkehrt) der Alarm aktiviert.
•OPEN = Türöffner
Dieser Eingang ist für den Anschluss eines Impulsgebers mit NO-
Kontakt vorgesehen, der bei Betätigung:
Bei "Verwaltung des Einzelzugangs" beide Ausgänge (OUT-A und
OUT-B) mit den Zeiten einer gültigen Karte aktiviert.
Bei "Verwaltung des Doppelzugangs" nur den Ausgang OUT-A mit
den Zeiten einer gültigen Karte aktiviert.
3.3.
KLEMMENLEISTEN J4 (OUT-A) - J5 (OUT-B)
Relaisausgänge mit freiem Kontakt, die unabhängig für die Verwal-
tung von einem oder zwei Zugängen getaktet sind.
3.4.
KLEMMENLEISTE J6 (ALARM)
Ausgang open-collector für die Anzeige eines Alarmzusatands.
Die Alarmanlage an ein max. 12Vdc 75mA -Relais anschließen
3.5.
KLEMMENLEISTE J7 (POWER)
Klemmenleiste für den Versorgungsanschluss 12Ö24V ac/dc.
Es kann beliebig sowohl für den Gleich- als auch für Wechselstrom die
eine oder die andere Klemme verwendet werden.
3.6.
VERBINDER J8 (EXT MEM)
Verbinder zum Einsetzen der externen Speicherkarte (Optional) zum
Importieren/Exportieren des Kartenarchivs.
Vor dem Einsetzen/Herausziehen der Karte ist die Stromversorgung zu
unterbrechen.
Das Exportieren der Daten auf den externen Speicher dient als
Sicherheitskopie oder zum Kopieren des Archivs auf ein anderes Viper-
Gerät (siehe Menü 5 "Programmierung").
4. BETRIEBSARTEN
Das Viper-Gerät hat unterschiedliche Betriebsarten:
•Standardbetrieb
•Eingabemodus des Geheimcodes
•Programmiermodus
4.1.
STANDARDBETRIEB
Wenn die drei Displays ausgeschaltet sind und jede Sekunde nur der
rechte Punkt blinkt, befindet sich das Viper-Gerät im Standardbetrieb,
d.h. es kann, wenn die gelesenen Karten gespeichert sind, den
Zugang öffnen.
Zum Speichern der Karten siehe Funktion " 1 1 1 1 1 _ 1 1 1 1 1 " .
4.2.
EINGABEMODUS DES GEHEIMCODES
Es besteht die Möglichkeit einen Geheimcode zu aktivieren, um auf
den Programmiermodus zugreifen zu können.
Der Geheimcode besteht aus 3 zwei-
stelligen Ziffern (von 00 bis 99), insge-
samt
also
sechs
Ziffern
Defaultcode ist 01-02-03).
Ist diese Funktion aktiviert, erfolgt die
Nachfrage nach dem Geheimcode
in drei Phasen; sicherheitshalber er-
folgt die Fehleranzeige nur nach-
dem alle drei Nummern eingegeben
worden sind.
Der Geheimcode kann aktiviert/
deaktiviert werden und kann, wenn er aktiv ist, verändert werden.
Aktivieren/Deaktivieren/Verändern des Geheimcode:
Das Gerät muss sich im Standardbetrieb befinden.
Gleichzeitig die Tasten é+ê drücken und wieder loslassen.
Ist der Geheimcode vorher aktiviert worden, wird zum Fortfahren
seine Eingabe gefordert:
•es erscheint die Anzeige "_00 00 00 00 00"; mit éoderê die 1. Zahl des Geheim-
code (01 Default) eingeben und mit OK bestätigen;
•es erscheint die Anzeige "_00 00 00 00 00"; mit éoderê die 2. Zahl des Geheim-
code (02 Default) eingeben und mit OK bestätigen;
•es erscheint die Anzeige "_00 00 00 00 00"; mit éoderê die 3. Zahl des Geheim-
code (03 Default) eingeben und mit OK bestätigen.
Ist der Geheimcode vorher nicht aktiviert worden oder ist er nach der
Aufforderung korrekt eingegeben worden, erscheint rechts am
Display eine Zahl, die die laufende Eingabe anzeigt.
Die möglichen Kombinationen sind:
"__0 0 0 0 0 " fest = Geheimcode deaktiviert (Default)
"__1 1 1 1 1 " blinkt = Geheimcode aktiviert
Zum Wechseln der Einstellung éoderê betätigen und mit OK bestä-
tigen.
Durch Aktivieren der Funktion ("__1 1 1 1 1 ") kann der gegenwärtig einge-
gebene Geheimcode bestätigt oder verändert werden:
•es erscheint die 1. Nummer; mit éoderê verändern und/oder mit
OK bestätigen
•es erscheint die 2. Nummer; mit éoderê verändern und/oder mit
OK bestätigen
•es erscheint die 3. Nummer; mit éoderê verändern und/oder mit
OK bestätigen
Anschließend kehrt man in den Standardbetrieb zurück.
Durch Deaktivieren der Funktion ("__0 0 0 0 0 ") kehrt man in den Standard-
betrieb zurück.
Durch Betätigen mit der Taste PROG in jedem beliebigen Moment
kehrt man in den Standardbetrieb zurück; die bis dahin getätigten
Eingaben bleiben erhalten.
Bei einem evtl. Verlust des Geheimcode, ist die Funktion "Gesamt-
rücksetzung" (siehe Abschnitt 6) vorgesehen.
4.3.
PROGRAMMIERMODUS
In diesem Modus sind alle Konfigurationsfunktionen des Viper-Geräts
enthalten.
Programmieren des Viper-Geräts:
Das Gerät muss sich im Standardbetrieb befinden.
Die Taste PROG drücken.
Je nach der angezeigen Zahl befindet man sich direkt im
Programmiermodus oder es wird die Eingabe des Geheimcode
angefordert:
•erscheint "_1_ 1_ 1_ 1_ 1_", befindet man sich schon im Programmiermodus
(Menü 1).
•erscheint "_00 00 00 00 00", wird der Geheimcode angefordert.
Zum Eingeben des Geheimcode (wenn die Funktion aktiviert worden
ist) :
•es erscheint "_00 00 00 00 00"; mit éoderê die 1. Zahl des Geheimcode
eingeben und mit OK bestätigen;
•es erscheint "_00 00 00 00 00"; mit éoderê die 2. Zahl des Geheimcode
eingeben und mit OK bestätigen;
20
DEUTSCH
(der
PROG CANC OK
Abb. 3
