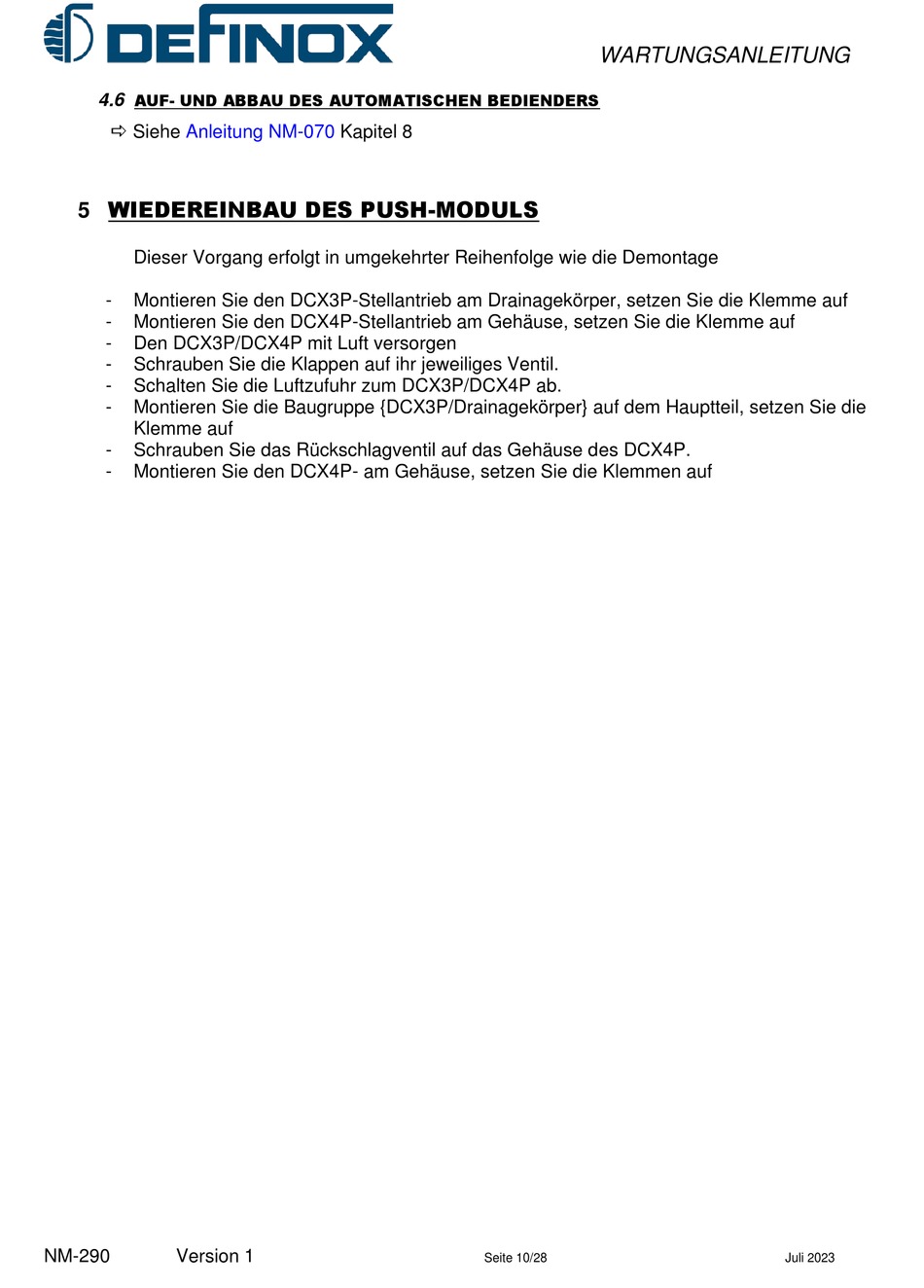

AUF- UND ABBAU DES AUTOMATISCHEN BEDIENDERS

4.6
 Siehe
Anleitung NM-070

5 WIEDEREINBAU DES PUSH-MODULS

Dieser Vorgang erfolgt in umgekehrter Reihenfolge wie die Demontage
- Montieren Sie den DCX3P-Stellantrieb am Drainagekörper, setzen Sie die Klemme auf
- Montieren Sie den DCX4P-Stellantrieb am Gehäuse, setzen Sie die Klemme auf
- Den DCX3P/DCX4P mit Luft versorgen
- Schrauben Sie die Klappen auf ihr jeweiliges Ventil.
- Schalten Sie die Luftzufuhr zum DCX3P/DCX4P ab.
- Montieren Sie die Baugruppe {DCX3P/Drainagekörper} auf dem Hauptteil, setzen Sie die
Klemme auf
- Schrauben Sie das Rückschlagventil auf das Gehäuse des DCX4P.
- Montieren Sie den DCX4P- am Gehäuse, setzen Sie die Klemmen auf
