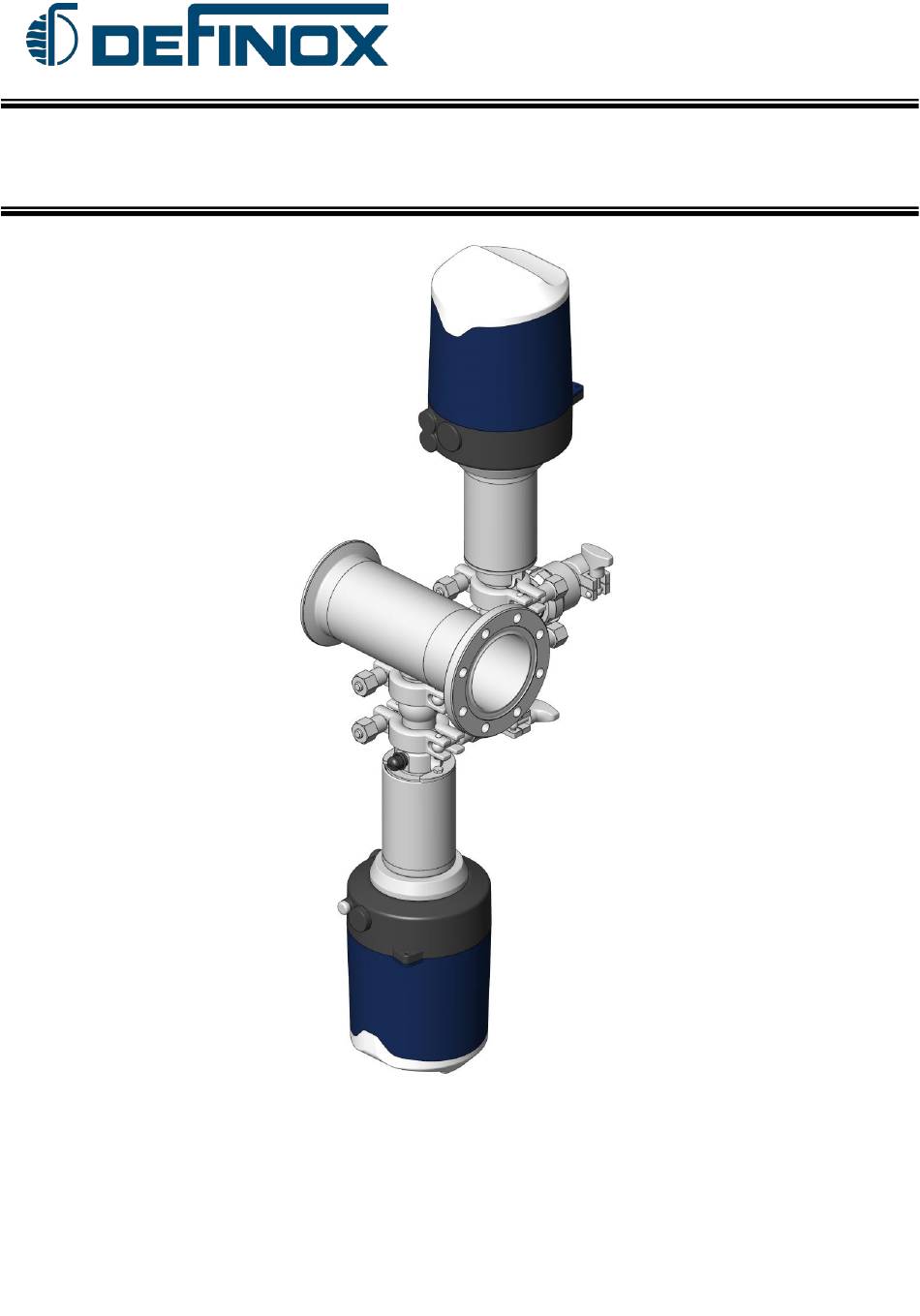

- Seite 1 WARTUNGSANLEITUNG PUSH-MODUL www.definox.com NM-290 Version 1 Seite 1/28 Juli 2023...
-
Seite 2: Inhaltsverzeichnis
4.2 Entfernen des DCX4P-Ventils 4.3 Demontage des Rückschlagventils 4.4 Entfernen des DCX3P-Ventils 4.5 Entfernen der DCX3P- und DCX4P-Absperreinrichtungen 4.6 Auf- und Abbau des automatischen Bedienders 5 WIEDEREINBAU DES PUSH-MODULS 6 ERSATZTEILE PUSH-MODUL 6.1 3/4''-Drainagebaugruppe 6.1.1 Dichtungssätze 6.1.2 Ersatzteile 6.2 1’’-Drainagebaugruppe 6.2.1 Dichtungssätze 6.2.2 Ersatzteile... -
Seite 3: Veränderungsmanagement
WARTUNGSANLEITUNG 1 VERÄNDERUNGSMANAGEMENT VERSIO ÄNDERUNGEN DATUM SEITEN VISA Neue Ausführung Juli 2023 M.GONET NM-290 Version 1 Seite 3/28 Juli 2023... -
Seite 4: Sicherheit
WARTUNGSANLEITUNG 2 SICHERHEIT WICHTIGE INFORMATIONEN Lesen Sie immer das Wartungshandbuch, bevor Sie am Ventil arbeiten Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. GEFAHR! Situation, die zu leichten Verletzungen oder Sachschäden führen kann. ACHTUNG! Elektrische Gefahren, die zu schweren Körperverletzungen oder zum Tod führen können.. GEFAHR! Elektrische Gefahren, die zu leichten Verletzungen oder Sachschäden führen kann. -
Seite 5: Einleitung
WARTUNGSANLEITUNG WARTUNGSANLEITUNG FÜR PUSH-MODUL 3 EINLEITUNG Das Zerlegen eines Push-Moduls besteht aus mehreren Schritten, die im Folgenden beschrieben werden IDENTIFIKATION DER HAUPTBESTANDTEILE DES PUSH-MODULS ® Sorio Steuerkopf Hauptteil DCX4P Rückschlagventil (CAR) DCX3P Zufuhr von Push-Flüssigkeit Drainagekörper ® Sorio Steuerkopf NM-290... -
Seite 6: Entfernen Der Dcx3P- Und Dcx4P-Absperreinrichtungen
Werkzeug nötigen Vorsichtsmaßnahmen vorgenommen werden(GESPANNTE FEDER) GEFAHR! Die DCX3P/DCX4P-Bediener im Push-Modul befinden sich immer im Zustand Normal Offen (NO). Anmerkung: Nach der Ausführung von Wartungsarbeiten an DEFINOX-Geräten muss immer überprüft werden, dass die Ausrüstungen richtig funktionieren. Dies betrifft: Wasserdichtheit, Druck usw. -
Seite 7: Demontage Des Push-Moduls
WARTUNGSANLEITUNG 4 DEMONTAGE DES PUSH-MODULS Vor allem, wenn ein Ventil mit einer Signalbox ausgestattet ist, kann es für die Demontage notwendig sein, die Box vom Antrieb zu trennen. ENTFERNEN DES STEUERKOPFS Demontage ohne Lösen der Anschlüsse ACHTUNG: Vor jeglichen Arbeiten am Steuerkopf muss sichergestellt werden, dass die Druckluftzufuhr abgestellt und der Leitungsdruck abgelassen wurde. -
Seite 8: Entfernen Des Dcx4P-Ventils
WARTUNGSANLEITUNG ENTFERNEN DES DCX4P-VENTILS Ventil in Ruhestellung (nicht mit Strom versorgt) Entfernen Sie Klemme 1 und 2, um die Baugruppe DCX4P + CAR vom Drainagekörper und vom Lufteinlass zu trennen. DCX4P DCX4P Klemme 1 Klemme1 Klemme 2 Klemme 2 DEMONTAGE DES RÜCKSCHLAGVENTILS Schrauben Sie die Mutter ab, um die Verbindung zum DCX4P-Gehäuse zu lösen. -
Seite 9: Entfernen Des Dcx3P-Ventils
WARTUNGSANLEITUNG ENTFERNEN DES DCX3P-VENTILS Ventil in Ruhestellung (nicht mit Strom versorgt) Entfernen Sie die Klemme, um den DCX3P und den Drainagekörper vom Hauptteil zu trennen. Klemme Klemme DCX3P DCX3P ENTFERNEN DER DCX3P- UND DCX4P-ABSPERREINRICHTUNGEN ® Sorio -Steuerköpfe und Grundplatten, die zuvor demontiert wurden (siehe §... -
Seite 10: Auf- Und Abbau Des Automatischen Bedienders
WARTUNGSANLEITUNG AUF- UND ABBAU DES AUTOMATISCHEN BEDIENDERS Siehe Anleitung NM-070 Kapitel 8 5 WIEDEREINBAU DES PUSH-MODULS Dieser Vorgang erfolgt in umgekehrter Reihenfolge wie die Demontage Montieren Sie den DCX3P-Stellantrieb am Drainagekörper, setzen Sie die Klemme auf Montieren Sie den DCX4P-Stellantrieb am Gehäuse, setzen Sie die Klemme auf Den DCX3P/DCX4P mit Luft versorgen Schrauben Sie die Klappen auf ihr jeweiliges Ventil. -
Seite 11: Ersatzteile Push-Modul
WARTUNGSANLEITUNG 6 ERSATZTEILE PUSH-MODUL 3/4''-DRAINAGEBAUGRUPPE Siehe Ersatzteileliste § 6.1.2 Dichtungssatz: Ersatzteile Stellantrieb Siehe § 6.4 Ersatzteile Stellantrieb Siehe § 6.4 NM-290 Version 1 Seite 11/28 Juli 2023... -
Seite 12: Dichtungssätze
WARTUNGSANLEITUNG 6.1.1 Dichtungssätze EPDM Farbton Nr. des Dichtungssatzes 7072518 7072519 Artikelnummern der Pkt. Bezeichnung Dichtungen 3/4’’ 7006192 7010879 Dichtung für Drainagekörper 3/4’’ 7006218 7010885 Dichtung für DCX3P/DCX4P-Ventil 3/4’’ 7440064 7440060 Dichtung für Klemme Rückschlagventilgehäuse 3/4’’ 7500585 (PFA) PFA-Dichtung 3/4’’ 7443754 7440062 Klemmendichtung 6.1.2... -
Seite 13: 1''-Drainagebaugruppe
WARTUNGSANLEITUNG 1’’-DRAINAGEBAUGRUPPE Dichtungssatz: Siehe Ersatzteileliste § 6.2.2 Ersatzteile Stellantrieb Siehe § 6.4 8 D 9 Ersatzteile Stellantrieb Siehe § 6.4 NM-290 Version 1 Seite 13/28 Juli 2023... -
Seite 14: Dichtungssätze
WARTUNGSANLEITUNG 6.2.1 Dichtungssätze EPDM Farbton Nr. des Dichtungssatzes 7072520 7072521 Artikelnummern der Pkt. Bezeichnung Dichtungen 1’’ 7006038 7010880 Dichtung für Drainagekörper 1’’ 7006191 7010878 Dichtung für DCX3P/DCX4P-Ventil 1’’ 7440444 7440440 Dichtung für Klemme Rückschlagventilgehäuse 1’’ 7500517 (PFA) PFA-Dichtung für Rückschlagventil 6.2.2 Ersatzteile DN 1’’... -
Seite 15: Drainagekörper
WARTUNGSANLEITUNG DRAINAGEKÖRPER 6.3.1 Ersatzteile Drainage Drainage 1’’ 3/4’’ 7211913-VC 7219115-VC 7211913-VL 7211915-VL 7211913-VTL 7211915-VTL 7211913-VC 7219115-VC 7211913-VL 7211915-VL 7211913-VTL 7211915-VTL 2" 7211913-VC 7219115-VC 2"1/2 7211913-VL 7211915-VL 3" 4" 7211913-VTL 7211915-VTL 6" NM-290 Version 1 Seite 15/28 Juli 2023... -
Seite 16: Automatischer Bediener Normal Offen
WARTUNGSANLEITUNG AUTOMATISCHER BEDIENER NORMAL OFFEN Siehe die Ersatzteileliste unter § 6.4.2 Dichtungssatz: DN 1’’ DN 1/2’’ und 3/4’’ DN 1’’ DN 1/2’’ und 3/4’’ NM-290 Version 1 Seite 16/28 Juli 2023... -
Seite 17: Dichtungssätze
WARTUNGSANLEITUNG 6.4.1 Dichtungssätze 3/4’’ 1’’ Durchmesser Nr. des Dichtungssatzes 7070674 7070675 Artikelnummern der Pkt. Bezeichnung Dichtungen Zwischendichtung Laterne und Fass klein DCX auto. 7006040 7006151 7006150 O-Ring Laterne außen klein DCX auto. 7009996 Führungssegment Schaft/Kolben klein DCX auto. 7006071 7380335 Zwischendichtung Stift/Kolben klein DCX auto. -
Seite 18: Hauptteil
Dichtung Dichtung Um das Hauptteil als Ersatzteil zu erhalten, wenden Sie sich bitte an DEFINOX. Die Dichtungen des Hauptteils werden nicht als Satz geliefert, sondern müssen je nach Konfiguration einzeln bestellt werden. Die richtige Bestellnummer finden Sie in der Liste der Dichtungen in §... -
Seite 19: Liste Der Dichtungen
WARTUNGSANLEITUNG 6.5.1 Liste der Dichtungen Zwei unterschiedliche Kategorien für die Wahl der Dichtung je nach Konfiguration des Hauptteils § 6.5: SATZ ASEPTISCHE VERBINDUNGEN DIN11864 STANDARDKLEMME DIN32676 ASEPTISCHER ANSATZ ASEPTISCHER FLANSCH ASEPTISCHE KLEMME MIT GEWINDE 11864-1 11864-2 11864-3 Satz aseptischer Standardverbindungen Verbindungen DIN32676 DIN11864... -
Seite 20: Dimensionnel
WARTUNGSANLEITUNG 7 DIMENSIONNEL EINLEITUNG Die Dimensionierung unterscheidet sich in zwei Schritten: - Die Dimensionierung des Hauptteils - Die Dimensionierung der Drainageeinheit Die Dimensionierung des Hauptteils erfordert zunächst die Bestimmung des zu kontrollierenden Gehäusetyps, es gibt vier verschiedene Typen: Die Gehäuse zum Anschweißen/Anlöten (TYP A), siehe §... -
Seite 21: Abmessungen Der Hauptteile
WARTUNGSANLEITUNG ABMESSUNGEN DER HAUPTTEILE 7.2.1 Gehäuse von TYP A 2" 2"1/2 3" 4" 6" NM-290 Version 1 Seite 21/28 Juli 2023... -
Seite 22: Gehäuse Von Typ B
WARTUNGSANLEITUNG 7.2.2 Gehäuse von TYP B Flansch Mit Gewinde Klemme 187,5 184,5 197,5 198,5 184,5 196,5 198,5 2" 187,5 184,5 2"1/2 197,5 3" 198,5 4" 169,5 6" NM-290 Version 1 Seite 22/28 Juli 2023... -
Seite 23: Gehäuse Von Typ D
WARTUNGSANLEITUNG 7.2.3 Gehäuse von TYP D Flansch Gewinde Klemme 170,5 167,5 180,5 181,5 169,5 186,5 188,5 2" 170,5 167,5 2"1/2 180,5 3" 181,5 4" 185,5 6" NM-290 Version 1 Seite 23/28 Juli 2023... -
Seite 24: Gehäuse Von Typ E
WARTUNGSANLEITUNG 7.2.4 Gehäuse von TYP E 2" 2"1/2 3" 4" 6" NM-290 Version 1 Seite 24/28 Juli 2023... -
Seite 25: Dimensionierung Der Drainageeinheiten
WARTUNGSANLEITUNG DIMENSIONIERUNG DER DRAINAGEEINHEITEN 7.3.1 3/4''-Drainagebaugruppe 39,5 388,5 14,5 396,5 22,5 413,5 39,5 438,5 64,5 2" 2"1/2 3" 4" 6" NM-290 Version 1 Seite 25/28 Juli 2023... -
Seite 26: 1''-Drainagebaugruppe
WARTUNGSANLEITUNG 1’’-Drainagebaugruppe 7.3.2 23,5 438,5 413,5 421,5 27,5 438,5 49,5 463,5 2" 2"1/2 3" 23,5 4" 437,2 6" 60,5 NM-290 Version 1 Seite 26/28 Juli 2023... -
Seite 27: Referenz Von Fetten
WARTUNGSANLEITUNG 8 REFERENZ VON FETTEN Ref. Bezeichnung Fettpatrone 400 g Fett für Stellantriebsdichtungen 7010662 (4025 H1 QUINPLEX) Fettpatrone 500 g Fett für Ventildichtungen 7030668 (Kluber Paraliq GTE 703, NFS H1, FDA 21 CRF § 178.3570) NM-290 Version 1 Seite 27/28 Juli 2023... - Seite 28 New Berlin – WISCONSIN 53151 – USA Tel.: (1) 262 797 5730 - Fax.: (1) 262 797 5735 CHINA DEFINOX Beijing Stainless Steel Equipment Ltd No 18 Anningzhuang East Road – HAIDIAN District BEIJING 100085 – CHINA Tel.: (86) 10.6293.4909 - Fax.: (86) 10.6293-4835 Die in diesem Dokument aufgeführten technischen Produktdaten dienen nur als Anhaltspunkt und können sich im Zuge der...
