Art.Nr.: 26025 Princess
Bedienungsanleitung
Welle vor Erstfahrt fetten -auf ausreichende
Schmierung kontrollieren! (Hochleistungsfett)
Technische Daten:

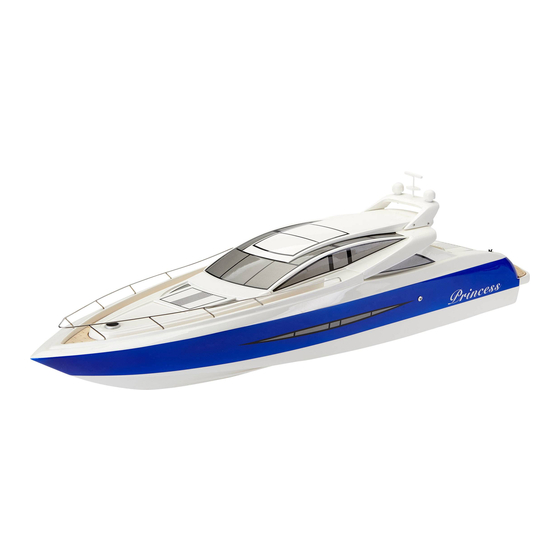

Modell: Princess (GFK Rumpf)
Motorart: 1620 KV Wassergekühlt
ECS: 125A Wassergekühlt, Dean Stecker
Akku: 4 Zellen Lipo ab 4500mah
Abmessung (L x B x H): 1000 x 300 x 200mm
Fernbedienung: - Rechts / Links / -
Vorwärts / Rückwärts / Proportional
Frequenz: 2,4 GHz
Achtung!
Lieferumfang:
Princess
Brushless Motor + Brushless ECS
Pro Fernbedienung in 2,4 GHz
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Amewi Princess
Inhaltszusammenfassung für Amewi Princess
- Seite 1 Bedienungsanleitung Achtung! Welle vor Erstfahrt fetten -auf ausreichende Schmierung kontrollieren! (Hochleistungsfett) Technische Daten: Lieferumfang: Modell: Princess (GFK Rumpf) Princess Motorart: 1620 KV Wassergekühlt Brushless Motor + Brushless ECS ECS: 125A Wassergekühlt, Dean Stecker Pro Fernbedienung in 2,4 GHz Akku: 4 Zellen Lipo ab 4500mah...
- Seite 3 Produktupdates sowie sonstige Änderungen in Ausstattung und Technik vorbehalten. Aus der Bedienungsanleitung können keinerlei Ansprüche abgeleitet werden. AMEWI Trade e.K. haftet nicht für Druckfehler, Änderungen vorbehalten! Dieses Produkt ist kein Spielzeug. Es ist nicht für Personen unter 14 Jahren geeignet.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Vorbereitungen 2. Die Fernsteuerung 3. Inbetriebnahme des Bootes 4. Ersatzteile 5. Hinweise 9-11 Begri e und Erläuterungen Nachfolgend erklären wir einige Fachbegri e welche in dieser Anleitung bzw. allgemein vorkommen: TX = Fernsteuerung RX = Empfänger (hier werden die Befehle der Fernsteuerung empfangen und an Servo und ESC weitergegeben, Lenken = Servo bewegt sicht, Räder lenken GAS = Regler bekommt das Signal, Fahrzeug bewegt sich Achtung: Die eingesteckten Kabel von Servo und ESC sind 3 adrig, PLUS, MINUS und IMPULS. -
Seite 5: Vorbereitungen
1. Vorbereitungen Fetten der Schi swelle -Priorität NO.1 ! Abb.1 Abb.3 Abb.2 Abb.1: lösen Sie den Mitnhemer wie auf der Abbildung gezeigt. Abb2.: Mittels 2.5mm Imbus lösen Sie das Ruder und entnehmen es aus der Halterung. Abb3.: fetten Sie die komplette Welle mit Hochleistungsfett ein Bitte wiederholen Sie diesen Vorgang spätestens nach jedem Fahrtag,optimalerweise auch zwischendurch um eine dauerhafte Schmierung der Welle zu gewährleisten. -
Seite 6: Die Fernsteuerung
2. Die Fernsteuerung Lenkung links/rechts Bremse 1. Abdeckung 9. EIN/AUS LED Anzeige 2. 2.4GHZ Antenne 10. Trimmung lenkung 3. Lenkrad 11. EIN / AUS Schalter 4. Gashebel 12. Umkehr GAS / Bremse 5. Batteriefach 13. Batterieanzeige 6. Ladebuchse 14. Bindungstaste 7. -
Seite 7: Inbetriebnahme Des Bootes
3. Inbetriebnahme des Bootes Sie benötigen: 1x LIPO 11.1V 3500mah- 5000mah, 35-45C, Dean Stecker oder 1x LIPO 14.8V 3500mah-5000mah,35-45C, Dean Stecker (empfohlen). Platzieren sie den Akku auf dem Akkubrett und sichern diesen mit den Kabelbindern. Schalten Sie Ihren Sender ein. Verbinden Sie den Dean Stecker des Motors mit dem Dean Stecker des Reglers (ESC). -
Seite 8: Ersatzteile
Bootständer Bitte kleben Sie den Bootstsänder wie gezeigt mit Weißleim oder Sekundenkleber zusammen. Kleber Rocket 4. Ersatzteile - „061-“(Amewi Nummer) + „Original Ersatzteilenr.“ = Ersatzteilenummer 061-1120M: Motor NTN600 061-148B4: Servo 3kg 061-151B51: 70A ESC (DEAN Stecker) 061-212B30: Te on Distanzscheibe 061-212B15: Te on Rohr 5.5×0.5 210mm... -
Seite 10: Hinweise
Von der Gewährleistung sind ausgenommen: Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß, sowie Mangel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beein ussen. Bei Eingri en durch nicht von uns autorisierte AMEWI Fachhändler sowie Verwendung anderer als Original AMEWI Ersatzteile erlischt die Gewährleistung. -
Seite 11: Sicherheitshinweise
Sie Defekte mit Original-Ersatzteilen. Beschädigte oder nass gewordene Geräte, selbst wenn sie wieder trocken sind, nicht mehr verwenden! Entweder im AMEWI Service überprüfen lassen oder ersetzen. Ihr Fachhändler vor Ort hilft Ihnen auch bestimmt weiter. Es dürfen nur die von uns empfohlenen Komponenten und Zubehörteile eingesetzt werden. - Seite 12 www.amewi.com...
