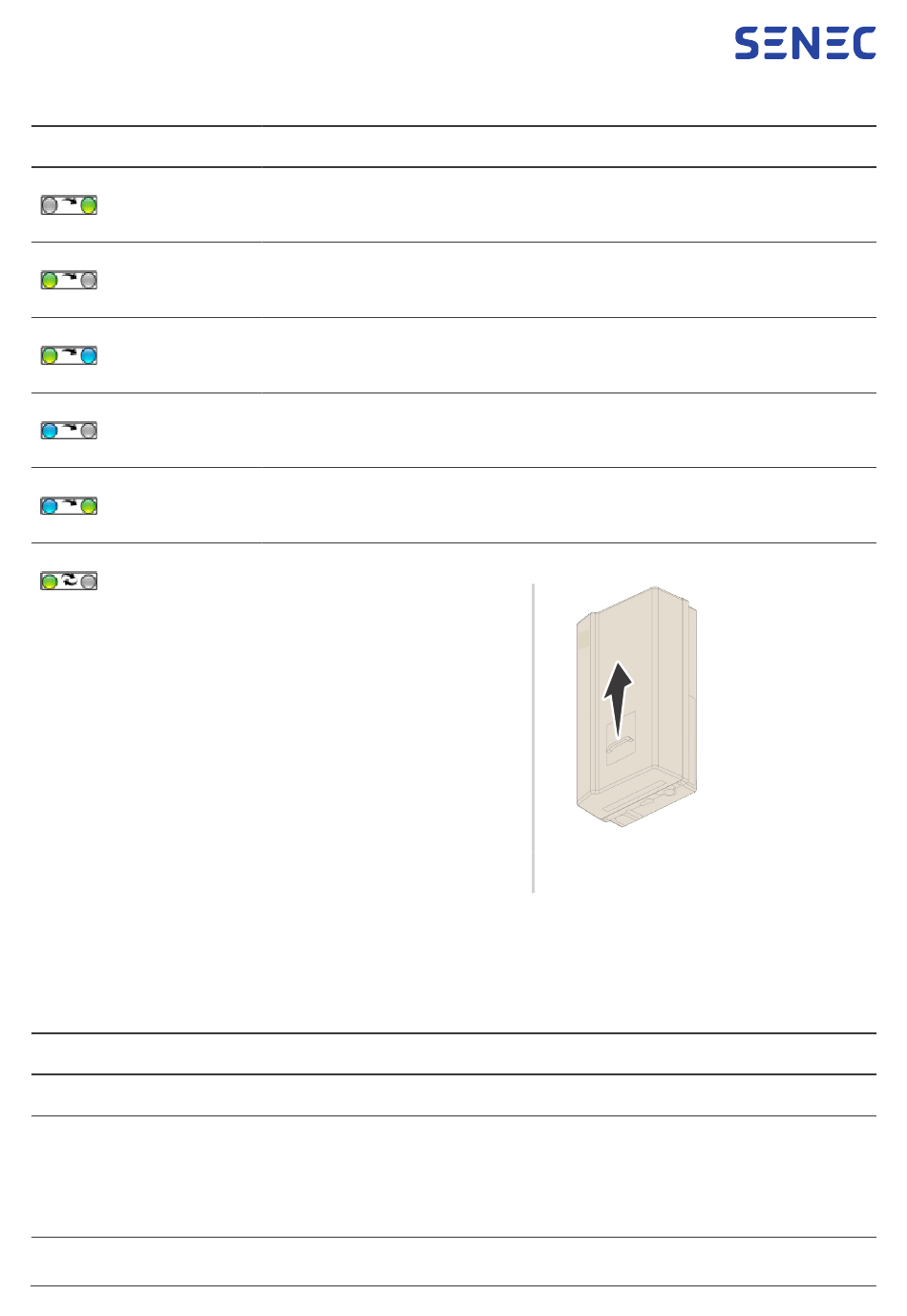

Ladezustandsanzeige: LEDs Farbwechsel
LED:
„grau-grün"
LED:
„grün-grau"
LED:
„grün-blau"
LED:
„blau-grau"
LED:
„blau-grün"
LED:
„grün blin-
kend"
7.7.2
Akustische Signale
In der folgenden Tabelle sind die akustischen Signale aufgeführt und erläutert:
Akustische Signale
1× kurz
Ertönt beim Vorhalten der RFID-Karte und signalisiert „Karte gelesen"
2× kurz
Bei diesem Signal ist die Interaktion des Benutzers notwendig:
• Karte vorhalten zum Autorisieren
oder
• Ladekabel in Wallbox und Elektrofahrzeug einstecken
TD140-222.11 | Version 1.1 | 10.08.2023
Die Wallbox signalisiert einen Autorisierungsvorgang.
Die Wallbox signalisiert eine nicht erfolgreiche Autorisierung.
Die Wallbox signalisiert den Start eines Ladevorgangs.
Die Wallbox signalisiert einen Spannungsabfall nach einem Start eines Ladevor-
gangs.
Die Wallbox signalisiert Beendigung des Ladevorgangs.
Die Wallbox signalisiert, dass der Fehlerstrom-Schutzschalter ausgelöst hat.
Zum Zurücksetzen des Fehler-
strom-Schutzschalters den Schie-
bedeckel an der Ladebuchse der
Wallbox nach oben schieben.
Abb. 6
28
