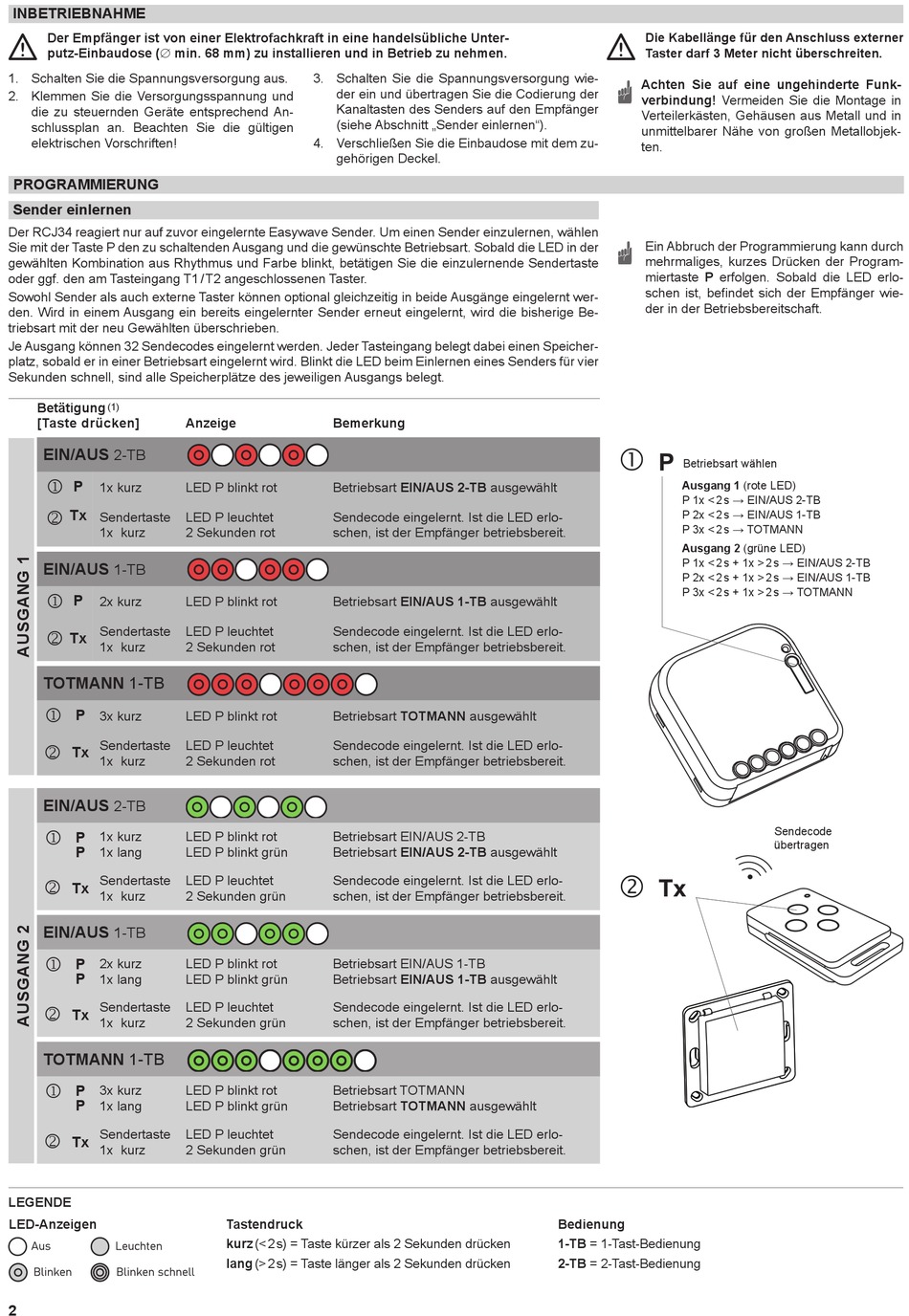

INBETRIEBNAHME
Der Empfänger ist von einer Elektrofachkraft in eine handelsübliche Unter-
putz-Einbaudose (∅ min. 68 mm) zu installieren und in Betrieb zu nehmen.
1. Schalten Sie die Spannungsversorgung aus.
2. Klemmen Sie die Versorgungsspannung und
die zu steuernden Geräte entsprechend An-
schlussplan an. Beachten Sie die gültigen
elektrischen Vorschriften!
PROGRAMMIERUNG
Sender einlernen
Der RCJ34 reagiert nur auf zuvor eingelernte Easywave Sender. Um einen Sender einzulernen, wählen
Sie mit der Taste P den zu schaltenden Ausgang und die gewünschte Betriebsart. Sobald die LED in der
gewählten Kombination aus Rhythmus und Farbe blinkt, betätigen Sie die einzulernende Sendertaste
oder ggf. den am Tasteingang T1 / T2 angeschlossenen Taster.
Sowohl Sender als auch externe Taster können optional gleichzeitig in beide Ausgänge eingelernt wer-
den. Wird in einem Ausgang ein bereits eingelernter Sender erneut eingelernt, wird die bisherige Be-
triebsart mit der neu Gewählten überschrieben.
Je Ausgang können 32 Sendecodes eingelernt werden. Jeder Tasteingang belegt dabei einen Speicher-
platz, sobald er in einer Betriebsart eingelernt wird. Blinkt die LED beim Einlernen eines Senders für vier
Sekunden schnell, sind alle Speicherplätze des jeweiligen Ausgangs belegt.
Betätigung
(1)
[Taste drücken]
EIN/AUS
2-TB
P
1x kurz
Tx
Sendertaste
1x kurz
EIN/AUS
1-TB
P
2x kurz
Sendertaste
Tx
1x kurz
TOTMANN 1-TB
P
3x kurz
Sendertaste
Tx
1x kurz
EIN/AUS
2-TB
P
1x kurz
P
1x lang
Sendertaste
Tx
1x kurz
EIN/AUS
1-TB
P
2x kurz
P
1x lang
Sendertaste
Tx
1x kurz
TOTMANN 1-TB
P
3x kurz
P
1x lang
Sendertaste
Tx
1x kurz
LEGENDE
LED-Anzeigen
2
3. Schalten Sie die Spannungsversorgung wie-
der ein und übertragen Sie die Codierung der
Kanaltasten des Senders auf den Empfänger
(siehe Abschnitt „Sender einlernen").
4. Verschließen Sie die Einbaudose mit dem zu-
gehörigen Deckel.
Anzeige
Bemerkung
Betriebsart EIN/AUS 2-TB ausgewählt
LED P blinkt rot
LED P leuchtet
Sendecode eingelernt. Ist die LED erlo-
2 Sekunden rot
schen, ist der Empfänger betriebsbereit.
LED P blinkt rot
Betriebsart EIN/AUS 1-TB ausgewählt
LED P leuchtet
Sendecode eingelernt. Ist die LED erlo-
2 Sekunden rot
schen, ist der Empfänger betriebsbereit.
LED P blinkt rot
Betriebsart TOTMANN ausgewählt
LED P leuchtet
Sendecode eingelernt. Ist die LED erlo-
2 Sekunden rot
schen, ist der Empfänger betriebsbereit.
LED P blinkt rot
Betriebsart EIN/AUS 2-TB
LED P blinkt grün
Betriebsart EIN/AUS 2-TB ausgewählt
LED P leuchtet
Sendecode eingelernt. Ist die LED erlo-
2 Sekunden grün
schen, ist der Empfänger betriebsbereit.
LED P blinkt rot
Betriebsart EIN/AUS 1-TB
LED P blinkt grün
Betriebsart EIN/AUS 1-TB ausgewählt
LED P leuchtet
Sendecode eingelernt. Ist die LED erlo-
2 Sekunden grün
schen, ist der Empfänger betriebsbereit.
LED P blinkt rot
Betriebsart TOTMANN
Betriebsart TOTMANN ausgewählt
LED P blinkt grün
LED P leuchtet
Sendecode eingelernt. Ist die LED erlo-
2 Sekunden grün
schen, ist der Empfänger betriebsbereit.
Tastendruck
kurz (< 2 s) = Taste kürzer als 2 Sekunden drücken
lang (> 2 s) = Taste länger als 2 Sekunden drücken
Die Kabellänge für den Anschluss externer
Taster darf 3 Meter nicht überschreiten.
Achten Sie auf eine ungehinderte Funk-
verbindung! Vermeiden Sie die Montage in
Verteilerkästen, Gehäusen aus Metall und in
unmittelbarer Nähe von großen Metallobjek-
ten.
Ein Abbruch der Programmierung kann durch
mehrmaliges, kurzes Drücken der Program-
miertaste P erfolgen. Sobald die LED erlo-
schen ist, befindet sich der Empfänger wie-
der in der Betriebsbereitschaft.
c
P
Betriebsart wählen
Ausgang 1 (rote LED)
P 1x < 2 s → EIN/AUS 2-TB
P 2x < 2 s → EIN/AUS 1-TB
P 3x < 2 s → TOTMANN
Ausgang 2 (grüne LED)
P 1x < 2 s + 1x > 2 s → EIN/AUS 2-TB
P 2x < 2 s + 1x > 2 s → EIN/AUS 1-TB
P 3x < 2 s + 1x > 2 s → TOTMANN
d
Tx
Bedienung
1-TB = 1-Tast-Bedienung
2-TB = 2-Tast-Bedienung
Sendecode
übertragen
