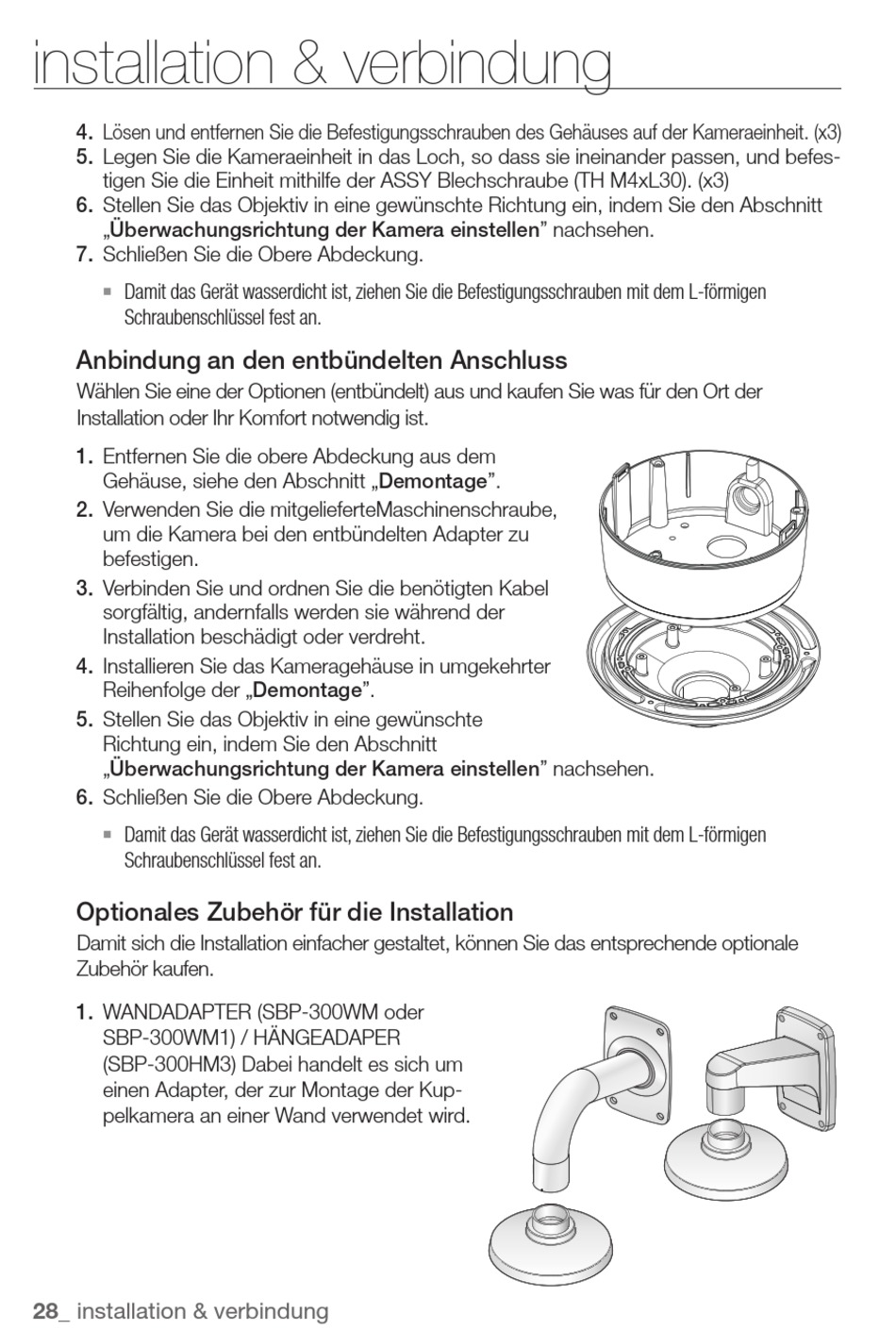

installation & verbindung
4. Lösen und entfernen Sie die Befestigungsschrauben des Gehäuses auf der Kameraeinheit. (x3)
5. Legen Sie die Kameraeinheit in das Loch, so dass sie ineinander passen, und befes-
tigen Sie die Einheit mithilfe der ASSY Blechschraube (TH M4xL30). (x3)
6. Stellen Sie das Objektiv in eine gewünschte Richtung ein, indem Sie den Abschnitt
„Überwachungsrichtung der Kamera einstellen" nachsehen.
7. Schließen Sie die Obere Abdeckung.
Damit das Gerät wasserdicht ist, ziehen Sie die Befestigungsschrauben mit dem L-förmigen
`
Schraubenschlüssel fest an.
Anbindung an den entbündelten Anschluss
Wählen Sie eine der Optionen (entbündelt) aus und kaufen Sie was für den Ort der
Installation oder Ihr Komfort notwendig ist.
1. Entfernen Sie die obere Abdeckung aus dem
Gehäuse, siehe den Abschnitt „Demontage".
2. Verwenden Sie die mitgelieferteMaschinenschraube,
um die Kamera bei den entbündelten Adapter zu
befestigen.
3. Verbinden Sie und ordnen Sie die benötigten Kabel
sorgfältig, andernfalls werden sie während der
Installation beschädigt oder verdreht.
4. Installieren Sie das Kameragehäuse in umgekehrter
Reihenfolge der „Demontage".
5. Stellen Sie das Objektiv in eine gewünschte
Richtung ein, indem Sie den Abschnitt
„Überwachungsrichtung der Kamera einstellen" nachsehen.
6. Schließen Sie die Obere Abdeckung.
Damit das Gerät wasserdicht ist, ziehen Sie die Befestigungsschrauben mit dem L-förmigen
`
Schraubenschlüssel fest an.
Optionales Zubehör für die installation
Damit sich die Installation einfacher gestaltet, können Sie das entsprechende optionale
Zubehör kaufen.
1. WANDADAPTER (SBP-300WM oder
SBP-300WM1) / HÄNGEADAPER
(SBP-300HM3) Dabei handelt es sich um
einen Adapter, der zur Montage der Kup-
pelkamera an einer Wand verwendet wird.
28_ installation & verbindung
