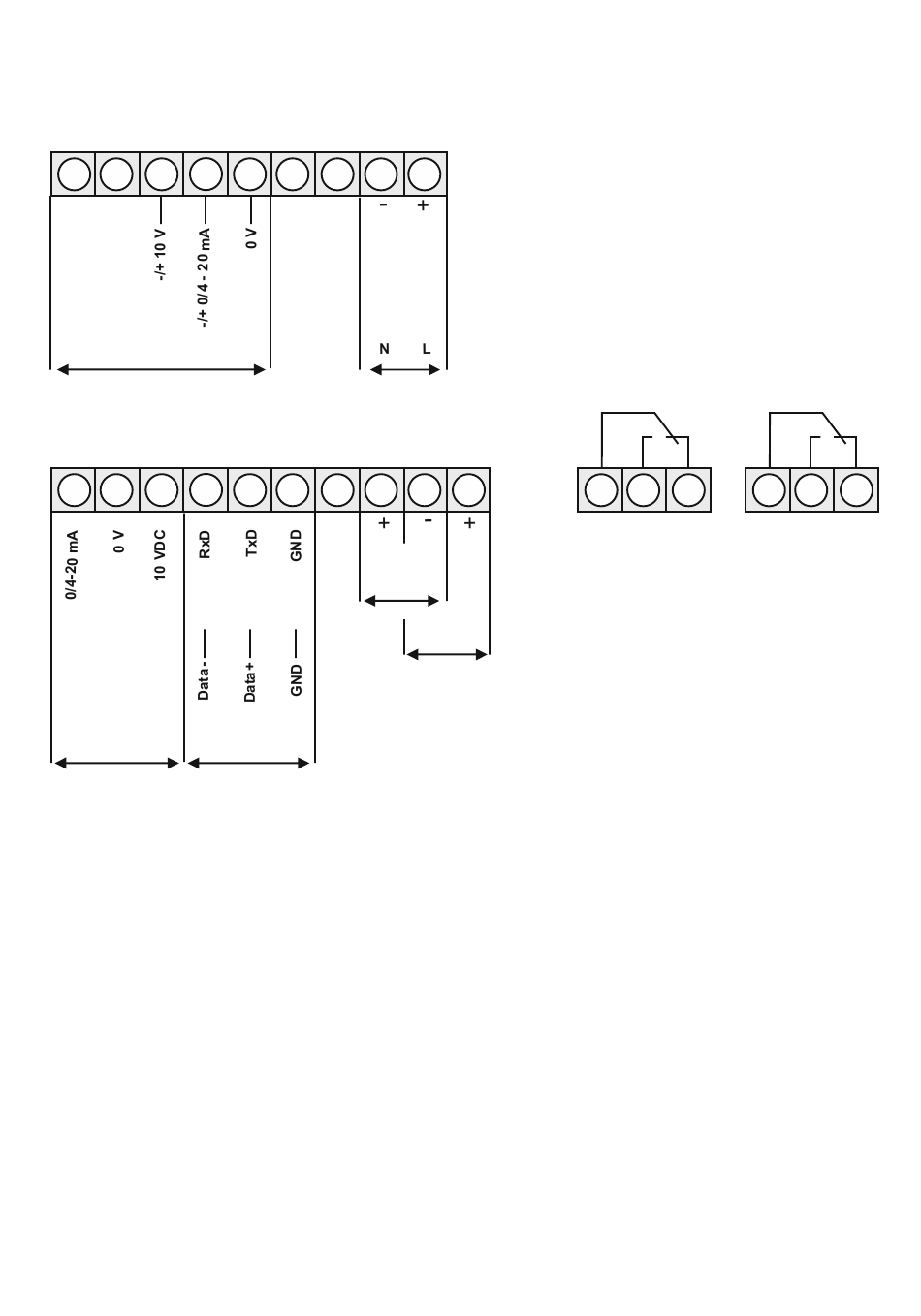

3. Elektrischer Anschluss
3. Elektrischer Anschluss
Typ MB2-2VR5RR.0001.S70AD mit Versorgung 100-240 VAC
Typ MB2-2VR5RR.0001.W70AD mit Versorgung 10-40 VDC
1
2
3
Signaleingänge
Optionen:
11
12
13
(Modbus-Protokoll)
(Modbus-Protokoll)
Analogausgang
4
5
6
7
100-240 VAC
14
15
16
17
versorgung
RS232
oder
RS485
8
9
oder
10-40 VDC
18
20
19
Geber-
Digital-
eingang
3
S1
21
22
23
24
Relais 1
S2
25
26
Relais 2
