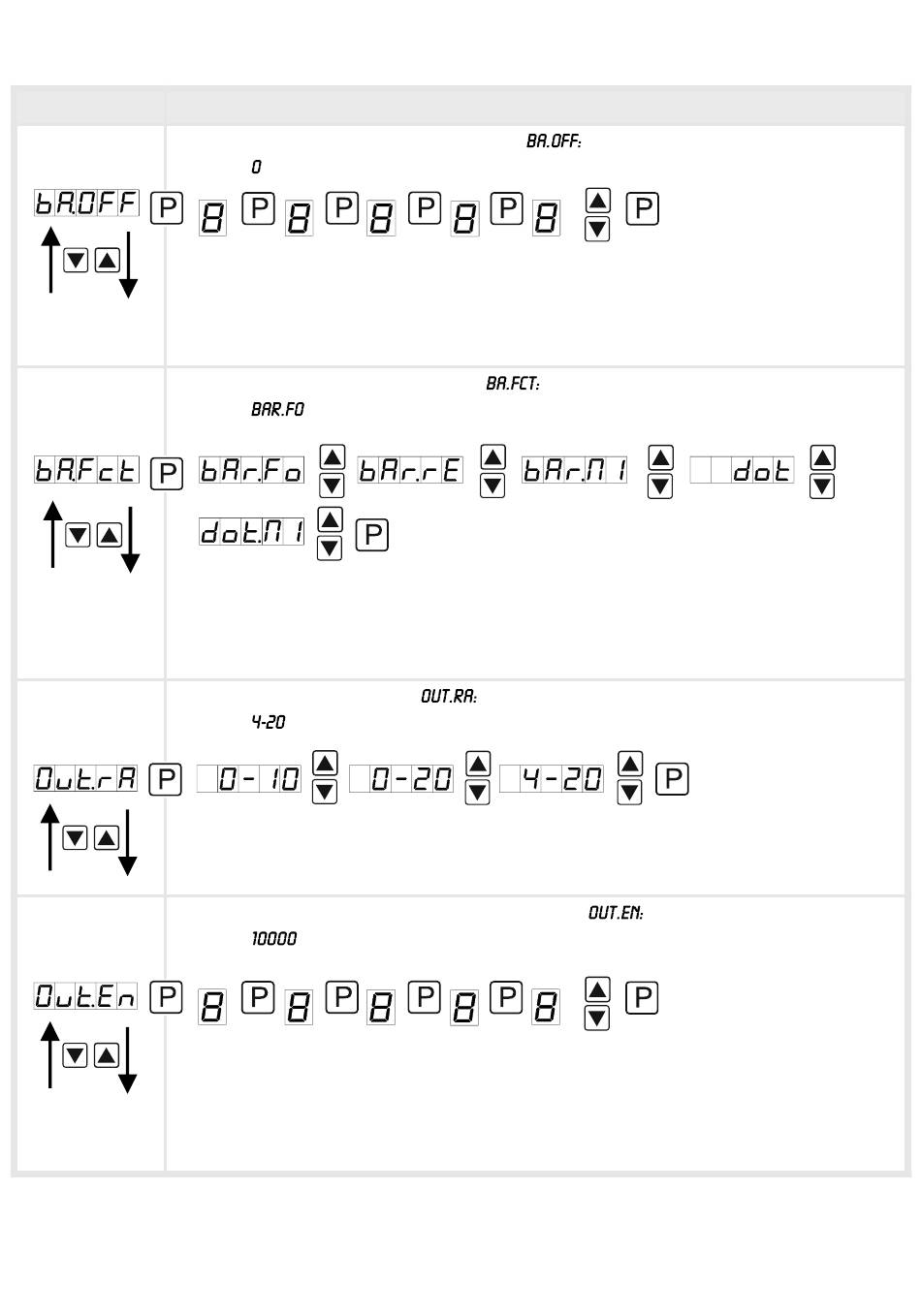

5. Einstellen der Anzeige
Menü-Ebene
Parameter-Ebene
Einstellen des Bargraph-Startwertes,
Default:
Der Anfangswert wird von der kleinsten zur größten Stelle mit [▲] [▼] angepasst
und stellenselektiv mit [P] bestätigt. Ein Minuszeichen kann nur auf höchst-
wertigster Stelle parametriert werden. Nach der letzten Stelle wechselt die
Anzeige zurück in die Menü-Ebene.
Auswahl der Bargraph-Funktion,
Default:
Zur Darstellung des Bargraphen gibt es folgende Möglichkeiten: Balken vorwärts,
Balken rückwärts, Balken aus der Mitte, eine Dotdarstellung des Bargraphen oder
eine Dotdarstellung mit permanent angezeigtem Mittelpunkt. Mit [P] wird die
Auswahl bestätigt und die Anzeige wechselt zurück in die Menü-Ebene.
Auswahl Analogausgang,
Default:
Die 3 Ausgangssignale 0-10 VDC, 0-20 mA oder 4-20 mA stehen zur Verfügung.
mit dieser Funktion wird das gewünschte Signal selektiert.
Einstellen des Analogausgangs-Endwertes,
Default:
Der Endwert wird von der kleinsten zur größten Stelle mit [▲] [▼] angepasst und
stellenselektiv mit [P] bestätigt. Ein Minuszeichen kann nur auf höchstwertigster
Stelle parametriert werden. Nach der letzten Stelle wechselt die Anzeige zurück in
die Menü-Ebene.
9
